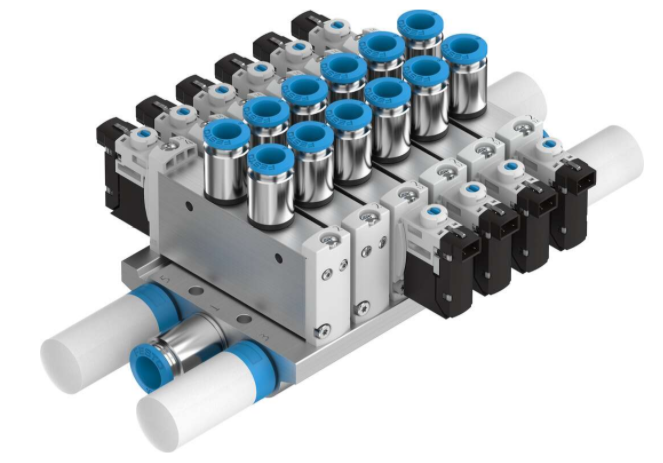

结构紧凑费斯托阀岛VTUG-14-SK9-S1T-Q10LA-UR-Q6S-6A
模块式阀岛的基本结构是:(l)控制模块位于阀岛中央.控制模块有三种基本方式:多针接口型,现场总线型和可编程序型.(2)各种尺寸,功能的电磁阀位于右侧,每两个或一个电磁阀装在带有统一气路,电路接口的阀座上.阀座的次序可以自由确定,其数量也可以自由增减.(3)各种电信号的输入,输出模块位于左侧,提供了完整的电信号输入,输出模块产品
festo阀岛的分类与模块式自动生产线发展相呼应的技术是分散控制.分散控制在复杂,大型的自动化设备上得到了越来越广泛的应用.在这类设备上往往有完成一些特定任务的基本动作.加工件的抓取,转向,放置这一系列动作就需要由气动手指(或真空吸盘),摆动缸以及普通气缸组成的动作单元.为了减少气缸控制管路的气流损失。
根据使用现场需要，阀岛箱内一般还有几个压力开关，压力开关内置
一个常开或常闭无源触点。压力开关主要是检测相关气控装置，如盘刹、
惯刹、离合器等气路回气压力，一旦装置动作，气路存在压力，压力开关.
动作，送出一个高电.
阀岛是多个电磁阀的组合体，这几个电磁阀拥有同一个进气源，而输出端是各自独立的。每个阀通常都是常闭的，一旦得到电控信号，电磁阀将打开，送出气动信号，以驱动其他液压元件。每个电磁阀都有各自对应的指示灯，一旦电磁阀得电打开后，指示灯点亮。电磁阀电控信号一般是24V的。通常阀岛安装在钻台上的一个电磁阀控制盒内，控制合一般有接线端子、接线图、阀岛管线标牌、气路管线图等。
结构紧凑费斯托阀岛VTUG-14-SK9-S1T-Q10LA-UR-Q6S-6A
