SMC单电控电磁阀VQ4100-51技术性能
产品概览:
使用的供给压力:
·当供给压力低于电磁阀动作压力0.15~0.2 MPa或降低至0.15~0.2 MPa以下的场合。
·作为逆加压(R口加压)、气缸加压(A、B口加压)使用的场合。·作为真空规格使用的场合。
可作为外部先导式规格使用。
阀的型号上要加外部先导式规格标记[鑫]。
关于集装式和可选项．外部先导式可用作标准品。在集装式上．内部和外部先导式可混装。
可对应单电控型、双电控型和3位阀型(除中止式)用通用通口。

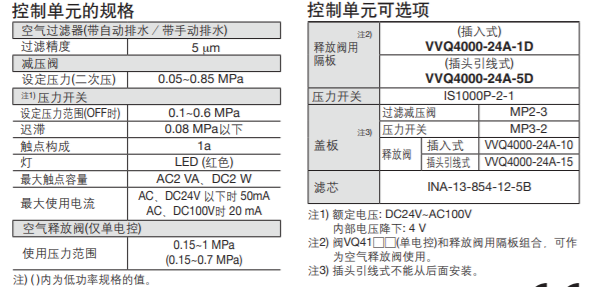

可将空气过滤器、减压阀、空气释放阀用压力开关的控制元件作为集装单元进行安装,使配管作业省力化。
位数与各组件形式有关，请参见集装规格。控制单元安装占用2位(E式使用1位)
)供给压力(Po)通过过滤减压阀(⑴)．调整至设定的压力．再通过释放阀(2)(常开状态时使用2次侧残压开闭功能)．向集装底板P口供给压力。
释放阀②OFF时，Po通口来的供给压力被封闭．供给集装底板P口的空气通过释放阀②由排气口R1排出。
)压力开关在释放阀②的2次侧配管(释放阀(⑵)通电时动作)。此外．因内部电压降有4V,用试验仪器等也可能不能确认ON、OFF状态。
集装式导线的引出:除L.C组件外都是单独配线。详见各组件的内部配线图。此外.L组件导线引出:电缆长度为0.6m。
即只有一个电磁线圈，一般用在2位3.通电磁阀,线圈电压箦级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
