正确安装D4V-8122Z欧姆龙OMRON限位开关
结构数据:
地线间 AC1,500V 50/60Hz 1min
额定绝缘电压(Ui) 250V
容许操作速度 5mm～0.5m/s
容许操作频度 机械 120次/min
电气 30次/min
绝缘电阻 100MΩ 以上(DC500V)
接触电阻 25mΩ 以下(初始值)
耐电压 同极端子间 AC1,000V 50/60Hz 1min
振动 误动作 10～55Hz(双振幅1.5mm) *2
冲击 耐久 1,000m/s2(自由位置)以上
误动作 300m/s2(动作限度位置)以上*2
使用环境温度 -20～+60℃(无结冰)
使用环境湿度 90%RH以下
污染度(使用环境) 3(EN60947-5-1)
短路保护装置 10A保险丝gG或gI(IEC60269)
带条件短路电流 100A(EN60947-5-1)
额定开放热电流(Ith) 5A(EN60947-5-1)
防触电保护等级 Class I
见注1，2，3，4 机械 1,000万次以上
电气 30万次以上(AC250V、5A、阻性负载)

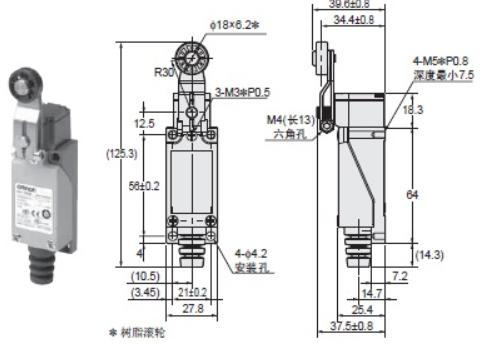

尺寸图:
特点介绍:
三层密封构造：柱塞部通过腈橡胶填料密封和隔膜密封，开关部通过丁腈橡胶帽密封；电缆入口通过包封材料密封。
标准型提供3和5m的电缆长度。型号另提供UL和CSA的电缆。
带柱塞的开关可实现并联安装。
头部的双重密封、完整的密封垫圈和其它功能确保了更好的密封性（满足UL NEMA 3、4、4X、6P、12、13）。
标准使用温度范围广：−40～+100°C （标准型）。
提供了带氟橡胶的型号，以更大程度地抵御化学制品。
块安装方法还减少了进行维护的停机时间。
提供DPDT双断型用于复合操作。
新中心滚珠摆杆型号实现了*多6个开关的成组安装。
电缆接插件易于开关更换。
三重密封构造确保了IEC IP67的防护等级。
提供了有助于轻松监控的动作指示灯（开关未操作时指示 灯点亮）
该系列增加了带红色LED指示灯的型号以轻松确认操作。（默认情况下设置为不动作时点亮。）
带CE标志的VCTF耐油电缆。（仅适用于标准型。
