SICK安全激光扫描仪TIM771S-2174104结构分析
产品简介：
德国sick施克安全激光扫描仪TiM-S / TiM7xx
类型:
TIM771S-2174104
订货号:
1105052
产品特点
系统硬件 传感器
测量原理 HDDM
应用领域 Indoor
光源 红外线 (850 nm)
激光等级 1 (IEC 60825-1:2014, EN 60825-1:2014)
开启角度
水平的 270°
扫描频率 15 Hz
角度分辨率 0.33°

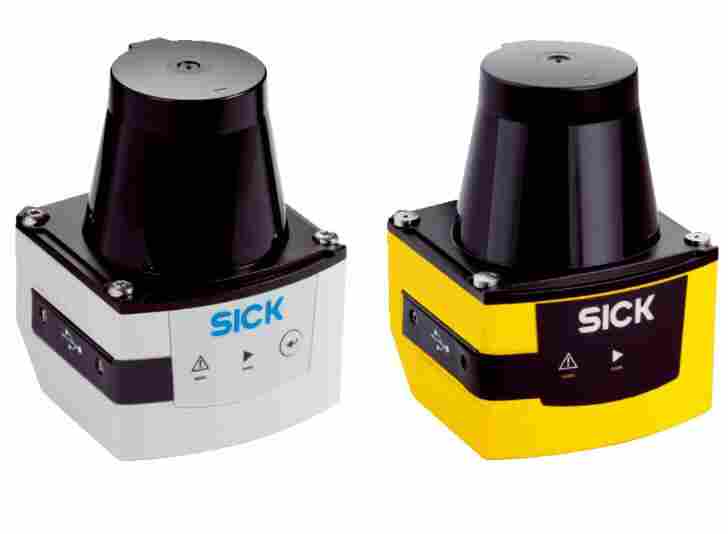

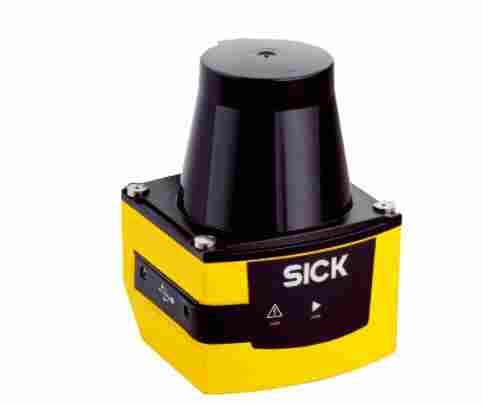

产品图片：
工作区域 0.05 m ... 25 m (反射比 > 90% 时)
安全相关的工作区域 0.05 m ... 5 m (反射比为 5% 时)
盲区 0 m ... 0.05 m
扫描范围
反射比为 10% 时 8 m
机械/电子参数
供电电压 9 V DC ... 28 V DC
功耗 Typ. 4 W, 采用 4 个*负荷的数字输出时为 16 W
外壳颜色 黄色
外壳防护等级 IP67, 仅在“Aux 接口”的塑料盖关闭时有效 (IEC 60529:1989+AMD1:1999+AMD2:2013)
防护等级 III (IEC 61140:2016-1)
重量 250 g, 无连接电缆
尺寸（长 x 宽 x 高） 60 mm x 60 mm x 86 mm
