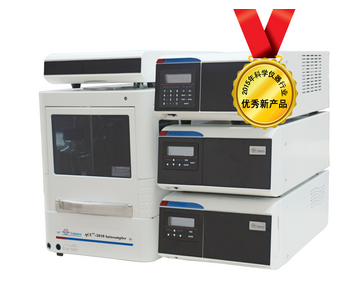

产品名称：上海通微毛细管电泳系统
产品型号：qCETM3010定量毛细管电泳
产品概述
研发自动进样系统和液冷控制系统实现毛细管电泳技术从进样到分离分析的全自动化，结合国外的阀进样技术为传统毛细管电泳技术的准确定量问题找到新的解决方案，使毛细管电泳技术的定性准确度和定量重复性进入新境界。
全自动定量毛细管电泳仪----全新的解决方案
研发自动进样系统和液冷控制系统实现毛细管电泳技术从进样到分离分析的全自动化，结合国外的阀进样技术为传统毛细管电泳技术的准确定量问题找到新的解决方案，使毛细管电泳技术的定性准确度和定量重复性进入新境界。
采用国外引进的阀进样技术结合研发的自动进样系统和液冷控制系统，提供传统毛细管电泳技术无法准确定量的解决方案，打造全新的毛细管电泳分析平台。
特点1 的阀进样技术，实现纳升进样，4 nL或10 nL的样品环
特点2 的准确度和精度表现，颠覆您对CE的想象
特点3 配备液冷柱温箱（4-50 ℃）确保实验结果稳定、重复、可靠
特点4 配备紫外/可见光（µUV/Vis）、激光诱导荧光（µLIF）、蒸发光散射（µELSD）、电化学（µECD）、质谱（MS）检测仪
特点5 易于操作的分析平台。化的软件快速指导操作者进行安装和分离分析的全过程。
全自动定量毛细管电泳系统（qCE）模块简介：
1. 自动进样器: 自动取样、进样以及清洗分离毛细管的过程都由计算机程序自动控制，可实现该系统从进样到分离分析的全自动运行。
2. 定量阀进样:
（1）进样精度高。进样体积可以准确控制，且重复性好。
（2）使用于各种类型的样品，且不会产生歧视效应。
（3）能进行连续的在线分析，而不需要打断电平衡过程。
（4）样品和缓冲液间不易产生交叉污染
（5）操作简单、方便、安全。
3. 隔离槽:
（1）导电不导液
（2）将四通进样阀隔离于电场之外
（3）毛细管柱上加电
4. 柱温箱:
（1）控温范围是4~40℃，
（2）本装置采用半导体制冷片作为热源。可实现制冷和加热功能。
（3）控温介质是液体，采用防水封装的DS18B20数字温度传感器。
（4） 柱温箱模块主要包括：柱温箱、半导体制冷片、散热片和温度传感。
5. qCE控制&数据处理软件：
（1） 集仪器单元控制、数据采集与处理于一体，全面兼容GLP规范
（2）灵活的峰处理参数和时间程序识别色谱峰并处理
（3）强大的谱图运算功能：可在同一页面下打开多个谱图，直观分析对比各色谱峰的差异
（4）多种定量计算方法：归一法、校正归一法、内标法、外标法等多种定量方法。
全自动定量毛细管电泳系统的重复性考察
分离毛细管：内径50 μm，长70 cm，有效长度40 cm；
进样体积：10 nL；
紫外检测波长：220 nm；
样品： DMSO（2.2 mg/mL），苯甲酸（0.15 mg/mL）；
缓冲液：10 mM，pH为9.20的硼酸缓冲液；
加电电压：12 kV，
注射泵流速：2 μL/min，
分流比（不加电）：8:1。
柱温箱分别设置温度：20℃、15℃、10℃、5℃。
|
|
The first day |
The second day |
The third day |
The fourth day |
|||||
|
RSD |
RSD |
RSD |
RSD |
RSD |
RSD |
RSD |
RSD |
||
|
室温 |
0.99 |
1.58 |
0.56 |
0.93 |
0.89 |
1.32 |
0.63 |
0.89 |
|
|
20℃ |
0.61 |
1.02 |
0.43 |
0.41 |
0.15 |
1.11 |
0.41 |
0.28 |
|
|
15℃ |
0.45 |
1.08 |
0.47 |
0.63 |
0.21 |
0.89 |
0.17 |
0.59 |
|
|
10℃ |
0.44 |
0.78 |
0.45 |
0.69 |
0.41 |
0.54 |
0.45 |
0.67 |
|
|
5℃ |
0.44 |
0.56 |
0.32 |
0.79 |
0.66 |
0.47 |
0.44 |
0.66 |
|
DMSO连续四天的日间重复性
|
|
tRSD (%) |
sRSD (%) |
|
室温 |
2.27 |
3.26 |
|
20℃ |
2.00 |
3.15 |
|
15℃ |
1.74 |
1.48 |
|
10℃ |
0.90 |
1.42 |
|
5℃ |
0.84 |
1.42 |
、
规格参数
|
检测项目 |
检测器参数 |
检测项目 |
检测器参数 |
|
溶剂输送系统 |
自动进样系统 |
||
|
流量范围 |
0.3~10 μL/min |
进样量 |
10 nL |
|
流量精度 |
0.1% |
进样度 |
1.0% |
|
流量准确度 |
±2% |
高压电源 |
|
|
紫外/可见光检测器 |
电压范围 |
0~±30 kV |
|
|
光源 |
氘灯 |
电流范围 |
0~100 μA, 0~300 μA可调 |
|
波长范围 |
190~700 nm |
电压稳定性 |
≤1.5%(3 min内) |
|
波长准确度 |
±1 nm |
工作环境要求 |
|
|
波长重复性 |
±0.1 nm |
工作环境温度 |
15~30℃ |
|
谱带宽度 |
8 nm |
贮存环境温度 |
0~40℃ |
|
基线噪声 |
5×10-6AU |
相对湿度 |
＜90% |
|
基线漂移 |
2×10-4 AU/h |
供电电源 |
220 V±10% |
|
低检测限 |
1.0×10-6 g/mL |
电源频率 |
50±0.5 Hz |
|
|
|
|
|
