德国FESTO气缸选择要点AEVC-32-5-I-P-A
订货号：188192
GTIN：4

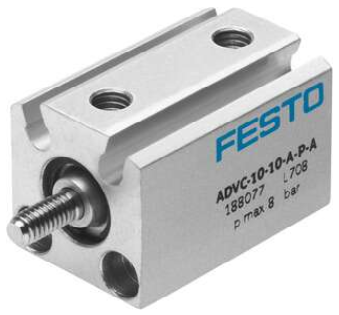

短行程气缸 ADVC, AEVC
快速响应的气缸，具有*的拉力比和孔型，安装符合 VDMA 24562 标准。
长度很短
规格小，但输出力很大
带内螺纹或外螺纹的活塞杆
优化的安装空间和高度
符合 VDMA 24562 的固定孔图，直径 32 mm 以上
用于利用 T 型槽和圆形槽的接近式传感器进行位置感测
行程 5 mm
活塞直径 32 mm
活塞杆收起后的弹簧复位力 22 N
基于标准 ISO 6431
孔型
VDMA 24562
缓冲 两端带弹性缓冲环/垫
安装位置 可选
工作模式 单作用
推
结构特点 缸径
活塞杆
位置检测 通过接近开关
符号 00991729
工作压力 1 bar ... 10 bar
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 1 - 低耐腐蚀能力
环境温度 -20 °C ... 80 °C
6 bar 时的理论力值，前进行程 450 N
移动质量 49 g
产品重量 172 g
安装方式 要么：
带通孔
带附件
气动接口 G1/8
材料说明 不含铜和聚四氟乙烯
盖子材料 精制铝合金
阳极氧化处理
密封件材料 TPE-U(PU)
外壳材料 精制铝合金
阳极氧化
活塞杆材料 高合金钢
热门型号：
MT25H1(Ui1000V Uimp 12KV 2500A 3P)
IC65N2P32A+VIGI ELE
EA9XN210/10A
IC65N/1P/2A
iC65N-C63A/3P+VEA 30mA
行程 5 mm
活塞直径 32 mm
活塞杆收起后的弹簧复位力 22 N
基于标准 ISO 6431
孔型
VDMA 24562
缓冲 两端带弹性缓冲环/垫
安装位置 可选
工作模式 单作用
推
结构特点 缸径
活塞杆
位置检测 无
符号 00991730
工作压力 1 bar ... 10 bar
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 1 - 低耐腐蚀能力
环境温度 -20 °C ... 80 °C
6 bar 时的理论力值，前进行程 455 N
移动质量 40 g
产品重量 117 g
安装方式 要么：
带通孔
带附件
气动接口 G1/8
材料说明 不含铜和聚四氟乙烯
盖子材料 精制铝合金
阳极氧化处理
密封件材料 NBR
TPE-U(PU)
外壳材料 精制铝合金
阳极氧化
活塞杆材料 高合金钢
