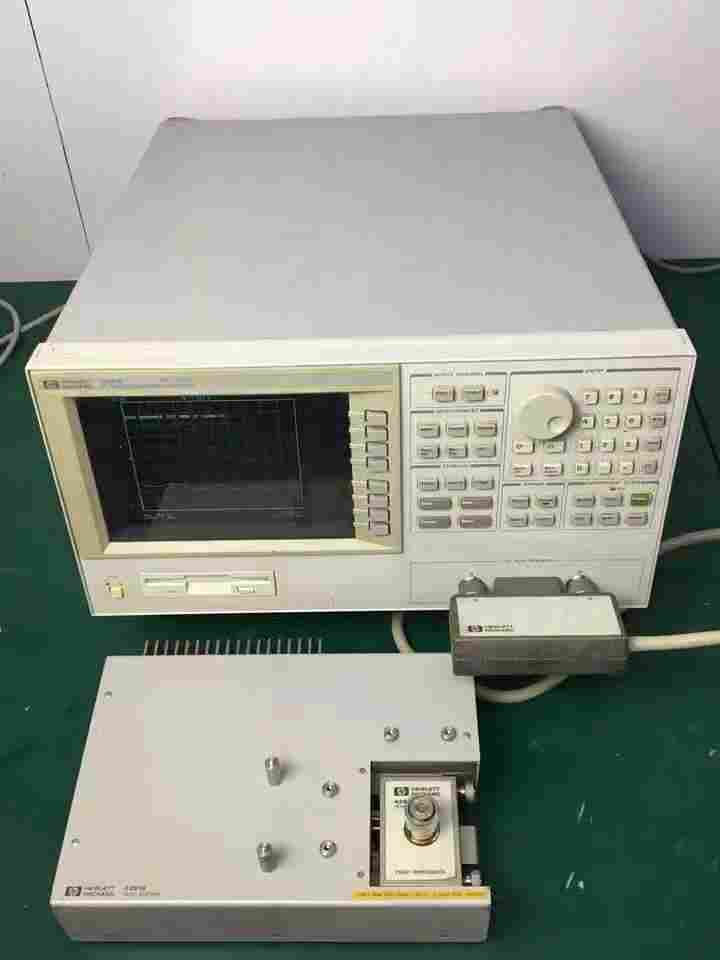

Agilent4395A网络频谱阻抗分析仪
Agilent 4395A 网络/频谱/阻抗分析仪
VCR、HDTV、HDD、ODD、DVD、CATV、GPS、GSM、VSAT和其他通信的设计和测试解决方案
提高速度和准确性的精密频谱分析
准确的信号监测对于设计产品至关重要。在当今竞争激烈的环境中，您需要更好的频谱测量能力才能在竞争中保持*。Agilent Technologies 4395A 和 4396B 采用新的数字技术设计，性能优于传统的模拟频谱分析仪。
列表扫描功能可用于频谱分析。列表扫描将扫描频率范围分割成段，每个段可以有独立的频率范围、扫描点数、RBW和功率电平设置。通过使用列表扫描功能，可以在一次扫描中测量不同的频段，或者可以为谐波、IMD 设置不同的 RBW，并且可以在更短的时间内进行宽动态范围的测量。
监控近距离低电平信号，例如此处显示的 60 Hz 电源线边带纹波。您可以从形状因子高达 3:1 的数字 RBW 滤波器（4395A：所有 RBW，4396B：RBW ≤ 3 kHz）获得*的频谱分辨率。使用时间选通功能进行准确的突发信号分析（选项 1D6）
要测量的信号通常由以下应用中的重复突发组成：CATV、GPS、GSM、HDTV、VSAT、VCR、光盘驱动器、硬盘驱动器、移动无线电和蜂窝通信
规格：
网络分析仪
频率范围
10 赫兹至 500 兆赫
频率分辨率
1 兆赫兹
输出功率范围
-50 至 15 dBm
动态范围
115 dB@10 Hz 中频带宽
动态精度
±0.05 分贝/0.3 度
校准
全双端口
频谱分析仪
频率范围
10 赫兹至 500 兆赫
噪声边带
<-104 dBc/Hz（测量值）典型值。参数 Z , θz, R, X, Y , θy, G, B, 10 kHz 偏移
分辨率带宽
1 Hz 至 1 MHz，1-3-10 步
动态范围
>100 dB 三阶自由动态范围
水平精度
±0.8 dB@50 MHz
灵敏度
-145 dBm/Hz @频率。=10兆赫
阻抗分析仪
频率范围
100 kHz 至 500 MHz
测量。范围
Z，θz，R，X，Y，θy，G，B，Cs，Cp，Ls，Lp，Rp，Rs，X，D，Q，Γ，Γx，Γy
Z 精度
±3%（典型、基本精度）
源级
-56 dBm 至 +9 dBm（在 DUT）
直流偏置
±40 V（20 mA（*值））
赔偿
OPEN/SHORT/LOAD 端口扩展
