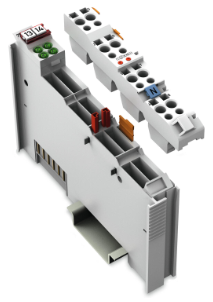

WAGO I/O System 750/753 型号 753-540
4通道数字量输出; 230 VAC; 0.25 A; 固态
不包括接插式前连接器和防插错定位销(753系列)。
数字量输出数量 4
通道数量(模块) 4
信号类型 电压
电压信号类型 5 … 250 VAC
执行器连接 4 x (2线)
输出特性 高电平触发
每通道输出电流 0.25A
输出电流 短路保护
防插错保护 通过压敏电阻实现过电压保护(275 V)
负载类型 阻性,感性
短路电流 max. 10 A (16 ms)
输出端与火线电压*差值 1.2V
闭合时间(*) 10ms
关断时间(*) 10ms
*输出(内部)数据宽度 4bits
供电电压(系统) 5 VDC; 通过数据触点
功率消耗(5 V系统供电) 18mA
现场侧供电电压 230 VAC; 通过电源跨接触点(通过刀型触点供电；通过弹簧触点传输)
隔离 1500 V (系统/现场)
指示灯 LED (A-D)绿色：DO 1 … DO 4状态
输入电源跨接触点数量 2
外部电源跨接触点数量 2
电源跨接触点电流负载能力 10A
连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)
连接类型(1) 输入/输出
单股导线 0.08 … 2.5 mm² / 28 … 14 AWG
细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG
剥线长度 9 … 10 mm / 0.35 … 0.39 inches
宽度 12 mm / 0.472 inches
高度 100 mm / 3.937 inches
深度 69.8 mm / 2.748 inches
以DIN导轨的上边线为基准的深度 62.6 mm / 2.465 inches
安装方式 DIN-35型导轨
布线接口 接插式
颜色 浅灰色
外壳材料 聚碳酸酯,尼龙6.6
火灾荷载 0.868MJ
重量 41.4g
一致性标志 CE
允许环境温度(运行时) 0 … +55 °C
允许环境温度(储存) -25 … +85 °C
防护类型 IP20
污染等级(5) 2,符合IEC 61131-2标准
工作海拔 0 … 2000 m
安装位置 水平(立式/卧式)；竖直
相对湿度(无冷凝) 95%
抗振动 符合IEC 60068-2-6标准
抗冲击 15g,IEC 60068-2-27
EMC - 抗干扰性 符合EN 61000-6-2标准
EMC - 辐射干扰 符合EN 61000-6-4标准
抗腐蚀能力 符合IEC 60068-2-42和IEC 60068-2-43标准
相对湿度 75 %时的允许H2S污染物浓度 10ppm
相对湿度 75 %时的允许SO2污染物浓度 25ppm
