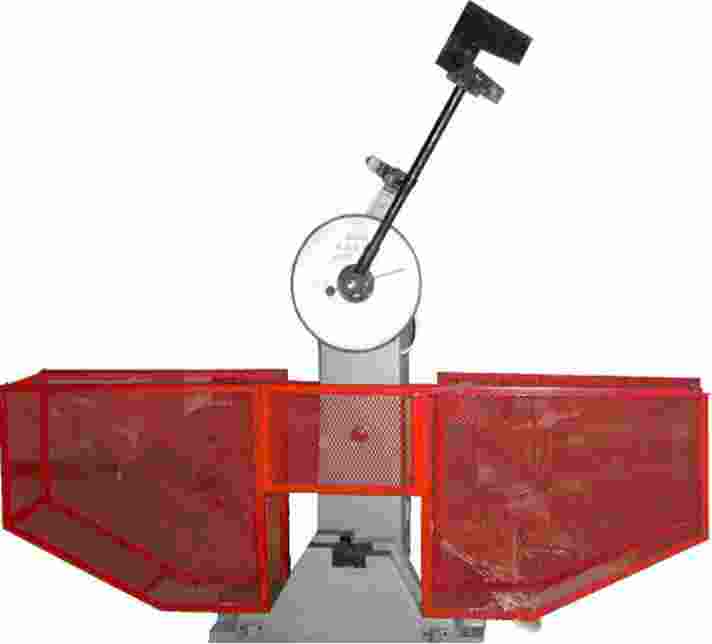

(图片仅供参考，以实物为准)
一、设备概述：
ZC5300型夏比摆锤冲击试验机是按照国标GB/T3808《摆锤式冲击试验机》，并严格按照GB/T3808《摆锤式冲击试验机的检验》及ISO148 《金属材料摆锤式夏比冲击试验 第二部分，试验机》、ASTM E23相关标准生产制造，符合GB/T 229《金属夏比缺口冲击试验方法》、ISO148 《金属材料摆锤式夏比冲击试验》等标准设计生产的。*冲击能量为300J ，并带有150J摆锤一个。用试样断面为10×10×55mm。主要对冲击韧性较大的黑色金属，特别是钢铁及其合金试验，产品操作简便，安全可靠，是工业企业、大专校、科研、质量等部门的理想设备。
二、主要技术参数：
1．冲击能量：300J、150J。
2．摆锤力矩(冲击常数)：80.3848N·m、160.7695N·m，
3．度盘显示每小格分度值：1J。
4．冲击速度：5.2m/s。
5．摆锤中心至冲击点(试样中心)距离：750mm。
6．摆锤扬角：150°。
7．支座跨距：40mm。
8．试样支座钳口圆弧半径：R1--1.5。
9．冲击刀刃圆角：R2--2.5mm。
10．冲击刀夹角：30°。
11．冲击刀厚度：16 mm。
12．试样尺寸：10mm×10mm×55mm。
13．电源功率：三相四线、50Hz、380V、180W。
14．外型尺寸：2124mm×600mm×1340mm。
15．净 重：450kg。
16．操作手柄：1个
三、主要特点：
1. 采用高精度轴承，轴承摩擦力小，空摆冲击吸收功小于0.3%。
2. 挂摆装置采用缓冲设计，避免了挂摆时的冲击及对它可能造成的损伤，摆 锤落角恒久不变。
3. 摆轴采用悬臂梁方式支承，结构简单，加工精度高。
4. 冲击刀采用螺钉紧固安装，更换简单方便。高刚性插头及摆杆，防止摆锤在冲击完试样后在轴向和径向上的抖动。
5.信号采集电路采用了性能优异的光电传感器和接近传感器，动作快速、稳定，实现了安全可靠的无接触信号动作。
6. 工作条件：
1）室温20°C±5°C范围内；
2）相对湿度不大于85%；
3）周围无腐蚀性介质的环境中；
4）安装在厚度不小于200mm的混凝土地基上或固定在大于1400Kg的基础上；
5）机座上安装基准面的水平度调至0.2/1000内。
