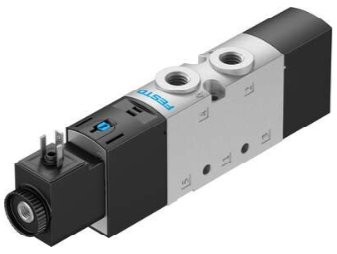

FESTO电磁阀VUVS-LT20-M52-MD-G18-F7参数说明
577494
GTIN: 4
电磁阀 VUVS
坚固的电磁阀，易于操作。
通用阀，坚固耐用且使用寿命长
成本低，不受性能数据限制
可用作单个阀或成组式阀 VTUS
电磁阀
VUVS-LT20-M5 2-MD-G18-F7-1C1
577515
电磁阀
VUVS-LT20-M52-MD-G18-F7
577494
电磁阀
VUVS-LT20-M52-MD-G18-F7-1C1
577515
阀功能 两位五通，单稳态
驱动方式 电控
阀尺寸 21 mm
标准标称流量 500 l/min
工作气口 G1/8
工作电压 24V DC
工作压力 0.3 MPa ... 1 MPa
工作压力 3 bar ... 10 bar
结构特点 提动座
复位类型 弹簧复位
c UL us - (OL)
防护等级 IP65
带插入式插座
符合 IEC 60529 标准
公称通径 5 mm
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 锁定式
按钮式
先导类型 先导驱动
先导气源 内先导
流向 不可逆
符号 00991035
搭接 重叠
b 值 0.31
C 值 2.1 l/sbar
关闭时间 19 ms
打开时间 15 ms
持续通电率 *
0 信号的*正向测试脉冲 1900 µs
信号为 1 的*负向测试脉冲 2700 µs
线圈的特性参数 24 V DC: 2.6 W
允许的电压波动 +/- 10 %
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
介质温度 -10 °C ... 60 °C
先导介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度 -10 °C ... 60 °C
产品重量 200 g
电气接口 类型 C
符合 EN 175301-803 标准
安装方式 在气路板上
带通孔
要么：
通风接口 非管式
先导排气口 84 M5
气接口，气口 1 G1/8
气接口，气口 2 G1/8
气接口，气口 3 G1/8
气接口，气口 4 G1/8
气接口，气口 5 G1/8
材料说明 RoHS 合规
密封件材料 HNBR
NBR
TPE-U(PU)
外壳材料 压铸铝
带涂层
螺钉材料 镀锌钢
