电磁阀
MFH-5-1/4-B-EX
535919
GTIN: 4
2000系列老虎阀
坚固耐用且经过
独立线圈致使电多种多样
电枢导管使用原理
2000系列老虎阀
电磁阀功能齐全，经久耐用，壳体前部封闭。
坚固耐用且经过
独立线圈致使电压多种多样
电枢导管使用原理
符合欧盟防爆指令 (ATEX)

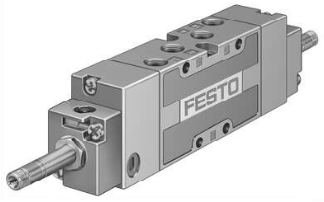

电磁阀
MFH-5-1/4-B-EX
535919
电磁阀
MFH-5-1/4-B
15901
电磁阀
JMFH-5-1/4-B
19789
电磁阀
JMFH-5-1/4-B-EX
535931
阀功能 两位五通，单稳态
驱动方式 电控
宽度 32 mm
标准标称流量 1300 l/min
工作气口 G1/4
工作压力 0.2 MPa ... 1 MPa
工作压力 2 bar ... 10 bar
结构特点 提动座
复位类型 弹簧复位
CE （见合格声明） 符合欧盟防爆指令 (ATEX)
欧盟境外防爆 EPL Db (GB)
EPL Gb (GB)
CE 标记（见合格声明） 根据 UK EX 指令
ATEX 气体类别 II 2G
ATEX 防尘类别 II 2D
气体防爆阻燃类型 Ex h IIC T4 Gb
防尘防爆阻燃类型 Ex h IIIC T130°C Db
防爆环境温度 -5°C <= Ta <= +40°C
防护等级 IP65
公称通径 7 mm
网格尺寸 33 mm
排气功能 带节流选项
密封原理 软密封
安装位置 可选
手控装置 按钮式
先导类型 先导驱动
先导气源 内先导
流向 不可逆
符号 00991035
搭接 重叠
b 值 0.29
C 值 5.5 l/sbar
*开关频率 3 Hz
关闭时间 36 ms
打开时间 12 ms
0 信号的*正向测试脉冲 2200 µs
信号为 1 的*负向测试脉冲 3700 µs
防爆 区 1 (ATEX)
区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 1 - 低耐腐蚀能力
储存温度 -40 °C ... 60 °C
介质温度 -10 °C ... 60 °C
环境温度 -5 °C ... 40 °C
产品重量 360 g
电气接口 通过 F 型线圈，须另外订购
安装方式 带通孔
先导排气口 84 M5
气接口，气口 1 G1/4
气接口，气口 2 G1/4
气接口，气口 3 G1/4
气接口，气口 4 G1/4
气接口，气口 5 G1/4
材料说明 RoHS 合规
密封件材料 NBR
TPE-U(PU)
外壳材料 压铸铝
