QB2000N 模块化智能型气体探测器
1 产品概述
QB2000N 模块化的智能气体探测器（以下简称探测器），是一种固定式可连续检
测作业环境中可燃性气体浓度、氧气浓度或者有毒有害性气体浓度的仪器。
探测器为自然扩散方式检测气体浓度，采用进口电化学传感器、催化燃烧式传
感器、红外传感器或 PID 传感器，具有的灵敏度和的重复性；适宜工厂应
用的 LCD 液晶或 LED 数码显示器实时显示泄漏气体的浓度值，过预设报警点立即

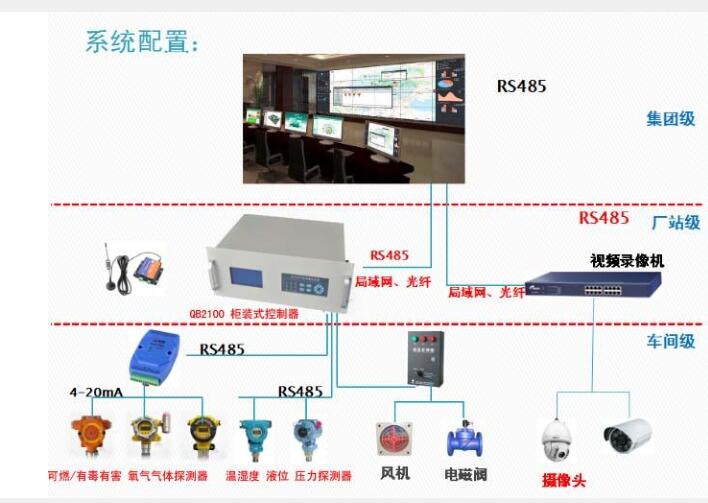

启动声光报警信号或驱动排风系统；标准 4-20mA 信号可直接接入工厂 DCS 系统，
RS485 数字信号与工厂上位机连接；仪器采用高性能气敏元器件和嵌入式微控制，
结合精良 SMD 工艺制造而成，具有良好的重复性和温湿度特性以及使用寿命长、操作方便等
点，适用于工业环境中检测气体浓度。操作简单，功能齐全，性高，整机性能居
2 主要功能及指标
2.1 主要功能
◆ 仪器采用的 16 位低功耗嵌入式微控制器
◆传感器应采用模块化设计，方便更换维护，
◆报警器应具有故障自诊断及报警触点
◆免智能传感器模组 即插即用型
◆的免开盖红外遥控操作
◆ LED 数码管显示或 LCD 液晶显示
◆ 用户可自行设置高低报警点
◆ 探测器可以更换同类型传感器，也可以更换不同气体种类的传感器，不同量
程传感器模块，探测器自动识别，无需，维护更方便
◆ 自动校准功能，减小测量误差
◆ 重要操作需密码验证，有效防止误操作
◆ 标准 4-20mA 信号可直接接入工厂 DCS 系统
◆ RS485 隔离数字信号与工厂上位机连接
◆2 个开关量无源触点输出
◆自带声、光报警功能
一体化声光报警灯功能特点：
◆ 不锈钢壳体，防水、抗震、耐腐蚀
◆ LED 灯罩采用防弹玻璃材料，坚固
◆ 工作稳定，使用寿命长
◆ 八只高亮 LED 旋转指示，清晰可见
◆光 信 号：红色 2400±200mcd
◆声音信号：≥90dB
◆壳体材质：不锈钢
◆防护等级：IP66
◆等级：Ex dⅡCT6 Gb
◆适用于有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
◆装置在使用、安装、贮运期间允许承受加速度为 50m/s2 的振动和加速度为 500m/s2 的冲
击。
2.2 指标
采样方式：自然扩散
操作方式：红外遥控
测量范围：见附表
适用气体：可燃气体、氧气、有毒有害性气体
显示误差：≤±3% F.S
响应时间：T90<30s
显示方式：LED数码管显示或LCD液晶显示 **
报警提示：高亮发光报警指示 **
报 警 点：报警
用户可更改设定
二级报警
用户可更改设定
报警输出：无源开关量输出，容量AC 220V 2A
独立的声光报警器输出 **
信号输出：标准 4-20mA 信号
RS485 隔离数字信号 **
工作电压：DC24V ±15%
工作环境：-40℃～+70℃；
工作湿度：＜95%RH无结露
等级：ExdⅡCT6
防护等级：IP66
电气接口：M20×1.5、G1/2 、3/4 **
使用电缆：3×1.5mm
2或4×2.5mm
2屏蔽电缆
传输距离：≤2000m
重量: 约 1200g
** 注释：根据用户需要选配不同功能及配件。
取得 1 质量
设备的
1、支持各种模块自由组合，即可以构成具有不同功能的气体探测器——简单
2、探测器支持数字信号输出及模拟信号输出——丰富
3、只需更换损耗快的传感器，即可使整套设备的寿命延长至 8~10 年。避免传感器寿命到期
或损坏即须整体更换探测器——省钱
4、一旦容易损坏及过期的传感器失效后，通过一体化探测器的方便更换性，客户自己即
可解决。避免了上门服务的拖沓和人工费用。——省事
5、客户或代理商可购买模块备件。随时解决探测器故障。——快捷
6、传感器模块能够纪录数据。所以能够实现传感器地面或返厂。——连续
7、 面对计量消防等检测，可以提高通过率。——
产品名称 被测气体 测量范围 可选量程 分辨率
响应时间
苯检测仪/电化学原理 C6H6
0-100PPm 0-1000PPm 1PPm ≤30 秒
二甲苯检测仪/电化学原理C7H8 0-100PPm 0-1000PPm 1PPm ≤30 秒
一氧化碳检测仪/报警器CO 0-1000PPm 0-100/500/2000/PPm 1PPm ≤20 秒
氧气检测仪/报警器 O2
0-25%VOL
30%VOL
0.1%vol
≤20 秒
氮气检测仪/报警器
N2
70%-VOL
70%-VOL
1%vol
≤20 秒
臭氧检测仪/报警器
O3
0-5.00PPm
0- 50、100、100PPm
0.01PPm
≤20 秒
硫化氢检测仪/报警器
H2S
0-100PPm
0-50、200、1000PPm
1PPm
≤30 秒
磷化氢检测仪/报警器
PH₃
0-20.0PPm
0-100、200、1000PPm
0.1/1PPm
≤30 秒
氢气检测仪/报警器
H2
0-1000PPm
0-5000PPm
1PPm
≤30 秒
氯气检测仪/报警器
CL2
0-20.0PPm
0-10、100PPm
0.1PPm
≤30 秒
氨气检测仪/报警器
NH3
0-100PPm
0-50、500、1000PPm
1PPm
≤30 秒
二氧化硫检测仪/报警器
SO2
0-20.0PPm
0-50、1000PPm
0.1PPm
≤30 秒
一氧化氮检测仪/报警器
NO
0-250PPm
0-500PPm
0.1PPm
≤30 秒
二氧化氮检测仪/报警器
NO2
0-20.0PPm
0-50、100PPm
0.1PPm
≤30 秒
二氧化碳检测仪/报警器
CO2
0-5000PPM
0-10000PPm
1PPm
≤30 秒
甲醛检测仪/报警器
CH2O
0-100PPm
0-1000PPm
1PPm
≤30 秒
氯化氢检测仪/报警器
HCL
0-20.0PPm
0-20、100PPm
0.5PPm
≤30 秒
氰化氢检测仪/报警器
HCN
0-.20.0PPm
0-100PPm
0.1PPm
≤30 秒
氟化氢检测仪/报警器
HF
0-10.0PPm
0-10、20.0PPm
0.5PPm
≤30 秒
氟气检测仪/报警器
F2
0-1.0PPm
0-1.0PPm
0.1PPm
≤30 秒
可燃气体检测仪/报警器
EX
0-LEL
催化燃烧原理
0-LEL
1%
≤30 秒
可燃气体检测仪/报警器
EX
0-5%VOL
红外原理
0-VOL
1%
≤30 秒
乙炔气体检测仪/报警器
EX
催化燃烧原理
0-LEL
1%
≤30 秒
有机挥发物/PID
TVOC
0-1000ppm
0-10/50/100/500200
PPM
1PPM
≤30 秒
六氟化硫检测仪/报警器
SF6
0-100PPM
0-1000PPM
1PPM
≤30 秒
