库号：M86510
XL-302 系列 振簧式频率计使用说明书
一、 概 述：
振簧式频率计采用材料，根据材料共振原理，结合多年振动试
验经验，研制而成，产品于美国同类产品。该产品由定制振
簧片，频率响应质量块及金属外壳组成，经过测量系统反复校验，
而成。应用于：凿岩机、气动工具、电动工具、机械工具、
风镐、震动泵、振动压路机、旋转设备、工程机械等振动频率测量。
并成为计量部门。
二、 指标：
频率范围：5HZ～20HZ/21HZ～53HZ(包含 4 种机型)也可以订做加工生产。
误 差：1HZ
湿 度：≤85%避免腐蚀气体
防护等级：IP52-53
外壳材质：铝
外形尺寸：120×55×110mm
仪器重量：865g
供电模式：无源
使用方式：

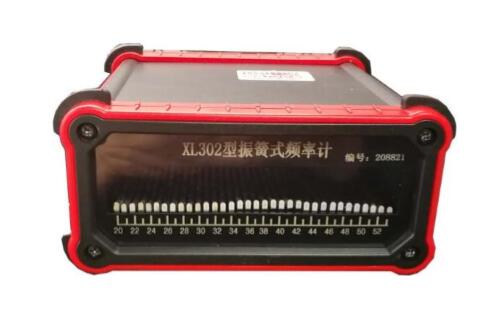

仪器外形如上图：将振簧式频率计平放于工件（被测工具）表
面，或接近振动源位置，当工件（工具）振动时，其工作频率在频
率计测量范围内时，所对应的频率计指针工作，作上下方向运动，
其大振幅指针所对应的刻度，为其工件（工具）频率。（如指针幅
度过大，可将频率计位置移至与振动源位置远些，达到频率计正常
工作为止）
五、 注意事项：
该振簧式频率计为计量仪器，使用中应轻拿轻放，使用
时避免摔打，防止振簧变形，而造成频率改变，未经厂家人员
同意，不得擅自打开，使用一年须回厂重新。
