费斯托通用式气控阀适用环境

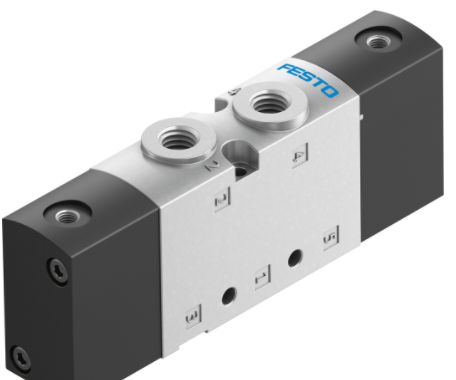

VUWS-LT30-B52-G38
气缸 DSBC-32-40-D3-PPSA-N3
气源处理组件 MSB6-1/2:C3:J1:F12-WP 8025357
气控阀 VUWS-LT30-B52-G38 8096577
手柄阀 VHEF-HT-B32-G18 8080940
进气口接头 QS-G1/8-8 186098
出气口接头 QS-G1/8-6 186096
FESTO7959 MFH-3-1/4-S
FESTO9964 MFH-3-1/4
FESTO34411 MSFG-24/42-50/60-OD
FESTO175250 PEV-1/4-B-OD
GR-M5-B 151213 U108
单向节流阀VFOF-LE-BAH-G14-Q8
162812 HE-3/4-D-MAXI
562952 MS9-EM-G-S-VS
564118 MS9-LFR-G-D7-EUM-AG-BAR-AS
FEsTo气控阀工作时管外缸筒的内径大小代表了气缸输出力的大小常使用铝合金压铸杆侧端盖上设密封圈和防尘圈微型缸有使用黄铜材料的以防止从活塞杆处向外漏。
气和防止外部灰尘混入缸内现在为减轻重量并防锈杆侧端盖上设有导向套导向套通常使用烧含油合金的气动气控阀的工作时为了减小活塞杆伸出时的下弯量延长。气
控阀使用寿命前倾铜铸件承受活塞杆上少量的横向负载有的还在端盖内设有缓冲机构以提高气缸的导向精度端盖过去常用可锻铸铁端盖上设有进排气通口。
FESTO气动阀是指在气动系统中控制气流的压力、流量和流动方向,并保证气动执行元件或机构正常工作的各类气动元件。控制和调节压缩空气压力的元件称为压力控
制阀。控制和调节压缩空气流量的元件称为流量控制阀。改变和控制气流流动方向的元件称为方向控制阀。
基本参数
阀功能
两位五通双电控
驱动方式
气动
阀尺寸
31 mm
标准标称流量
1,800 l/min
工作气口
G3/8
工作压力
0.15 MPa ... 1 MPa
工作压力
1.5 bar ... 10 bar
结构特点
提动座
c UL us - (OL)
公称通径
8.7 mm
排气功能
带节流选项
密封原理
软密封
安装位置
可选
手控装置
无
先导类型
直接
先导气源
内先导
流向
不可逆
材料说明
RoHS 合规
密封件材料
HNBR
NBR
TPE-U(PU)
外壳材料
喷漆压铸铝
活塞式滑阀材料
精制铝合金
螺钉材料
镀锌钢
符号
00995840
搭接
重叠
先导压力 Mpa
0.15 MPa ... 1 MPa
先导压力
1.5 bar ... 10 bar
逆转开关时间
13 ms
防爆
必须遵守证书中的信息！
区 1 (ATEX)
区 2 (ATEX)
区 21 (ATEX)
区 22 (ATEX)
工作介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明
可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC
2 - 中等耐腐蚀能力
介质温度
-10 °C ... 60 °C
先导介质
压缩空气，符合 ISO 8573-1:2010 [7:4:4]
环境温度
-10 °C ... 60 °C
产品重量
521 g
安装方式
在气路板上
带通孔
要么：
通风接口
非管式
先导气口 12
G1/8
先导气口 14
G1/8
气接口，气口 1
G3/8
气接口，气口 2
G3/8
气接口，气口 3
G3/8
气接口，气口 4
G3/8
气接口，气口 5
G3/8
