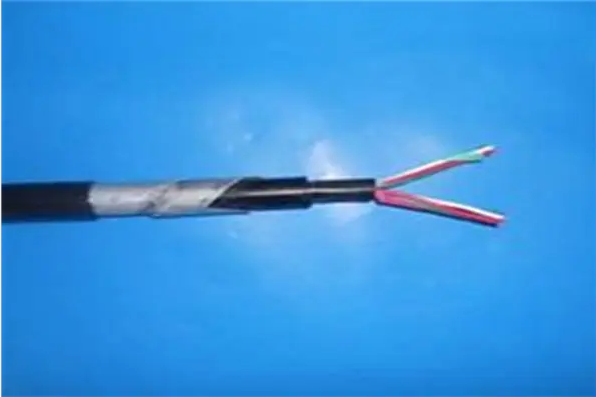

16芯PTYLH23型铝护套信号电缆

16芯PTYLH23型铝护套信号电缆

125°C交联聚烯烃铁路机车车辆用电缆适用于交流额定电压3Kv及以下的铁路机车车辆的电能传输。

执行标准

Q/JBRB 52-2000

使用条件

1）电缆交流额定电压为 250V，750V，1.5kv和3kv 2）电缆的长期允许工作温度为 100℃，电缆的****敷设温度为 25℃。 3）电缆可在受矿物油和燃料油污染的场合使用。 4）电缆敷设的允许弯曲半径电缆外径（D）为20mm及以下者应不小于3D。电缆外径（D）为20mm及以上者应不小于5D。 5）电缆具有耐单根燃烧特性，能经受GB12666标准DZ-l规定的阻燃试验。

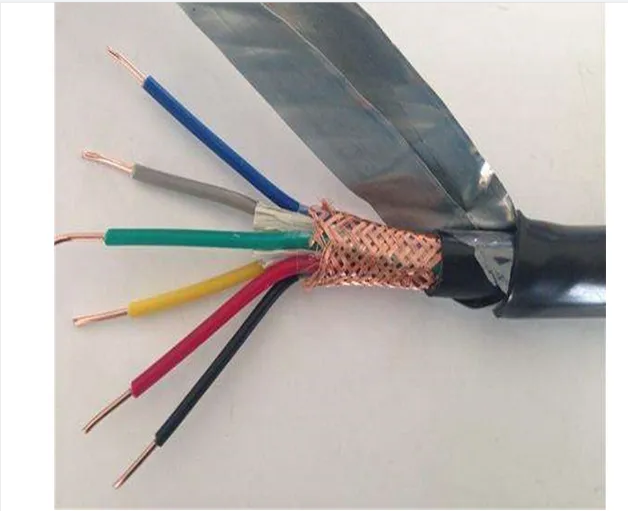

16芯PTYLH23型铝护套信号电缆

电缆型号名称敷设范围规格(芯)

PTYV 聚乙烯绝缘聚氯乙烯护套铁路信号电缆 敷设在土壤、槽、管中，能承受一般的机械外力。 4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61

PTYY 聚乙烯绝缘聚乙烯护套铁路信号电缆

PTY22 聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆 敷设在土壤、槽、管中，能承受较大的机械外力

PTY23 聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆

PTYA22 聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆

PTYA23 聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆

PTYL22 聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆

PTYL23 聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号电缆



16芯PTYLH23型铝护套信号电缆

本产品适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的控制电路，其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强电干扰的地区敷设。1 使用特性WDZ-PTYLH23阻燃铁路信号电缆PTYL231.1 电缆的使用环境温度为-40℃~+60℃。1.2 电缆导体长期工作温度应不过+70℃。1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。1.4 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3
