诺冠长寿命气控阀V44/V45 系列供应
电磁线圈电气参数
电压允差 -10%/+15%
负荷率 E.D.
入口节流 0,8 mm
电气接头 DIN 43 650表 'C'
手动控制 罩式按钮 弹簧复位
可改为带设置装置的可锁定型
型号 V70532-K00
保护等级 IP 65 带密封插头 (ISO 6952) NEMA 4
材料 PPS (本体), Viton and NBR (密封件)

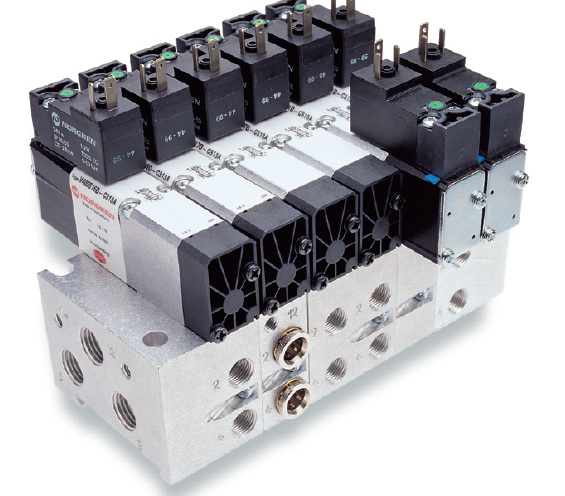

V44/V45 系列
Mini ISO 阀
2 x 3/2, 5/2 和 5/3 阀
本体和底板: 压铸铝
阀芯和阀套:带聚四氟乙烯涂层的
硬质阳极氧化铝 (V44); 带HNBR密
封件的铝合金(V45).
塑料件: POM
诺冠长寿命气控阀V44/V45 系列供应
静密封件: NBR
端盖和螺丝:镀锌
电压代码和备用先导阀
电压 代码 功率 先导电磁阀
12 V d.c. C312A 1 W VZC7L2C1-C312A
24 V d.c. C313A 1,2 W VZC7L2C1-C313A
24 V 50/60 Hz. C314A 2,1/1,5 VA VZC7L2C1-C314A
48 V 50/60 Hz C316A 2,1/1,5 VA VZC7L2C1-C316A
110 V d.c. C317A 1 W VZC7L2C1-C317A
115 V 50/60 Hz C318A 2,1/1,5 VA VZC7L2C1-C318A
230 V 50/60 Hz C319A 2,1/1,5 VA VZC7L2C1-C319A
弹簧: 不锈钢
电磁先导阀和气控阀
ISO 15407-1/VDMA 24 563
阀体宽度: 26 mm
介质:经40 μm过滤的润滑或非润滑压缩气体
工作方式:V44: 硬密封滑阀, 电磁先导或气动先导式
V45: 软密封滑阀, 电磁先导或气动先导式
工作压力:高16bar
NORGREN电磁阀的选型依据
根据流体参数选择电磁阀的：材质、温度组
1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用净流体：宜选用食品级不锈钢材质电磁阀。
2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。
3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。
4、流体粘度：通常在50cSt以下可任意选择，若过此值，则要选用高粘度电磁阀。
根据压力参数选择电磁阀的：原理和结构品种
1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。
2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。
根据持续工作时间长短来选择：常闭、常开、或可持续通电
1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。
2、要是开启的时间短或开和关的时间不多时，则选常闭型。
3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型
诺冠长寿命气控阀V44/V45 系列供应
