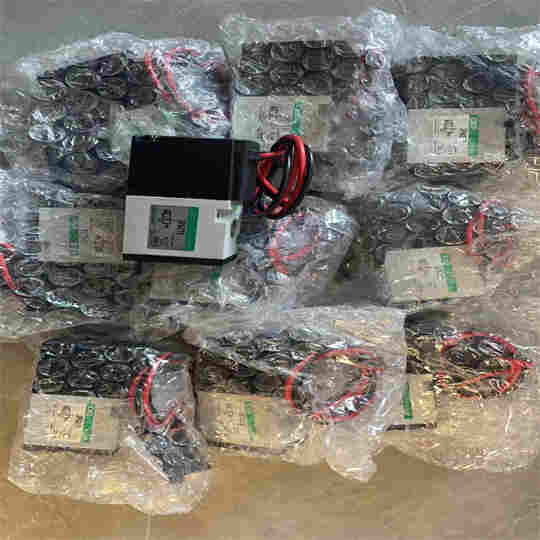

CKD干燥空气用电磁阀F3000 -ELEMENT-Y
技术资料端子箱配线·接插件接线方法
端子箱配线·接插件接线方法
小型端子箱的配线和C型·D型接插器的配线请参考下图进行。
请按照1 ～6 的作业顺序配线
压紧端子(编号4K9-013)(放入3个) 铆接工具
(Tico电子放大器
公司720781-3)
2 端子铆接
将密封垫圈和针脚支架(带端子) 插入线圈端子
密封垫圈
线圈接地端子
请参照下图按1)~3)的作业顺序对端子箱进行配线。
请按照阀帽4 、垫圈5 、密封垫圈6 的顺序穿到橡皮绝缘软电缆7 上，然后插入到盒子2 中。
