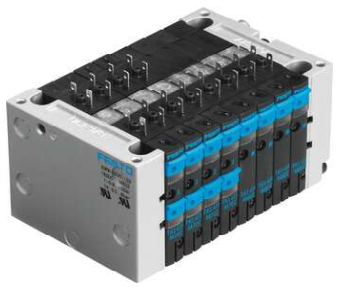

产品介绍德国费斯托阀岛10P-10-8C-D1
在*小空间内具有*功率密度
三种规格
接口类型和安装类型多种多样
阀岛
CPV10-VI
18200
10P-10-8C-D1
阀功能 2x 两位两通单稳态，常闭
2 个两位两通阀，开/闭，单稳态
2x 两位三通，单稳态，常闭
2x 两位三通，常开，单稳态
2 个两位三通阀，开/闭，单稳态
两位五通双电控
两位五通，单稳态
真空发生器
真空发生器 + 两位两通，常闭，单稳态
阀尺寸 10 mm
*标准标称流量 10 mm 时为 400 l/min
工作气口 M7
QS-4
QS-6
QS-1/8
QS-1/4
工作压力 -0.09 MPa ... 1 MPa
工作压力 -0.9 bar ... 10 bar
电气控制 AS-I 接口
CPI 安装系统
单个接口
现场总线
多针插头
*阀位数量 8
压力区*数量 2
电气 I/O 系统 是
环境温度 -5 °C ... 50 °C
防护等级 IP65
RCM 商标
c UL us - (OL)
KC 标记 KC-EMV
CE （见合格声明） 符合欧盟电磁兼容性指令
符合欧盟防爆指令 (ATEX)
欧盟境外防爆 NEC 500 I 类，2 子类
ATEX 气体类别 II 3G
气体防爆阻燃类型 Ex nA IIC T4 X Gc
防爆环境温度 -5°C <= Ta <= +50°C
公称通径 4 mm
驱动方式 电控
密封原理 软密封
端子类型 10
结构特点 活塞闸阀
*阀功能数 16
先导气源 外部
内先导
阀岛结构 固定宽度
信号状态显示器 LED
工作压力说明 0 - 0.8 MPa，使用外先导气源
0 - 8 bar，带外部先导气口
先导压力 Mpa 0.3 MPa ... 0.8 MPa
先导压力 3 bar ... 8 bar
适用于真空 是
标称工作电压 DC 24 V
防爆 区 2 (ATEX)
I 类，2 区 (US)
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC 1 - 低耐腐蚀能力
2 - 中等耐腐蚀能力
储存温度 -20 °C ... 40 °C
介质温度 -5 °C ... 50 °C
先导气口 12/14 共用管线
先导排气口 82/84 共用管线
气接口，气口 1 共线
气接口，气口 2 M7
气接口，气口 3 共用管线
气接口，气口 4 M7
材料说明 RoHS 合规
