费斯托定位器选用方法CMSX-P-SE-C-U-F1-D-130-A
数字电气定位器
单作用和双作用旋转气缸和无杆气缸的简单有效的位置控制
集成或外部路径/角度检测
定位器

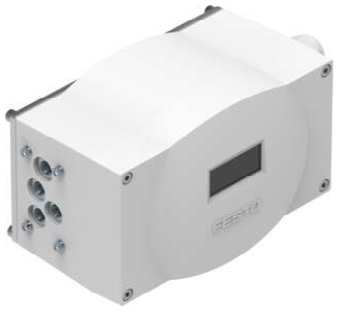

CMSX-P-SE-C-U-F1-D-130-A
3929539
GTIN: 4
结构特点 数字式电动气动定位器
工作模式 双作用
安装位置 可选
安装方式 带附件
测量系统的功能原理 电位计
显示 7 段
LCD 显示屏
带背光
设置选项 通过显示屏和按键
死区的尺寸 0.5 % ... 10 %
工作压力 0.3 MPa ... 0.8 MPa
工作压力 3 bar ... 8 bar
工作压力 43.5 psi ... 116 psi
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 不可用润滑介质工作
标准标称流量 130 l/min
气动接口 G1/8
标称工作电压 DC 24 V
工作电压范围 DC 21.6 V ... 26.4 V
*电流消耗 600 mA
反极性保护 用于工作电压连接
连接电阻 ≤80 kOhm
数字输入，信号范围 0 - 10 V
0 - 20 mA
4 - 20 mA
模拟量输入，*动态范围 0 - 24 mA
0 - 11 V
模拟输入，25 °C 时的线性误差 0.5%
模拟量输入，温度系数 <0.02 %FS/K
模拟输入，分辨率 16 位
模拟量输入，过载保护 是
模拟量输入，电气隔离 否
数字输出，信号范围 4 - 20 mA
模拟输出，*负载阻抗 ≤600 Ohm
模拟输出，25°C 时的线性误差 0.5%
模拟量输出，温度系数 <0.02 %FS/K
模拟输出，分辨率 12 位
模拟量输入，极性容错保护 是
模拟量输出，短路电流额定值 是
模拟量输出，过载保护 是
模拟量输出，电气隔离 否
输入特征 符合 IEC 61131-2，类型 3
开关输入 PNP
NPN
数字量输入，极性容错保护 是
数字输入，电气隔离 是，通过光耦合器
数字量输入，极性容错保护 是
开关输出 3 个 PNP 或 3 个 NPN，可开关
数字输出，输出电流 100 mA
数字量输出，短路电流额定值 是
数字量输出，过载保护 是
数字输出，电气隔离 是，通过光耦合器
电气接口 1，功能 2 个数字输入
3 个数字输出
模拟量输出
模拟输入
电源
负载电源
电气接口 1，连接类型 接线端子排
电气接口 1，连接系统 螺纹端子
电气接口 1，接口/线芯数 14
电气接口 1，紧固扭矩 0.6 Nm
电气接口 1，导线横截面 <1.5 mm²
电气接口 2，功能 外部路径/角传感器
电气接口 2，接口类型 接线端子排
电气接口 2，连接系统 螺纹端子
电气接口 2，接口/线芯数 2
电气接口 2，紧固扭矩 0.6 Nm
电气接口 2，导线横截面 <1.5 mm²
电缆接头 M12 x 1.5，针对电气接口 2
M20 x 1.5，针对电气接口 1
允许的电缆直径 3 - 6.5 mm，用于电接口 2
7 - 13 mm，用于电接口 1
*电缆长度 3 m，针对电气接口 2
30 m，针对电气接口 1
环境温度 -5 °C ... 60 °C
储存温度 -20 °C ... 60 °C
相对空气湿度 93%
防护等级 IP65
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
耐冲击性 冲击测试，严重性等级 1，符合 FN 942017-5 和 EN 60068-2-27 标准
符合 EN 60068-2-29
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
符合 EN 60068-2-6
污染等级 3
RCM 商标
CE （见合格声明） 符合欧盟电磁兼容性指令
符合欧盟 RoHS 指令
CE 标记（见合格声明） 符合英国 EMC 指令
符合英国 RoHS 指令
外壳材料 加强型聚碳酸酯
屏幕材料 PC
底板材料 精制铝合金
阳极氧化处理
轴材料 高合金不锈钢
联轴器材料 高合金不锈钢
螺钉材料 高合金不锈钢
密封件材料 NBR
电缆接头的材料 PA
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B2-L
材料说明 RoHS 合规
产品重量 970 g
尺寸（宽x长x高） 190 mm x 105 mm x 130 mm
