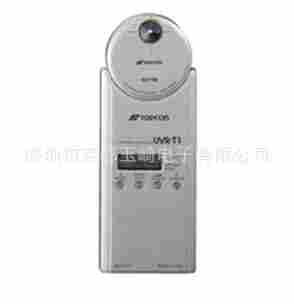

工业用途UV检查仪UVR-T2*为适合于电气・电子零件的封装、胶合处理，
以及印刷线路板的印刷・干燥・装配，其他行业杀菌作业时所使用的UV照射装置的照射灯具的能量输出管理。
根据本仪器的测定结果来调整输送速度，以及调整照射灯的强度分布、更换期限等。
该仪器也适用于半导体、FPD、印刷线路板等印版工位所使用的曝光装置的曝光灯管理。
￭ 使用耐热构造的金属壳体，因此能进行稳定测量。（带防热外壳）
￭ 搭载多种测定功能 ： 实时照度测定、峰值测定、累计光量测定、偏差测定。
￭ 装上远程套装（选配件）、可将光量探头放置在别处进行远程测定。
￭ 内置存储卡、USB输出、模拟输出均为标准配置。
￭ 准许USB供电方式。
￭ 测定程序标准附属。
￭ 各种UV照射装置内UV灯具的保养与管理
￭ 曝光装置
￭ 紫外线消毒装置、杀菌装置等
￭ 紫外线硬化装置、清洗装置
￭ 紫外线表面处理装置
￭ 各种UV灯具研发部门、制造工位上的检查与评价
| 叁数项目 | 叁数值 | |||
|---|---|---|---|---|
| UD-T25T2 | UD-T36T2 | UD-T40T2 | UD-T3040T2 | |
| 光亮采集 | 硅光二极管 | |||
| 光量探测窗 直径 | φ5mm | φ3mm | φ3mm | φ3mm |
| 波长测定 区域 | 230 – 280nm | 300 – 390nm | 350 – 490nm | 290 – 430nm |
| 峰值灵敏度波长 | 约 254nm | 约 350nm | 约 410nm | – |
| 照度测定 范围 (mW/cm2) | 范围1:0.01-30.0 范围2:0.1-300.0 范围3:1.0-3000.0 | 范围1:0.02-60.0 范围2:0.2-600.0 范围3:2.0-6000.0 | 范围1:0.01-30.0 范围2:0.1-300.0 范围3:1.0-3000.0 | 范围1:0.02-60.0 范围2:0.2-600.0 范围3:2.0-6000.0 |
| 辐射照度 精度保证 范围 (mW/cm2) | 范围1:1.5-30.0 范围2:15.0-300.0 范围3:150-3000.0 | 范围1:3.0-60.0 范围2:30.0-600.0 范围3:300-6000.0 | 范围1:1.5-30.0 范围2:15.0-300.0 范围3:150-3000.0 | 范围1:3.0-60.0 范围2:30.0-600.0 范围3:300-6000.0 |
| 累计光量 测定范围 (mJ/cm2) | 范围1:0.01-999.99 范围2:0.1-9999.9 范围3:1.0-99999.0 | 范围1:0.01-999.99 范围2:0.1-9999.9 范围3:1.0-99999.0 | 范围1:0.01-999.99 范围2:0.1-9999.9 范围3:1.0-99999.0 | 范围1:0.01-999.99 范围2:0.1-9999.9 范围3:1.0-99999.0 |
| 模拟输出 1mV的辐照度 (mJ/cm2) | 范围1:0.015 范围2:0.15 范围3:1.5 | 范围1:0.03 范围2:0.3 范围3:3.0 | 范围1:0.015 范围2:0.15 范围3:1.0 | 范围1:0.03 范围2:0.3 范围3:3.0 |
| 数据采样 | 采样时间: 50Hz(10ms), 60Hz(8.33ms) 采样比例: 50Hz(50次/秒), 60Hz(60次/秒) | |||
| 斜入射光 特性 | 30° : ±5%以内, 60° : ±25%以内 | |||
| 校正精度(*1) | ±2%以内 | |||
| 直线性(*2) | ±3%以内 | |||
| 模拟信号 输出 | 0 – 2V | |||
| 界面 | USB 2.0 | |||
| 电源 | 7号干电池×3节 / USB供电 | |||
| 使用条件 | 温度 : 10 – 60 ℃, 湿度 : 85% R.H. 以下 (且无凝露) | |||
| 外形尺寸(W×D×H)(*3) | 75×201×16mm | |||
| 质量(*3)(*4) | 320g | |||
(*1) 针对Topcon校正光源的校正基准值
(*2) 在个测量范围里有5%以上的光量入射时。规零补正使用时。
(*3) 不含防热外壳
(*4) 含电池重量
规格：
叁数项目 | 叁数值 | ||
UD-T25 | UD-T36 | UD-T40 | |
光亮采集 | 硅光二极管 | ||
光量探测窗直径 | φ5mm | φ3mm | φ3mm |
波长测定区域 | 230 - 280nm | 300 - 390nm | 350 - 490nm |
峰值灵敏度波长 | about 254nm | about 350nm | about 410nm |
照度测定范围 (mW/cm2) | Range-1: 0.01-30.0 Range-2: 0.1-300.0 Range-3: 1.0-3000.0 | Range-1: 0.02-60.0 Range-2: 0.2-600.0 Range-3: 2.0-6000.0 | Range-1: 0.01-30.0 Range-2: 0.1-300.0 Range-3: 1.0-3000.0 |
累计光量测定范围(mJ/cm2) | Range-1: 0.01-999.99 | Range-1: 0.02-999.99 | Range-1: 0.01-999.99 |
模拟输出 | Range-1 : 0.015 | Range-1 : 0.03 | Range-1 : 0.015 |
数据采样 | 采样时间: 50Hz(10ms), 60Hz(8.33ms) | 数据采样 | 采样时间: 50Hz(10ms), 60Hz(8.33ms) |
斜入射光特性 | 30° : ±5%以内, 60° : ±25%以内 | 斜入射光特性 | 30° : ±5%以内, 60° : ±25%以内 |
直线性(*1) | ±2%以内 | 直线性(*1) | ±2%以内 |
模拟信号输出 | 0 - 2V | 模拟信号输出 | 0 - 2V |
界面 | RS-232C | 界面 | RS-232C |
电源 | 7号干电池x4节 | 电源 | 7号干电池x4节 |
使用条件 | 温度 : 10 - 60 ℃, 湿度 : 85% R.H. 以下 (且无凝露) | 使用条件 | 温度 : 10 - 60 ℃, 湿度 : 85% R.H. 以下 (且无凝露) |
外形尺寸(W×D×H) | 75×202×16mm | 外形尺寸(W×D×H) | 75×202×16mm |
质量(*2) | 350g | 质量(*2) | 350g |
(*1) 针对拓普康校正光源的校正基准值
(*2) 不含防热外壳
