库号：M327695
煤安证书：MFA190381
证书：CCCMT19.0716G
仪器简介

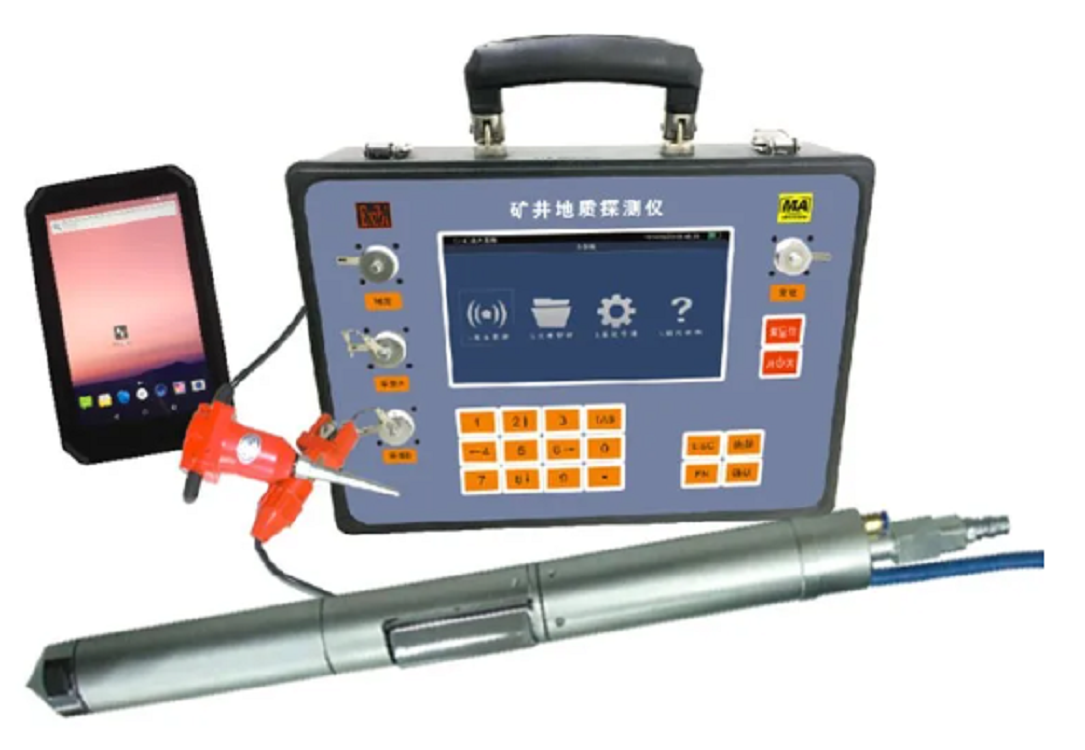

KDZ1114-8C30矿井地质探测仪，是一款全新的全实时矿井地震勘探系统，采用集中式数据采集架构，内置全差分8通道ADC集成仪表运放及AGC控制系统。实现8通道检波器信号的全并行采集和增益控制，选用相应的配置可满足多种矿井地震勘探的应用要求：常规反射探测、矿井面波探测、迎头长距离反射探测。是一款轻便的全并行综合矿井地质探测仪器。
适用范围
巷道迎头前探测
采空区及陷落柱探测
底板岩层完整性特征评价
顶底余煤厚度探测
巷道围岩松动圈探测
面内断层及隐伏构造探测
巷道揭煤距离探测
断层走向追踪探测
隧(巷)道掌子面前方长距离前探测
工作原理
本产品是基于矿井震波运动学和动力学特征理论和全空间反射地震勘探原理，利用仪器SOC级片上系统所嵌入的多任务硬实时内核控制采集相应的观测系统震波信号，并通过能量分解与合成、波场分离、深度偏移等信号处理和数字建模、反演算法、图像处理、地质解析等专项形成矿井地震的各项探测方法，用于解决采掘工作面前方及周边未查明的异常地质构造及影响范围等的预测预报。
主要特点
灵活配置：多种功能组合，可根据客户实际需求(常规地震、面波探测、MSP探测)灵活配置；
集中采集：集中式8道数据同步采集方式，自动增益，各道一致性高；
现场处理：可与KJD3.7手持终端配套使用，通过终端APP实现现场数据预处理；
低耗省电：采用低功耗的大规模集成电路和低功耗设计，可连续工作8小时以上；
：内置有6.4V高性磷酸铁锂电源，属于本质型设备；
防潮防尘：外壳防护等级达到IP54,可在潮湿尘埃环境下使用。
序号
配置名称
主要配置
支持
1
MSP配置
主机+USB传输线+三分量检波器+发爆器外触发装置+多方式启动线+发爆器+充电器
长距离迎头前探
2
面波配置
主机+USB传输线+四通道信号采集线+检波器+压电式铜锤+多方式启动线+充电器
多道面波探测
3
反射配置
主机+USB传输线+检波器+四通道信号采集线+压电式铜锤+充电器
常规地震探测
