费斯托电磁阀应用领域VMPA1-M1H-J-PI
电磁阀
VMPA1-M1 H-J-PI
533343
用于阀岛MPA
作为单个阀安装在4气路板上
阀程序种类丰富

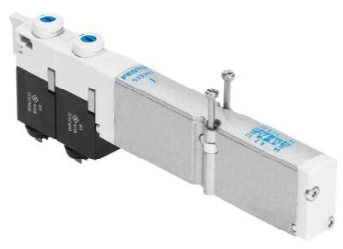

电磁阀
VMPA1-M1H-J-PI
533343
GTIN: 4
阀功能 两位五通双电控
驱动方式 电控
阀尺寸 10 mm
标准标称流量 360 l/min
工作电压 24V DC
工作压力 -0.09 MPa ... 1 MPa
工作压力 -0.9 bar ... 10 bar
结构特点 活塞闸阀
c UL us - (OL)
防护等级 IP65
符合 IEC 60529 标准
密封原理 软密封
安装位置 可选
手控装置 锁定式
按钮式
先导类型 先导驱动
流向 可逆
符号 00991067
搭接 正重叠
信号状态显示器 是
先导压力 Mpa 0.3 MPa ... 0.8 MPa
先导压力 3 bar ... 8 bar
适用于真空 是
标准标称流量，QS-6 360 l/min
打开时间 10 ms
逆转开关时间 15 ms
0 信号的*正向测试脉冲 400 µs
信号为 1 的*负向测试脉冲 200 µs
允许的电压波动 +/- 25%
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6
耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27
耐腐蚀等级 CRC 1 - 低耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
储存温度 -20 °C ... 40 °C
介质温度 -5 °C ... 50 °C
相对空气湿度 40°C 时*为 90％
环境温度 -5 °C ... 50 °C
用于阀安装的*紧固扭矩 0.25 Nm
产品重量 56 g
安装方式 带通孔
材料说明 RoHS 合规
密封件材料 NBR
外壳材料 压铸铝
