LFX3-PT系列
*适合检测镜面物体的凹凸,外壳小巧的光源。
备有根据检测条件可选的2种线间距。
1mm型（型号末尾：A）、2mm型（型号末尾：B）
※本产品是接单生产品。
-
10种发光尺寸，40种机型的产品阵容
-
*300mm的大型尺寸，也备有长方形尺寸
-
LED发光色有红色，白色，蓝色，红外可选择
-
轻量、小巧、薄设计为节省空间做出贡献
特点

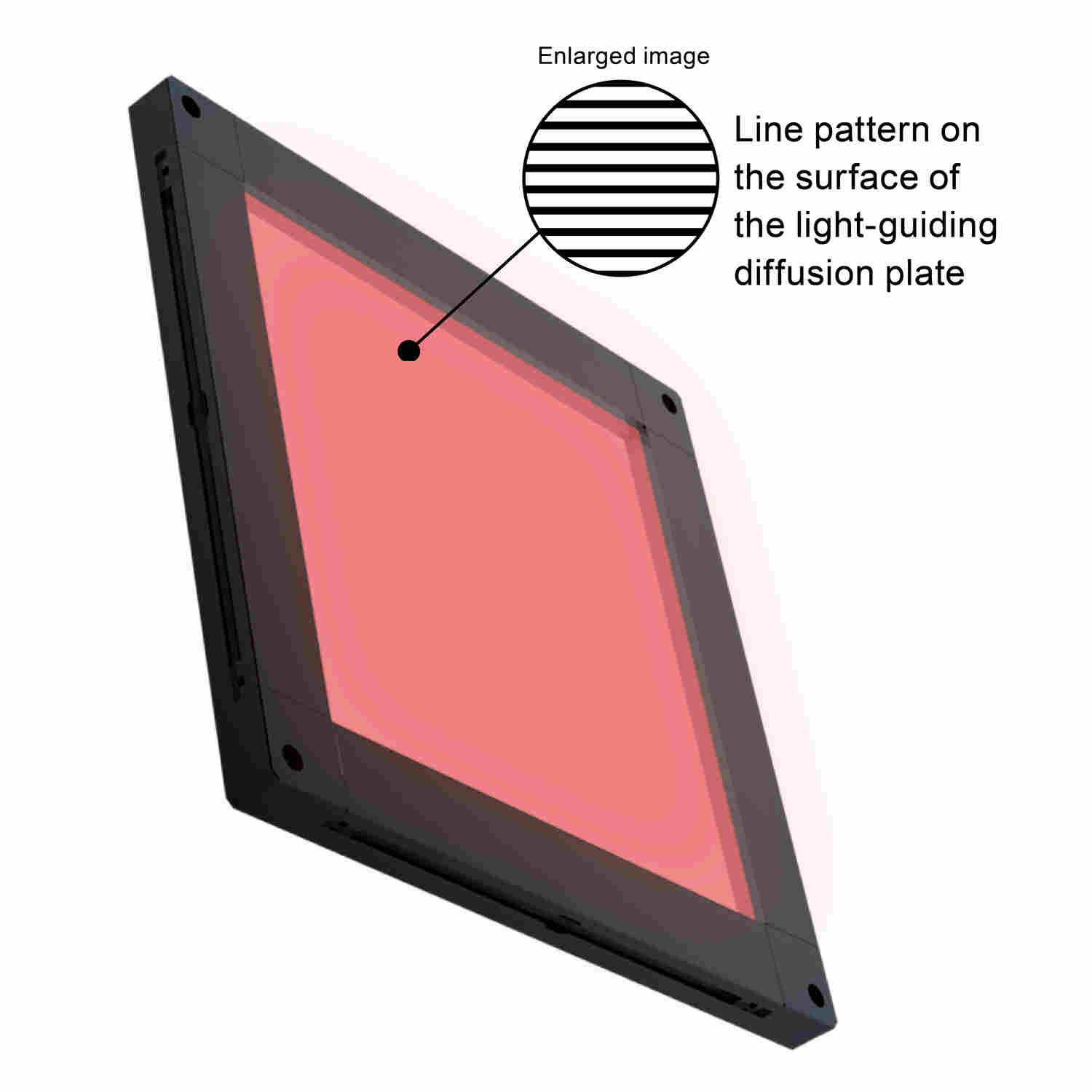

将导光板表面的印刷图案从点状更改为线状，
可对同轴光源难以检测出的镜面物体上，“不明显的凹凸”进行提取并实现成像。
构成例
将柔性基板弯曲成任意形状并在其上面高密度封装LED。
使直射光集中在中心部分进行照射。
电子零件的电极成像
|
内容
|
外观检测
|
|
被测物体
|
电子零件
|
|
提供方案前
|
LED条形光源
|
|
提供方案后
|
LDR2-32RD2
|
|
结果
|
均匀度提高
|
进气阀的字符成像
|
内容
|
字符识别
|
|
被测物体
|
进气阀（汽车零件）
|
|
提供方案前
|
LED环形光源
|
|
提供方案后
|
LDR2-50RD2
|
|
结果
|
强调字符
|
特点
标准的环形光源
通过使用柔性基板，实现环形光源应有的功能。
可倾斜地照射被测物体，使光照射到整个被测物体。
因此，可吸收被测物体位置的微小偏差和倾斜，实现稳定的成像。
*地大幅度抑制LED的温度上升
可通过在基板与铝制外壳之间贴紧散热材料，吸收LED产生的热量。
以此*地大幅度抑制了导致LED老化的发热。
构成例
将柔性基板弯曲成任意形状并在其上面高密度封装LED。
使直射光集中在中心部分进行照射。
