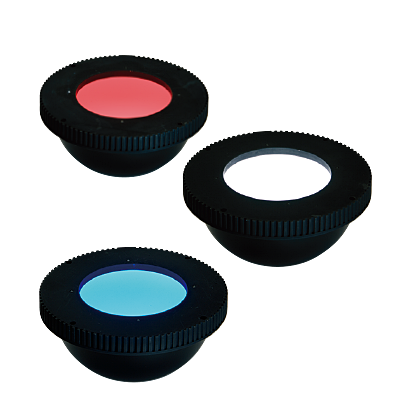

日本CCS圆顶光源HPDS-75BL

HPDS / HPDM 系列

“FALUX 感应”* 可以监控亮度和反馈控制。
*仅包含在 HPDS 系列中。
通过圆顶形反射面板均匀地提供漫射光。

• 内置“FALUX”电路校正亮度变化

  *包含在所有型号中。

  使用取决于输入电压的恒流电路，可以校正各个 LED 的正向电流变化以实现均匀亮度。

  同时，温度补偿电路对因点亮后温度升高或环境温度变化而引起的亮度波动进行补偿。

特点

配备“FALUX感测”，通过感测监控亮度和温度

LED 亮度感应是使用多个内置光电二极管进行的。这不仅可以在连续照明期间准确测量 LED 亮度，也可以在短周期照明期间准确测量 LED 亮度。*亮度存储在照明的内部存储器中，以允许仪器误差调整。
“FALUX 传感”还可以测量照明的 LED 亮度和内部温度，然后在控制器端监控这些测量值。根据监测值，还可以从 OPPF 或 OPPD 系列控制器执行反馈控制，从而可以将工厂默认亮度保持约 40,000 小时。

将柔性基板弯曲成任意形状并在其上面高密度封装LED。
使直射光集中在中心部分进行照射。

电子零件的电极成像

内容	外观检测
被测物体	电子零件
提供方案前	LED条形光源
提供方案后	LDR2-32RD2
结果	均匀度提高

进气阀的字符成像

内容	字符识别
被测物体	进气阀（汽车零件）
提供方案前	LED环形光源
提供方案后	LDR2-50RD2
结果	强调字符

特点

标准的环形光源

通过使用柔性基板，实现环形光源应有的功能。
可倾斜地照射被测物体，使光照射到整个被测物体。
因此，可吸收被测物体位置的微小偏差和倾斜，实现稳定的成像。

*地大幅度抑制LED的温度上升

可通过在基板与铝制外壳之间贴紧散热材料，吸收LED产生的热量。
以此*地大幅度抑制了导致LED老化的发热。

构成例

将柔性基板弯曲成任意形状并在其上面高密度封装LED。
使直射光集中在中心部分进行照射。
