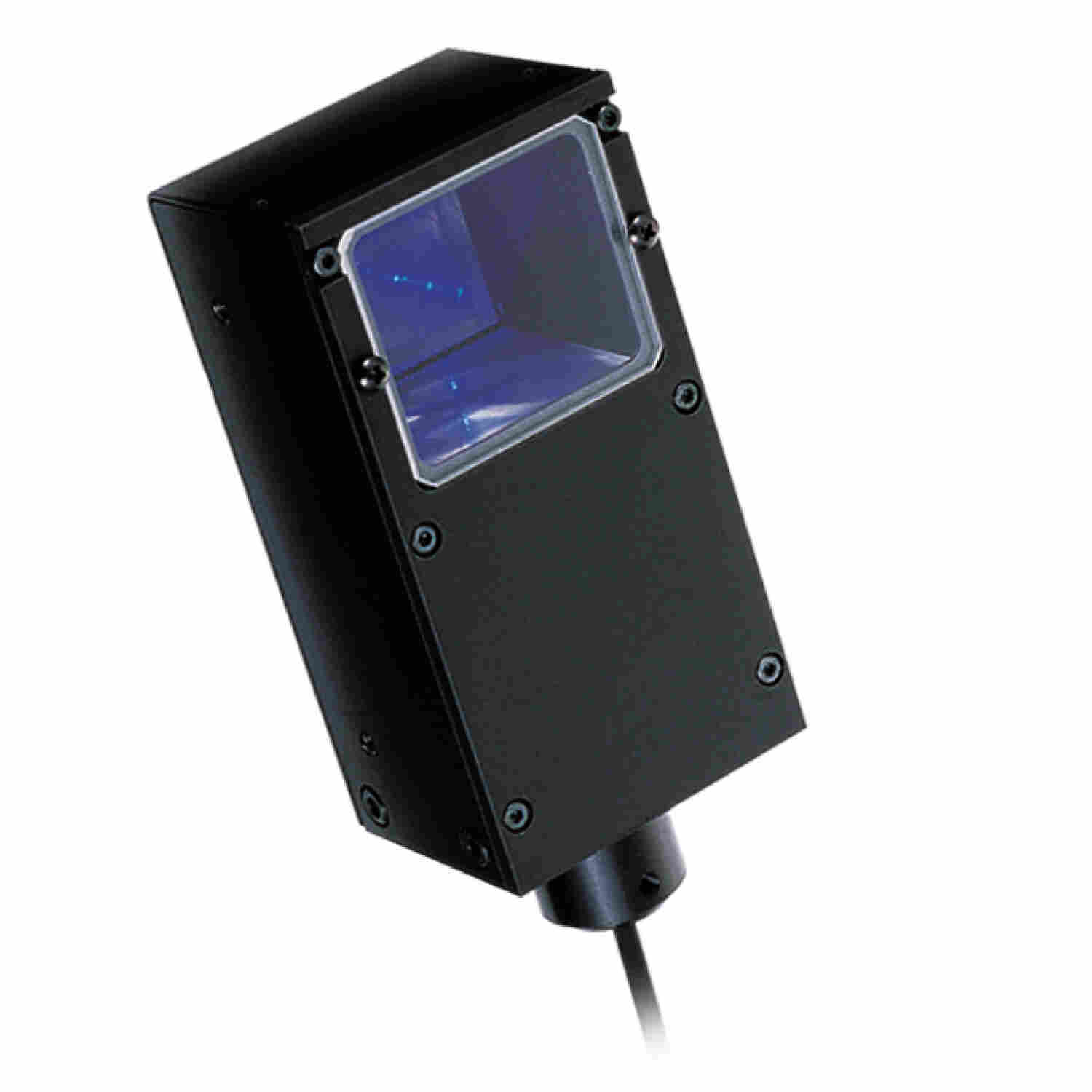

日本CCS平行光源MFU-54X40BL2-12

MFU系列

通过独创的光学设计，可抑制光的衍射，实现高精度的外观成像。
适用于要求高精度的尺寸测量、伤痕及褶皱检测。
产品阵容有与传统产品相同的12V机型、新的24V机型，
新增可以与点光源组合使用的背光源单元（KT-MFU)。

特点

照射适合高精度的尺寸测量、伤痕及褶皱检测的光

• 通过独创的光学设计，实现可抑制光衍射的高精度成像。
  可根据使用的成像侧镜头进行集光调整。

成像实例：牙间刷的外观检测

■普通的光源

• •

■平面光源（高亮度类型）
 TH2-27X27BL

• •

■平面光源（高指向性类型）
 TH2-27X27BL-PM

• •

■MFU系列
 MFU-34X30BL2

• •

  由于平面光源会产生光衍射，难以实现强调边缘部分的成像。
  MFU系列可抑制光的衍射，实现强调边缘部分的成像。

备有12V 、24V机型

• 备有与传统产品相同的12V机型和全新的24V机型。
  使用24V机型，并和我司的24V光源同时使用时，可只使用一台电源。

■传统产品

• •
    与24V光源并用时，
    需要分别选择对应的12V和24V电源。

■更新产品

• •
    使用24V机型时，
    即使同时与其他24V光源并用，
    也可以通过一台电源进行控制。

电子零件的电极成像

内容	外观检测
被测物体	电子零件
提供方案前	LED条形光源
提供方案后	LDR2-32RD2
结果	均匀度提高

进气阀的字符成像

内容	字符识别
被测物体	进气阀（汽车零件）
提供方案前	LED环形光源
提供方案后	LDR2-50RD2
结果	强调字符

特点

标准的环形光源

通过使用柔性基板，实现环形光源应有的功能。
可倾斜地照射被测物体，使光照射到整个被测物体。
因此，可吸收被测物体位置的微小偏差和倾斜，实现稳定的成像。

*地大幅度抑制LED的温度上升

可通过在基板与铝制外壳之间贴紧散热材料，吸收LED产生的热量。
以此*地大幅度抑制了导致LED老化的发热。

构成例

将柔性基板弯曲成任意形状并在其上面高密度封装LED。
使直射光集中在中心部分进行照射。
