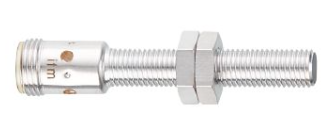

电感式接近开关
IE5318
IEK3002BBPKG/OELVER/US-104
用于空间受限的情况
清晰明确地指示开关状态
坚固的金属外壳，适用于严苛的工业环境
极高的开关频率
感应范围大，正常运作时间长
产品特征
电气设计 PNP
输出功能 常开
感应距离 [mm] 2
外壳 螺纹结构
尺寸 [mm] M8 x 1 / L = 60
应用
特殊的性能 增长的感应距离
电气数据
工作电压 [V] 10...30 DC
电流损耗 [mA] < 10
防护等级 III
反相保护 有
输出
电气设计 PNP
输出功能 常开
开关量输出DC电压降*值 [V] 1.6
开关量输出DC的持续电流负载 [mA] 100
开关频率DC [Hz] 800
短路保护 有
过载保护 有
监控范围
感应距离 [mm] 2
实际感应距离 Sr [mm] 2 ± 10 %
工作距离 [mm] 0...1.62
增长的感应距离 有
精度/偏差
校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3
迟滞 [Sr的百分比] 1...20
开关点偏移 [Sr的百分比] -10...10
工作条件
环境温度 [°C] -25...70
外壳防护等级 IP 67
/测试
EMC电磁兼容
EN 61000-4-2 ESD
4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射
3 V/m
EN 61000-4-4 Burst
2 kV
EN 61000-4-6 射频场感应的传导抗扰度
3 V
EN 55011
等级B
MTTF [年] 1379
包括嵌入式软件 有
UL
Ta
-25...70 °C
Enclosure type
Type 1
电源
Limited Voltage/Current
UL编号
A028
文件数量UL
E174191
机械技术数据
重量 [g] 23.2
外壳 螺纹结构
安装 齐平安装
尺寸 [mm] M8 x 1 / L = 60
螺纹代号 M8 x 1
原材料 黄铜 白青铜-镀层; 感应面: LCP 桔黄色; LED窗口: PEI; 固定螺母: 黄铜 白青铜-镀层
拧紧扭矩 [Nm] A = 5 mm: 1,5 Nm; B: 2 Nm
金属外壳 否
显示器/操作件
显示
开关状态
4 x 90° LED, 黄色
附件
供货范围
固定螺母: 2
注释
包装单位 1 件
电气连接 - 插头
接口 接插件: 1 x M12; 译码: A
