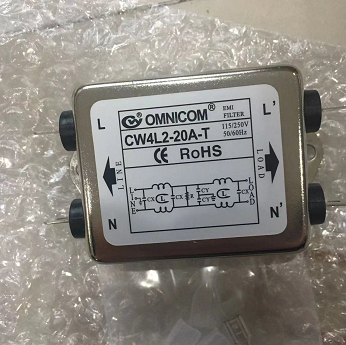

台湾OMNICOM电源滤波器CW4L2-20A-T实物详图
电源滤波器一般都设计为只由电阻、电容及电感组成的被动滤波器，没有像晶体管之类的主动元件。上图是一个电源滤波器的例子，电源滤波器的上方接电源，电源端有一个共模电感，也就是电源的二条线依同一个方向绕在铁心上，电源线上若有共模讯号，其在共模电感产生的磁场会相加，因此有较大的阻抗，而差模讯号在共模电感产生的磁场会互相抵消，因此可以流过共模电感。电源流过的电流主要是共模的，但上面噪声也可能会以差模的形式出现，若要抑制差模噪声，需要另外使用差模电感，或是各相有个别的电感器。
CW12B-30A-R（三相三线）
CW4L2-3A-R（导轨）
CW12B-40A-S（三相三相）
CW4N-10A-R(三相 220V)
CW4L2-16A-R
CW3-20A-S
CW4N-30A-R(三相380V)
CW4L2-6A-T
CW4L2-10A-S DC
CW12B-20A-R(三相三线)
CW12B-20A-S005
CW4-30A-S
CW12B-40A-S（三相三线）
电源滤波器是由电容、电感和电阻组成的滤波电路，又名"电源EMI滤波器"，或是"EMI电源滤波器"，一种无源双向网络，它的一端是电源，另一端是负载。电源滤波器的原理就是一种--阻抗适配网络:电源滤波器输入、输出侧与电源和负载侧的阻抗适配越大，对电磁干扰的衰减就越有效。滤波器可以对电源线中特定频率的频点或该频点以外的频率进行有效滤除，得到一个特定频率的电源信号，或消除一个特定频率后的电源信号。
为确保电源滤波器的性能以及设备和人身安全，必须进行耐压测试。耐压测试是在极端工作条件下的测试。若CX电容器的耐压性能欠佳，在出现峰值浪涌电压时，可能被击穿。它的击穿虽然不危及人身安全，但会使滤波器功能丧失或性能下降。CY电容器除了满足接地漏电流的要求外，还在电气和机械性能方面具有足够的安全余量，避免在极端恶劣的环境条件下出现击穿短路现象。
型号列举
CW4L2-20A-T
CW4L2-20A-R（导轨）
CW4L2-10A-R 220V
CW4L2-30A-R
CW4EL2-30A-S
CW4L2-6A-R
CW4L2-30A-R（导轨）
CW12B-20A-S（三相三线）
CW4L2-6A-R（导轨）
CW4L2-40A-S
CW12B-60A-S
台湾OMNICOM电源滤波器CW4L2-20A-T实物详图
