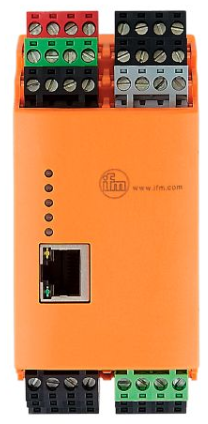

产品介绍德国IFM易福门继电器VSE100
振动分析模块
VSE100
DIAGNOSTIC ELECTRONICS
用于对机械和设备振动的可靠监控
根据失衡、滚动元件轴承或齿轮状态的基于条件维护
*多 4 个振动传感器进行同时检测的输入
预报警和主报警的两个开关输出
用于监控进一步测量变量的模拟输入
产品特征
频率范围 [Hz] 0.1...12000
应用
设计 通过PC软件参数设定 VES004
应用 持续振动监测
电气数据
工作电压公差 [%] 20
工作电压 [V] 24 DC; (如果使用IEPE输入: 24 V + 20%; IEPE = 集成电子压电)
电流损耗 [mA] 200; (24 V)
防护等级 III
的输入/输出
输入和输出数 16; (可配置)
输入和输出数 数字输入数: 8; 模拟量输入数: 2; 动态输入数量: 4; 数字输出数量: 2; 模拟输出数量: 1
输入
输入数 10
数字输入数 8; (可配置)
数字输入输入电路 HTL
模拟量输入数 2
模拟输入（电流） [mA] 4...20
模拟量输入的分辨率 12
动态输入数量 4
动态输入 - 信号 0...10 mA / IEPE / 4...20 mA
动态输入 - 分辨率 [bit] 16
动态输入 - 频率范围 [Hz] 0,1...12000
动态输入 - 取样率 [kSamples] 100
输出
输出数量 2
输出信号 开关信号; 模拟信号
电气设计 PNP
数字输出数量 2; (可配置)
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降*值 [V] 2
开关量输出DC的持续电流负载 [mA] 100
模拟输出数量 1; (可配置)
模拟电流输出 [mA] 0...22; (0...10 V)
负载*值 [Ω] 500
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
频率范围 [Hz] 0.1...12000
接口
通信接口 Ethernet
协议 TCP/IP
工作条件
环境温度 [°C] 0...70
存储温度 [°C] 0...70
外壳防护等级 IP 20
/测试
EMC电磁兼容
EN 61000-6-2
EN 61000-6-3
MTTF [年] 89
UL
Ta
70 °C
Enclosure type
1
电源
Limited Voltage/Current
机械技术数据
重量 [g] 460.6
外壳 塑料外壳
安装方式 导轨; (TH35/EN60715)
尺寸 [mm] 114 x 50 x 105
原材料 PA
数据存储器
历史记录 有
缓冲式数据存储器 有
数据存储器类型 环存储器; FIFO
实时时钟类型 有;
存储器位置 内部的
存储间隔 min. 1 min
存储大小 881664 数据记录
附件
附件(可选)
交叉以太网跳线用于直接连接PC
注释
包装单位 1 件
电气连接
接口 公母接头: ; 电缆长度*值: 250 m
