电源电缆
工业以太网电力铜缆
需要不同的电缆类型来为工业以太网/ PROFINET 或 PROFIBUS 和 IO-Link 设备供电。应使用列出的电源电缆。用于防护等级 IP65/67 的设备，以连接信号触点或 SCALANCE 组件的 24 V DC 电源（2x0.75 电源电缆），电源（5x1.5 电源电缆或 4x1.5 电源电缆）用于 SIMATIC ET 200SP/RF18xC 以及用于连接 IO-Link 传感器/执行器和设备。
预装配的电源电缆（M12 电源电缆，控制连接电缆）和 IO-Link 电缆继续以不同的长度提供给电源。
UL
在售各种电缆型号，其中大多数型号通过 UL/ETL 。
坚固的 2 芯、4 芯或 5 芯圆形电缆，用于将信号触点、电源和 IO-Link 设备连接到工业领域 IP65/67 组件。
电缆类型

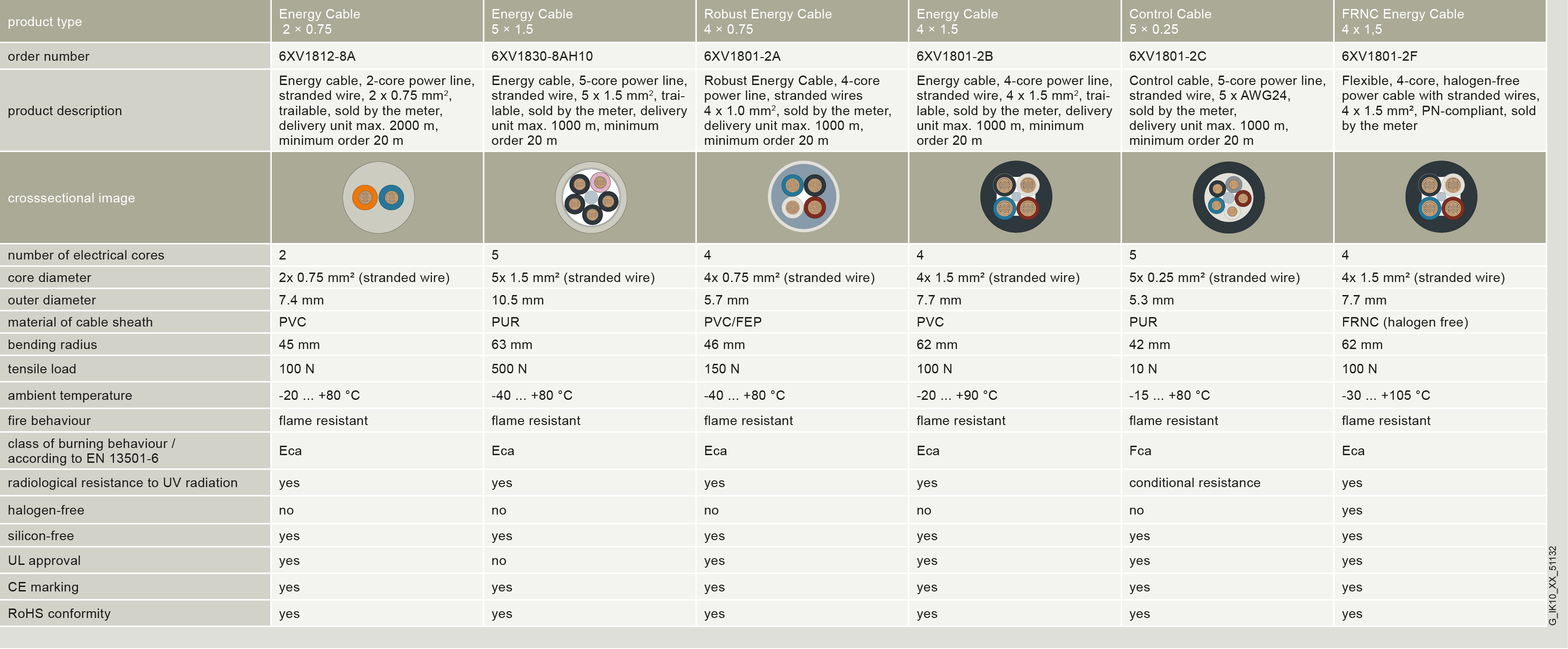

以下具有工业功能的电源电缆可用于连接电源和信号触点：
|
商品编号 |
6XV1812-8A |
6XV1801-2F |
6XV1830-8AH10 |
6XV1801-2C |
|
|---|---|---|---|---|---|
|
产品类型名称 |
电源电缆 2 x 0.75 |
电源电缆 5 x 1.5 |
控制电缆 5 x 0.25 |
||
|
产品描述 |
电源线（2 芯），按米销售，未装配 |
电源线（5 芯），按米销售，未装配 |
柔性控制电缆（5 芯），按米销售，未装配 |
||
|
应用适宜性 |
将信号触点和 24 V 电源连接在 SCALANCE X 及 SCALANCE W 上 |
利用 7/8" 电源接口为 ET 200 模块供电 |
|||
|
导线名称 |
L-YY-2x1x0.75 GR |
L-Y11Y-Z 5x1x1.5 GR |
LIHH11Y 5X1X0.25 软件 |
||
|
电气数据 |
|
|
|
|
|
|
绝缘电阻系数 |
1 GΩ·m |
1 GΩ·m |
|||
|
工作电压 有效值 |
600 V |
80 V |
600 V |
300 V |
|
|
导线截面 电源线 |
0.75 mm² |
1.5 mm² |
1.5 mm² |
0.4 mm² |
|
|
持续电流 电源线 |
6 A |
16 A |
16 A |
2.5 A |
|
|
机械参数 |
|
|
|
|
|
|
电线数量 |
2 |
4 |
5 |
5 |
|
|
AWG 号码 |
24 |
||||
|
外径 |
|
|
|
|
|
|
1.3 mm |
1.6 mm |
1.55 mm |
0.7 mm |
|
|
2.5 mm |
2.3 mm |
2.73 mm |
1.2 mm |
|
|
7.4 mm |
7.7 mm |
10.5 mm |
5.3 mm |
|
|
外径的对称公差 电缆护套的 |
0.3 mm |
0.3 mm |
0.3 mm |
0.3 mm |
|
|
绞合元件规格 |
对 |
否 |
|||
|
导线等级 |
5 |
5 |
5 |
||
|
材料 |
|
|
|
|
|
|
铜，裸露 |
铜，裸露 |
铜，裸露 |
铜，裸露 |
|
|
PVC |
PVC |
|||
|
PVC |
PUR |
PUR |
||
|
产品组件 PE 连接 |
不 |
不 |
是的 |
不 |
|
|
标识 芯线的 |
颜色 |
颜色 |
颜色，数字 |
颜色 |
|
|
颜色 |
|
|
|
|
|
|
棕色/蓝色 |
棕色/白色/蓝色/黑色 |
4x黑色，1x粉色 |
棕色/白色/蓝色/黑色/灰色 |
|
|
灰色 |
黑色 |
灰色 |
黑色 |
|
|
弯曲半径 |
|
|
|
|
|
|
19 mm |
31 mm |
27 mm |
21 mm |
|
|
45 mm |
62 mm |
63 mm |
42 mm |
|
|
57 mm |
62 mm |
75 mm |
||
|
弯曲循环次数 |
100 000 |
5 000 000; 弯曲半径为 75 mm、加速度为 4 m/s² 和速度为 180m/min时，牵引链弯曲循环为500 万次 |
|||
|
拉力负荷 *值 |
100 N |
100 N |
500 N |
10 N |
|
|
单位长度重量 |
70 kg/km |
109 kg/km |
149 kg/km |
40 kg/km |
|
|
环境条件 |
|
|
|
|
|
|
环境温度 |
|
|
|
|
|
|
-20 ... +80 °C |
-40 ... +105 °C |
-40 ... +80 °C |
-15 ... +80 °C |
|
|
-20 ... +80 °C |
-40 ... +105 °C |
-40 ... +80 °C |
-25 ... +80 °C |
|
|
-20 ... +80 °C |
-40 ... +105 °C |
-40 ... +80 °C |
-25 ... +80 °C |
|
|
-20 ... +80 °C |
-30 ... +105 °C |
-40 ... +80 °C |
-15 ... +80 °C |
|
|
燃烧性能 |
阻燃性符合 IEC 60332-1 |
阻燃性符合 IEC 60332-1-2 |
阻燃性符合 IEC 60332-1 |
阻燃性符合 IEC 60332-1-2，UL 2556，章节9.3 (FT1)，CSA C22.2 编号2556，UL 1581，章节1061（电缆燃烧） |
|
|
燃烧性能等级 符合 EN 13501-6 |
Eca |
Eca |
Eca |
Fca |
|
|
耐化学性 |
|
|
|
|
|
|
耐抗性受条件影响 |
DIN EN 60811-2-1 |
耐油性符合 DIN EN 60811-404 (7x24h/90°C) |
||
|
耐抗性受条件影响 |
耐抗性受条件影响 |
耐抗性 |
耐抗性受条件影响 |
|
|
耐抗性受条件影响 |
耐抗性受条件影响 |
耐抗性受条件影响 |
耐抗性受条件影响 |
|
|
放射折射性 抵抗 UV 射线 |
耐抗性 |
耐抗性 |
日光耐受性符合 UL 2556 章节4.2.8.5 (720h) |
||
|
产品特点，产品功能，产品组件 常规 |
|
|
|
|
|
|
产品特点 |
|
|
|
|
|
|
不 |
是的 |
不 |
是的 |
|
|
是的 |
||||
|
是的 |
是的 |
是的 |
是的 |
|
