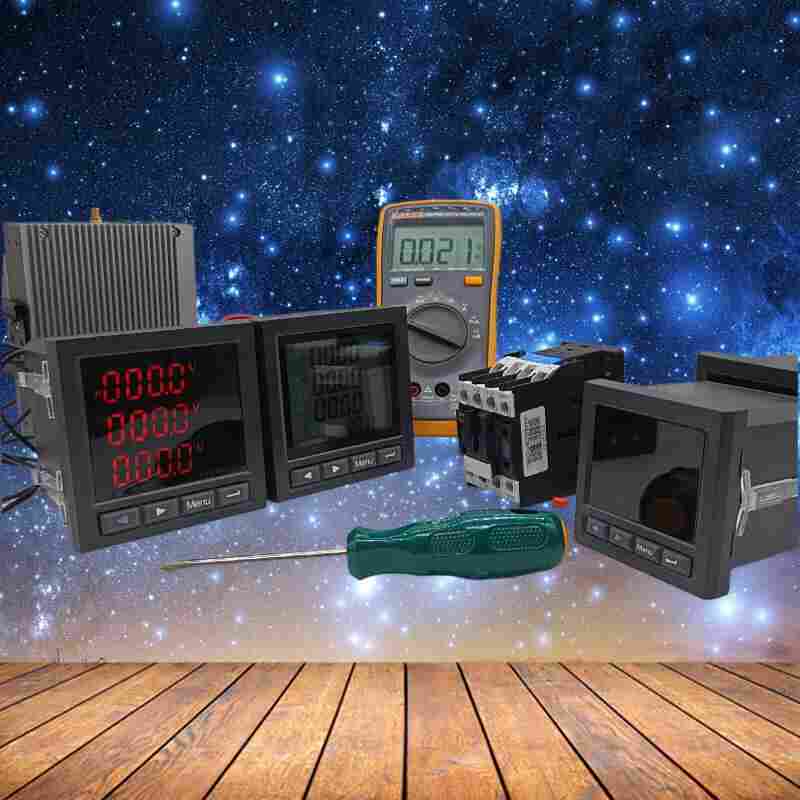

GEC2011综合电力监控仪表GEC2011-江苏舜高2022已更新
发布时间：2022-09-20
GEC2011综合电力监控仪表是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
GEC2011综合电力监控仪表产品介绍
郑州
是一种具有可编程功能、自动化测量、LCD（或 LED）显示、电能累加、实时时钟、智能分析、数值记忆、数字通讯等功能为一体的智能三相综合电力参数监测仪表。该仪表具备同时测量电网中电流、电压、频率、有功功率、无功功率、视在功率、正反向有功电能、正反向无功电能、功率因数等电量的功能。适用于变压器、发电机组、电容器组和电动机等的分布式检测，电力电网、自动化控制系统的现场监测及工业自动化。
GEC2011综合电力监控仪表功能特点
高精度电量测量和电能计量
32条SOE 事件顺序记录、定值越限监视
三相电压/ 电流不平衡度分析、谐波畸变率分析
三相电压/ 电流谐波和2~31 次分次谐波分析
支持4 路DI 、2 路DO 输入输出
支持分时计费、需量及*值记录
接线诊断
RS-485 通信口，支持Modbus 通信规约
点阵液晶显示
防护等级IP65
GEC2011综合电力监控仪表技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
1）辅助电源：
多功能电力仪表具备通用的(AC/DC)电源输入接口，若不作特殊声明，提供的是AC/DC85~270V电源接口的标准产品，保证所提供的电源适用于该系列的产品，以防止损坏产品。
注：采用交流供电时，建议在火线一侧安装1A丝电力品质较差时，建议在电源回路安装浪涌器防止雷击，以及快速脉冲群器。
2）输入信号：
多功能电力仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致对称，其具有多种接线方式。适用于不同的负载形式。
注：具体接线及仪表参数（脉冲常数等）见仪表所带接线图。
说明：
A、电压输入：输入电压应不高于产品的额定输入电压（100V或400V），若无注明，出厂为AC0~500V、高于500V应考虑使用PT，在电压输入端须安装1A丝。
B、电流输入：标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路。建议使用接线排，不要直接接CT，以便拆装。
C、要确保输入电压、电流相对应，顺序一致，方向一致；否则会出现功率和电能的数值和符号错误！！！
D、仪表输入网络的配置根据系统的CT个数决定，在2个CT的情况下，选择三相三线两元件方式；在3个CT的情况下，选择三相四线三元件方式。仪表接线、仪表编程中设置的输入网络NET应该同所测量负载的接线方式一致，不然会导致仪表测量的电压或功率不正确。其中在三相三线中，电压测量和显示的为线电压；而在三相四线中，电压测量和显示为电网的相电压
舜高智能售后服务政策
我公司所有供应货物都有合格的《质量检测报告》和相关的产品合格证，符合*的相关规定; 并保证及时提供仪器仪表所需的外检报告、*强制要求的检测报告呢等一切证件，并保证所有证件真实、合法、有效。2、我公司所有供应货物如经贵公司书面确认供应后，对涉及到该货物的使用性能和质量指标的生产厂家、原材料、生产工艺等不作随意更换，如有更换，我公司会在更换之前至少提前20个工作日书面告知贵司。 3、我公司供应产品均保证1年包换，3年保修。如因我方供应产品质量问题，造成贵公司的产品质量问题或不良影响，我方自愿承担该批货物价款的赔偿，并承担由此所造成的所有损失及法律责任。 4、我公司认可贵公司的货物验收制度和仓库保存条件，并在对供应货物进行验收时，自愿严格遵守贵公司的货物验收制度 5、我公司对未通过验收的货物，我公司保证在贵公司规定时间内补充合格的货物，否则自愿承担由此造成的所有损失。 6、我公司对通过验收的货物，在贵公司投入使用之前，出现相关证照不全、不符及任何质量问题的，我公司*无条件退货，并在贵公司规定时间内补充合格的货物，否则自愿承担由此造成的所有损失。7、我公司*严格遵守*关于标签标识方面的管理规定，保证产品外包装符合要求。
GEC2011综合电力监控仪表GEC2011-江苏舜高2022已更新是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
