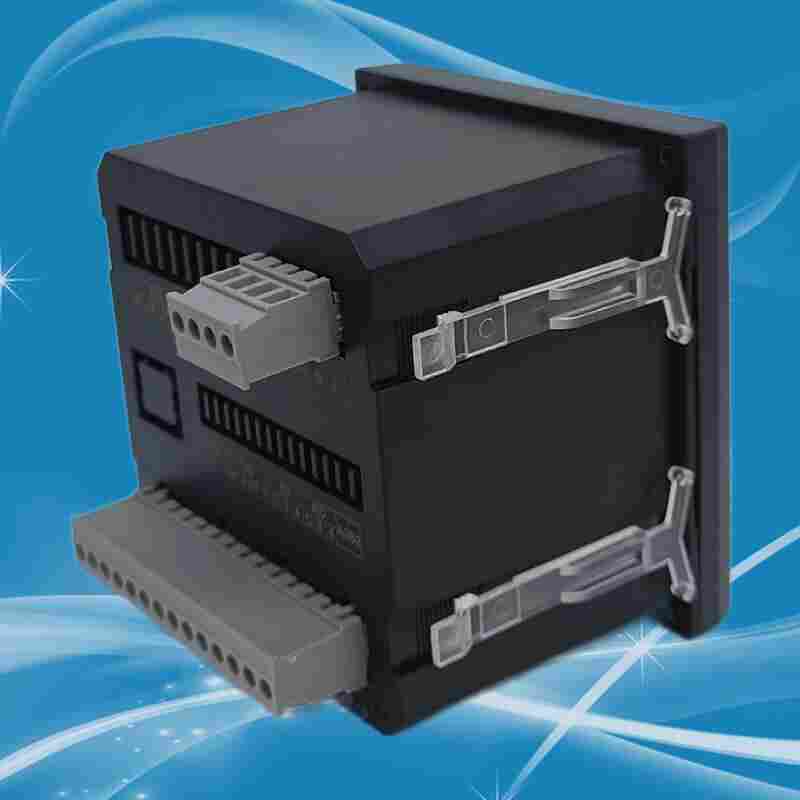

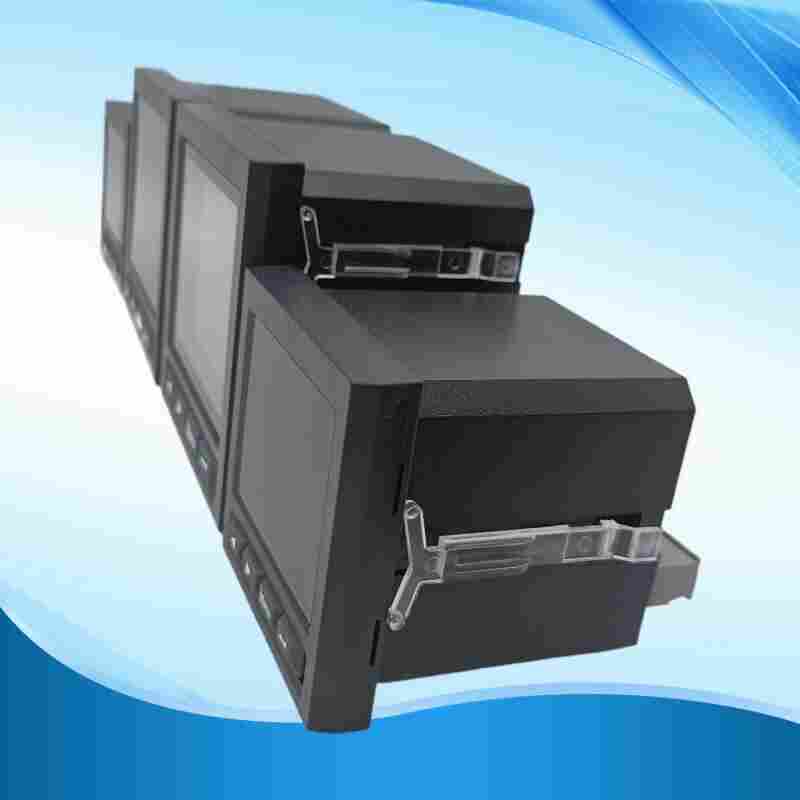

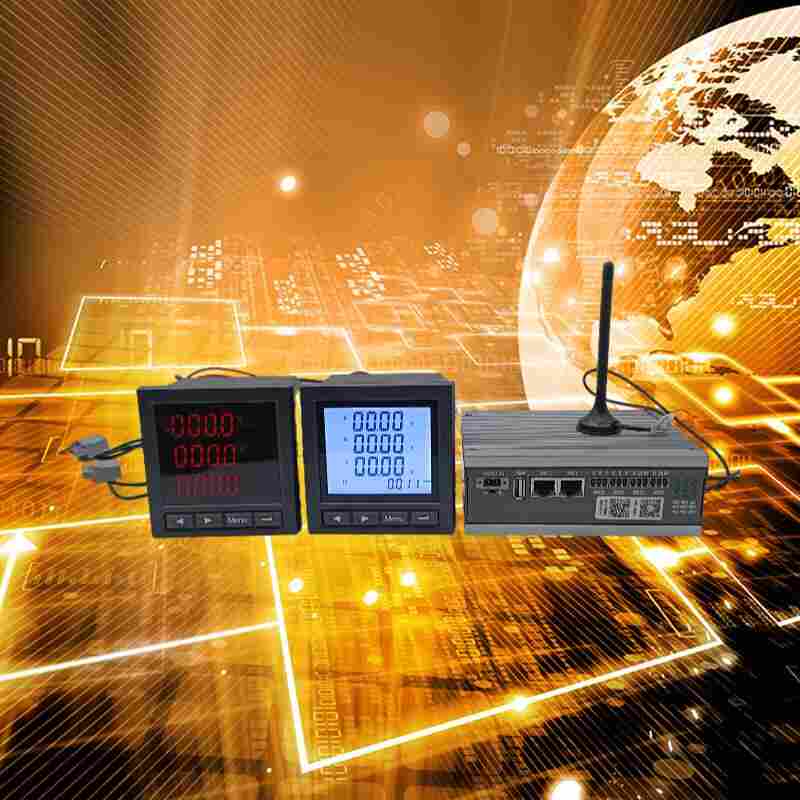

Acuvim392高精度电能质量分析仪Acuvim392-江苏舜高2022已更新
发布时间：2022-09-20
Acuvim392高精度电能质量分析仪是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
Acuvim392高精度电能质量分析仪产品介绍
沧州
网络多功能液晶仪表是一种具有可编程功能、自动化测量、段码液晶显示、电能累加、数字通讯等多功能为一体的智能三相综合电力参数监测仪表。它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够代替电量变压器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。其结构紧凑、电路*、测量功能强大，是对传统仪表的性设计。可广泛应用电力、邮电、石化、煤炭、冶金、铁道、市政、只能大厦等行业、部门的电气装置、自动控制、调度系统以及能效管理系统。
Acuvim392高精度电能质量分析仪功能特点
电量测量
相 电 压：Ua、Ub、Uc
线 电 压：Uab、Ubc、Ucb
电 流：Ia、Ib、Ic
有功功率：Pa、Pb、Pc、P (有功分相功率及功率)
无功功率：Qa、Qb、Qc、Q (无功分相功率及功率)
视在功率：Sa、Sb、Sc、S (视在分相功率及功率)
功率因数：Pfa、Pfb、Pfc、Pf (分相及平均功率因数)
频 率：F
电能计量
有功电能：+Ep、-Ep (正向与反向有功电能)
无功电能：+Eq、-Eq (正向与反向无功电能)
测量方式
可选择3相3线、3相4线
Acuvim392高精度电能质量分析仪技术指标
工作电源：85VAC~265VAC/85VDC~265VDC,功耗<5w
模拟量采样率：64点/周期
可支持接线方式：三相四线制3CT、1CT和三相三线制3CT、2CT、1CT
RS485通讯：支持Modbus规约，通讯速率（600,1200,2400,4800,9600，19200），结点容量32个
通讯响应时间：20ms（9600bps）
使用环境：﹣20℃~60℃
湿度：95%不结露
绝缘符合DL478、振动符合GB7261-87、抗干扰符合GB6162
防护等级：面板IP54，壳体IP20
重量：0.5Kg
跟踪频率范围：45~65Hz（分辨率:0.02Hz）
精度：采集部分（U，I）0.2级，计算部分（P，Q，S）0.5级；（需0.2级订货时注明）
PT频率输入：二次侧220V或标准100V（输入连续过载到1.25倍额定值）；一次侧100V~35000V
CT额定输入：5A/1A（连续过载到2倍额定值），（订货时注明需求类型）
工作温度：LCD显示：-10℃~+45℃；LED显示：-10℃~+55℃
储存温度：-20℃~+70℃等
相对湿度：≤93%RH，不结露，无腐蚀性气体场所
海拔高度：≤2500m
安装使用说明
数显电力仪表的安装方法：
1、在固定的配电柜上，选择合适的地方开一个开孔尺寸的安装孔。
2、取出数显电力仪表，松开螺丝，取下固定夹。
3、将仪表安装插入配电柜的仪表孔中。
4、插入仪表的固定夹，固定螺丝。
舜高智能售后服务政策
售后服务范围 工程验收合格后进入系统保修阶段，系统保修期为叁年。在此期间，设备及集成系统中出现非人为引起的质量问题出现故障或不合格部分，使用方应向我司出具详细的书面报告，说明问题的细节情况。我方将负责免费检测、维修（更换配件、更换产品）及系统调试，直至正常运行。 由于使用方对设备不被授权的修改、不正确的使用造成的设备 问题；由于战争、海啸、地震或其它不可抗拒因素所引起的故障或损伤等情况不在保修范围内。 系统保修结束后，我公司将对该系统实施终身维护计划，对于由于工作人员操作不当等人为因素造成的系统损坏，我方将收取适当的费用予以维修及恢复，同时，对于客户日后提出的系统扩展等需求，我方将提供软件升级支持及提供进的技术解决方案
