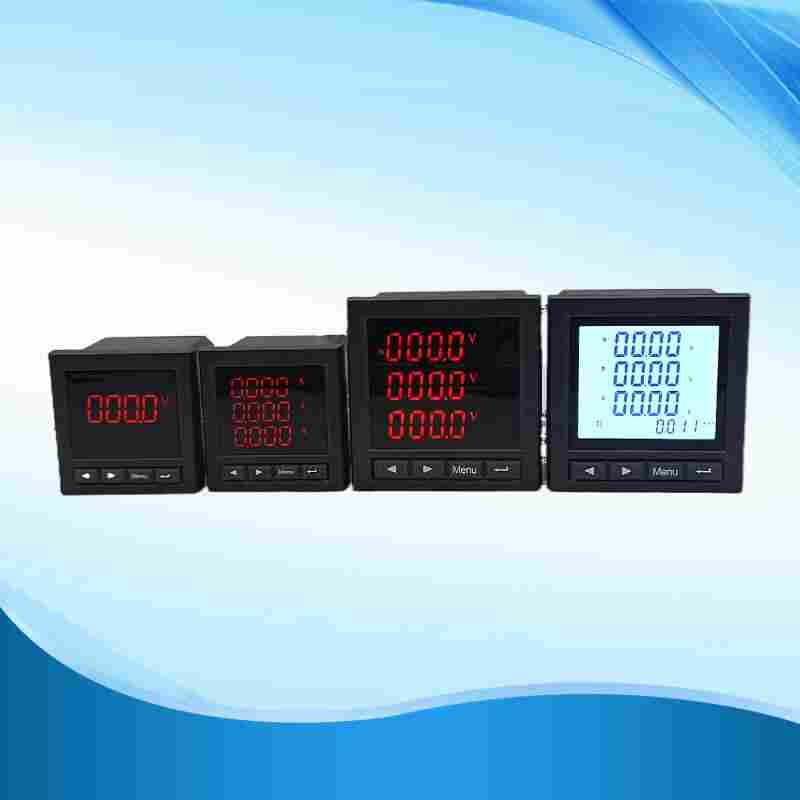

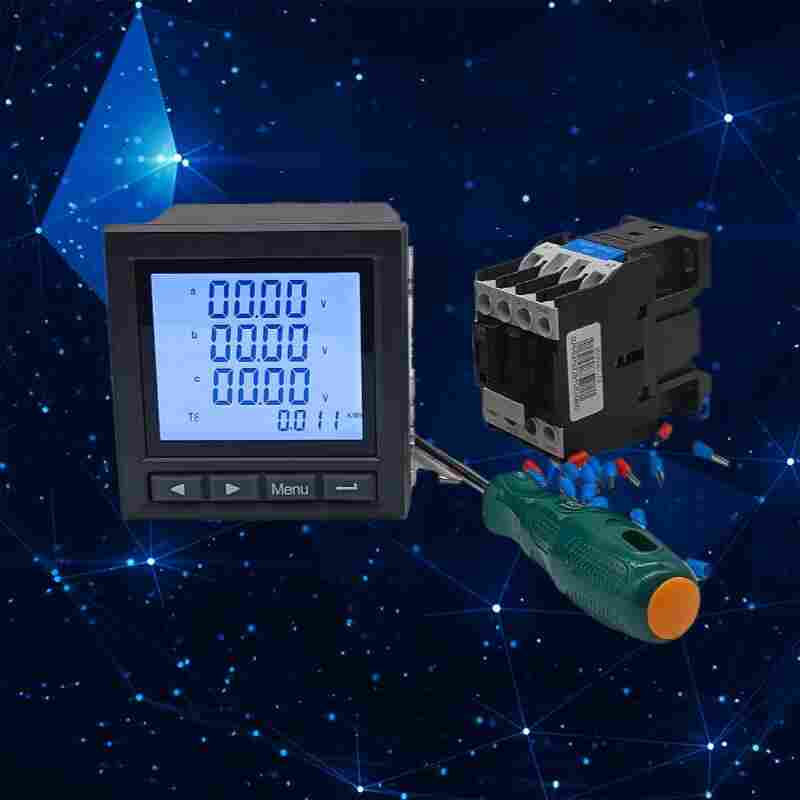

PD800GK-M14三相智能数显表PD800GK-M14-江苏舜高2022已更新
发布时间：2022-09-20
PD800GK-M14三相智能数显表是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
PD800GK-M14三相智能数显表产品介绍
锦州

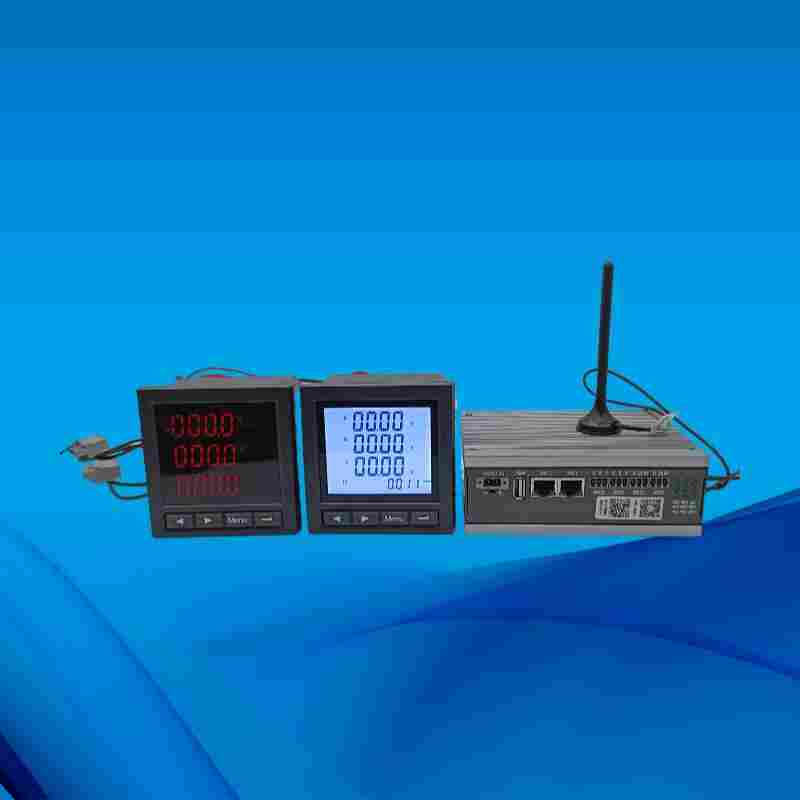

多功能电力仪表能够高精度测量三相电网系统中所有常用的电量参数：三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、有功电能、无功电能，并带有通讯接口和电能脉冲输出功能。采用MODBUS-RTU通讯协议，实现LED/LCD现场显示和远程RS-485数字通讯。具有安装方便、接线简单、维护便利、工程量小、现场可编程设置输入参数等特点，并且能够完成与业界不同PLC，工控计算机的组网通信。
PD800GK-M14三相智能数显表功能特点
测量：单相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能
LED显示：单相LED数码显示，可视度高
LCD显示：STN蓝屏/黄屏、宽视角、高品质、高清晰LCD液晶屏显示
通讯：RS485通讯，MODBUS-RTU协议
输出：2路电能脉冲输出（脉冲常数3200imp/kwh）
扩展：可直接从电流、电压互感器接入信号，现场可编程设置输入参数变比
用途：进线、母线以及重要配出回路，适用于GCS、GCK、MNS、GGD等柜型
附加功能：开关量输入与输出，变送输出
PD800GK-M14三相智能数显表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级

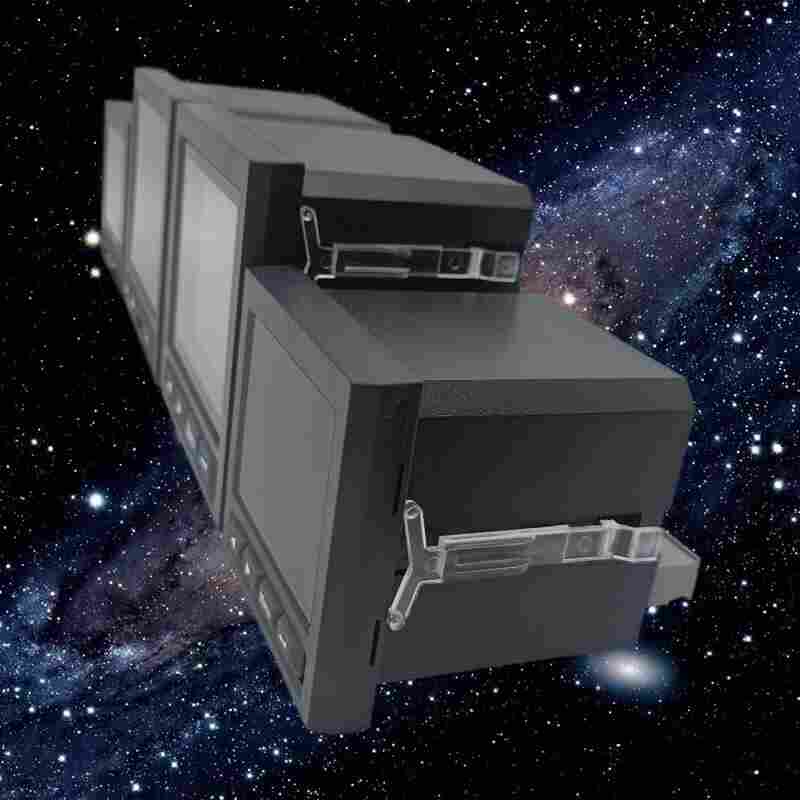

外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
数显表的使用注意事项如下：
1、使用前，仪表需通电15分钟。
2、注意防止震动和冲击，不要在有量灰尘和量气体的地方使用。
3、输入导线不宜过长，如被测信号输入端较长时请双绞线。
4、若信号伴随高频干扰，应在线里低频过滤器。
5、长时间存放未使用时，请每三个月通电一次不少于4小时。
6、长期保存应避开直射光线，宜存放在环境温度-25°C~55°C.
7、如仪表无显示，应先检查辅助电源，电压是否在范围内。
8、如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。
9、除非PT有足够功率，否则不能使用PT信号同时作为辅助电源，以保证仪表正常工作。
10、CT回路中的电流接线端子螺丝务必拧紧，保证进/出线接触可靠，以免产生故障。
11、若要校验仪表，校验仪器应优于0.1级，才能保证校验精度。
舜高智能售后服务政策
舜高智能本着“高质量，优服务，求发展”的精神，以“产品、合理价格、贴心服务”的理念和负责、公开的原则向您郑重*： 一、我方确保按中标结果确定的设备配置和价格供货。 二、质量保证：我方提供设备全部为全新设备（包括零部件），且设备的各零部件是产品出厂时的原始配置，设备质量符合*质量检测标准，我方提供的设备全部都有相关*或行业证书。 三、包装：我方提供的设备将严格按照标准包装完好，并*完全无损的运抵现场。由于包装不善所引起的货物锈蚀、损坏和损失均由我方承担。 四、验收：我方*所供设备开机正常，随机的备品、备件、手册和相关资料齐全。验收过程中如出现问题，我方将严格按照*“三包”政策执行。
