PZ72L-E4高精度液晶多功能表PZ72L-E4-江苏舜高2022已更新
发布时间：2022-09-20

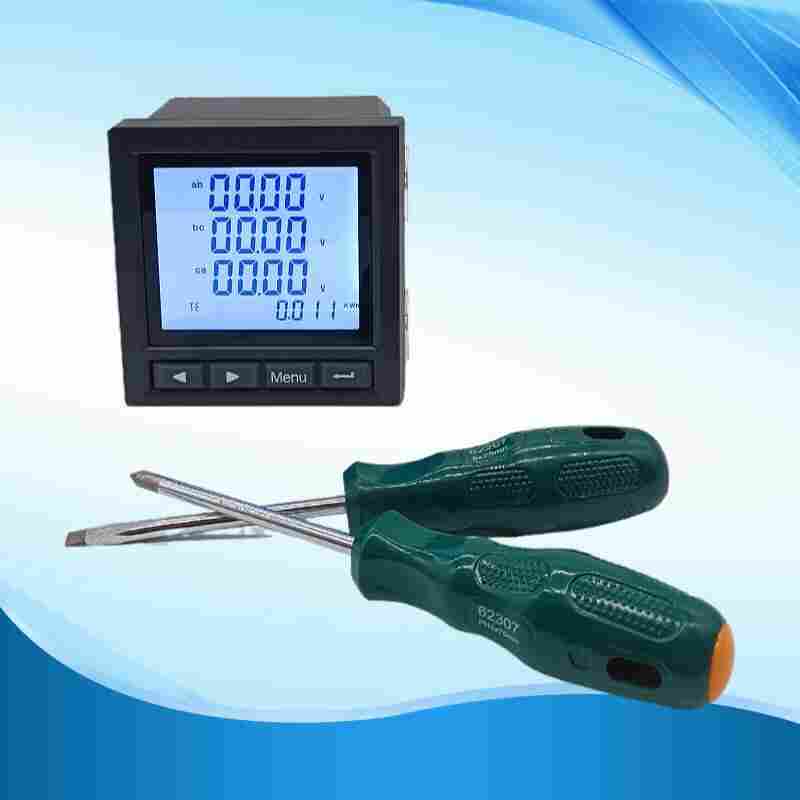

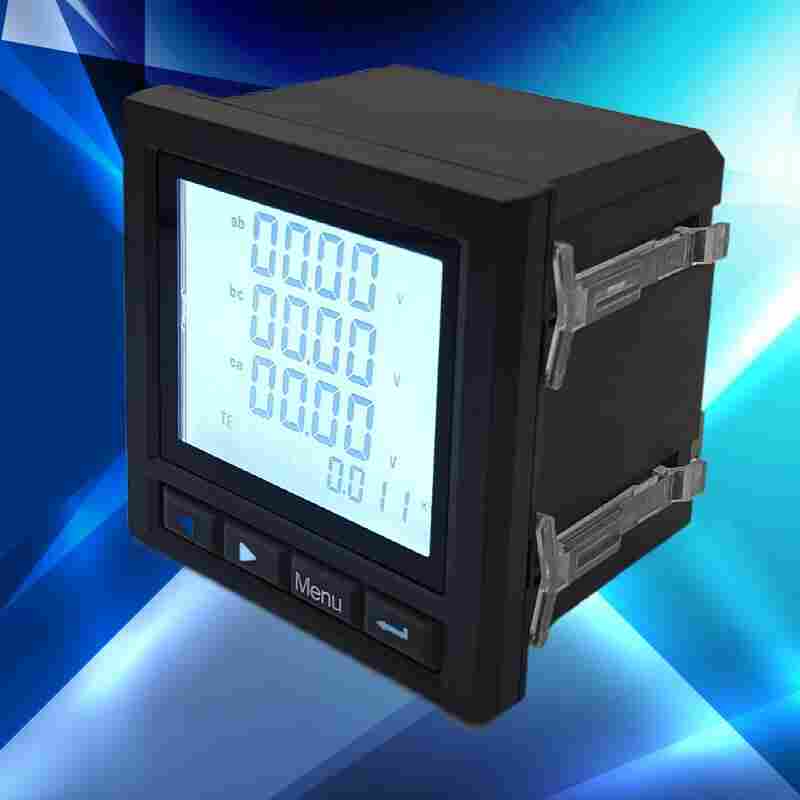

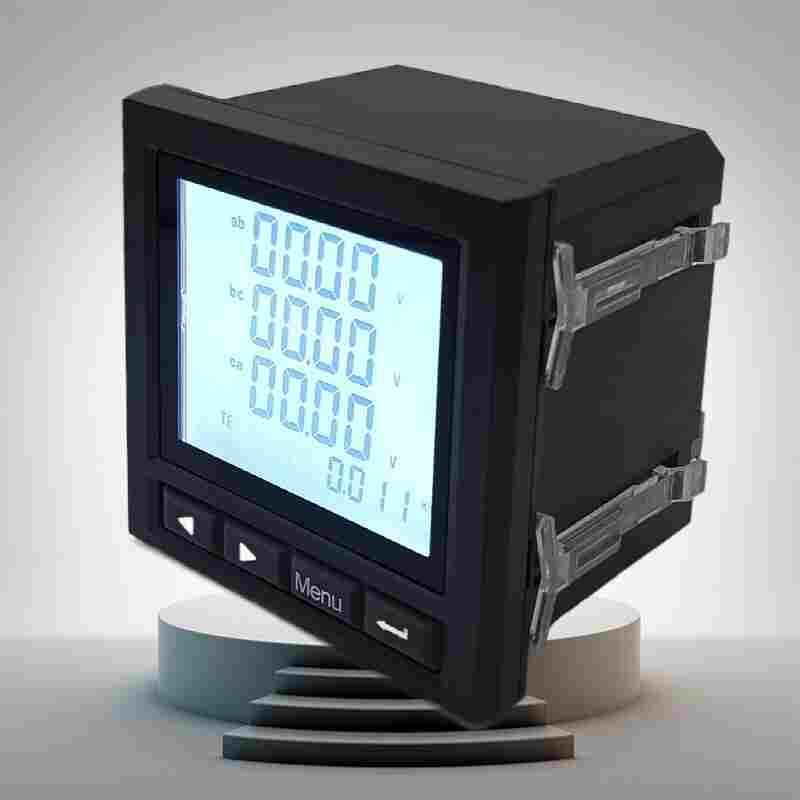

PZ72L-E4高精度液晶多功能表是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
PZ72L-E4高精度液晶多功能表产品介绍
毕节
多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
多功能电力仪表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种*的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
PZ72L-E4高精度液晶多功能表功能特点
多功能电力仪表提供串行异步半工RS485通讯接口，采用MOD-BUS-RTU协议，各种数据信息均可在通讯线路上传送。在一条485总线上可以同时连接多达32个仪表，每个仪表均可以设定其通讯地址（Address NO.），不同系列仪表的通讯接线端子号码可能不同，通讯连接应使用带有铜 网的的双绞线，线径不小于0.5mm2。布线时应使用通讯线远离强电电缆或其他强电场环境，采用T型网络的连接方式。不建议采用星形或其他的连接方式。
MODBUS/RTU通讯协议：MODBUS协议在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机的信号寻址到一台地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流（半双工的工作模式）。
MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。
主机查询：查询消息帧包括设备地址码、功能码、数据信息码、校验码。地址码表明要选中的从机设备功能代码告之被选中的从设备要执行何种功能，例如功能代码03或04是要求从设备读寄存器并返回它们的内容；数据段包含了从设备要执行功能的其它附加信息，如在读命令中，数据段的附加信息有从何寄存器开始读的寄存器数量；校验码用来检验一帧信息的正确性，为从设备提供了一种验证消息内容是否正确的方法，它采用CRC16的校准规则。
从机响应：如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码。数据信息码包括了从设备收集的数据：如寄存器值或状态。如果有错误发生，我们约定是从机不进行响应。
传输方式是指一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS协议-RTU方式相兼容的传输方式。每个字节的位：1个起始位、8个数据位、（奇偶校验位）、1个停止位（有奇偶校验位时）或2个停止位（无奇偶校验位时）。
PZ72L-E4高精度液晶多功能表技术指标
测量精度
电压：0.5级
电流：0.5级
有功功率：0.5级
无功功率：0.5级
功率因数：0.5级
频率：±0.02Hz
有功电能：0.5S级或0.2S级
无功电能：1级或2级
信号输入
接线方式：三相四线、三相三线
额定电压：AC 57.7V、AC 100V、AC 220V、AC 380V
额定电流：AC 1A、AC 5A
过负载：电压：1.2倍(持续)，2倍/1秒(瞬时) 电流：1.2倍(持续)，10倍/5秒(瞬时)
功耗：电压：<1VA/相，电流：<0.4VA/相
阻抗：电压：>300kΩ，电流：<20mΩ
频率：45~65Hz
辅助电源
工作范围：AC/DC：80V~270V
功耗：<4VA
功能模块
通讯接口：支持1路RS-485通讯，Modbus-RTU协议 波特率：1200~9600bps，默认2400 bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
电能脉冲输出：支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤93%，无腐蚀性气体场所
海拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC 2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌(冲击)：4级
外形尺寸
面框尺寸(mm)：120×120；80×80；96×48；96×96；80×80；48×48；120x60；160x80
开孔尺寸(mm)：111×111；76×76；92×45；92×92；68×68；45×45；114x56；152x76
安装使用说明
1、关于通讯
1）仪表没有回送数据
答：首先确保仪表的通讯设置信息如从机地址、波特率、校验方式等与上位机要求一致：如果现场多块仪表通讯都没有数据回送，检测现场通讯总线的连接是否准确可靠，RS485转换器是否正常。如果只有单块或者少数仪表通讯异常，也要检查相应的通讯线，可以修改变换异常和正常仪表从机的地址来测试，排除或确认上位机软件问题，或者通过变换异常和正常仪表的安装位置来测试，排除或确认仪表故障。
2）仪表回送数据不准确
答：多功能电力仪表的通讯开放给客户的数据有一次电网float型数据和二次电网int/long型数据。请仔细阅读通讯地址表中关于数据存放地址和存放格式的说明，并确保按照相应的数据格式转换。客户去经销商那里索要MODBUS-RTU通讯协议测试软件MODSCAN，该软件遵循标准的MODBUS-RTU通讯协议，并且数据可以按照整型、浮点型、16进制等格式显示，能够直接与仪表显示数据比。
2、关于U、I、P等测量不准确
答：首先需要确保正确的电压和电流信号已经连接到仪表上，可以使用万用表来测量电压信号，必要的时候使用钳形表来测量电流信号。其次确保信号线的连接是正确的，比如电流信号的同名端（也就是进线端），以及各相的相序是否出错。多功能电力仪表可以观察功率界面显示，只有在反向送电情况下有功功率为负，一般使用情况下有功率符号为正，如果有功功率符号为负，有可能电流进出线接错，当然相序接错也会导致功率显示异常。另外需要注意的是仪表显示的电量为一次电网值，如果表内设置的电压电流互感器的倍率与实际使用互感器倍率不一致，也会导致仪表电量显示不准确。表内电压电流的量程出厂后不容许修改。接线网络可以按照现场实际接法修改，但编程菜单中接线方式的设置应与实际接线方式一致，否则也将导致错误的显示信息。
3、关于电能走字不准确电能数据不保存
答：1）仪表的电能累加是基于对功率的测量，先观测仪表的功率值与实际负荷是否相符。多功能电力仪表支持双向电能计量，在接线错误的情况下，有功功率为负的情况下，电能会累加到反向有功电能，正向有功电能不累加。在现场使用*多出现的问题是电流互感器进线和出线接反。多功能电力仪表均可以看到分相的带符号的有功功率，若功率为负则有可能是接线错。另外相序接错也会引起仪表电能走字异常。
2）电能数据不保存时，请查看仪表是否有负载，加上负载后仪表则继续累计。
4、仪表不亮
答：确保合适的辅助电源（AC/DC80-270V）已经加到仪表的辅助电源端子，过规定范围的辅助电源电压可能会损坏仪表，并且不能恢复。可以使用万用表来测量辅助电源的电压值，如果电源电压正常，仪表无任何显示，可以考虑断电重新上电，若仪表还不能正常显示的话请联系本公司技术服务部。
