PD800GK-M44电能质量监测装置PD800GK-M44-江苏舜高2022已更新
发布时间：2022-09-20

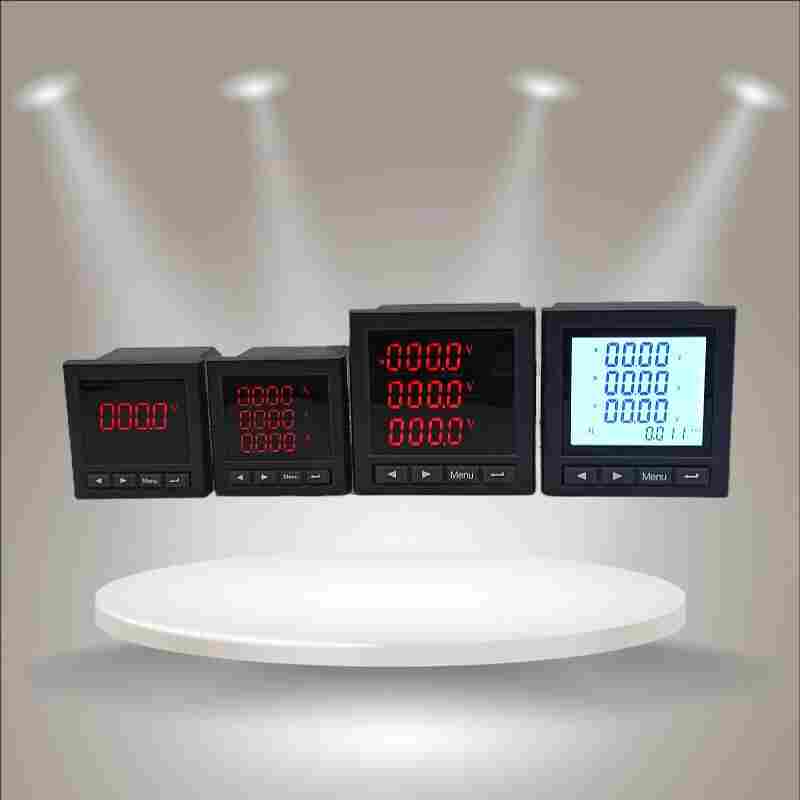

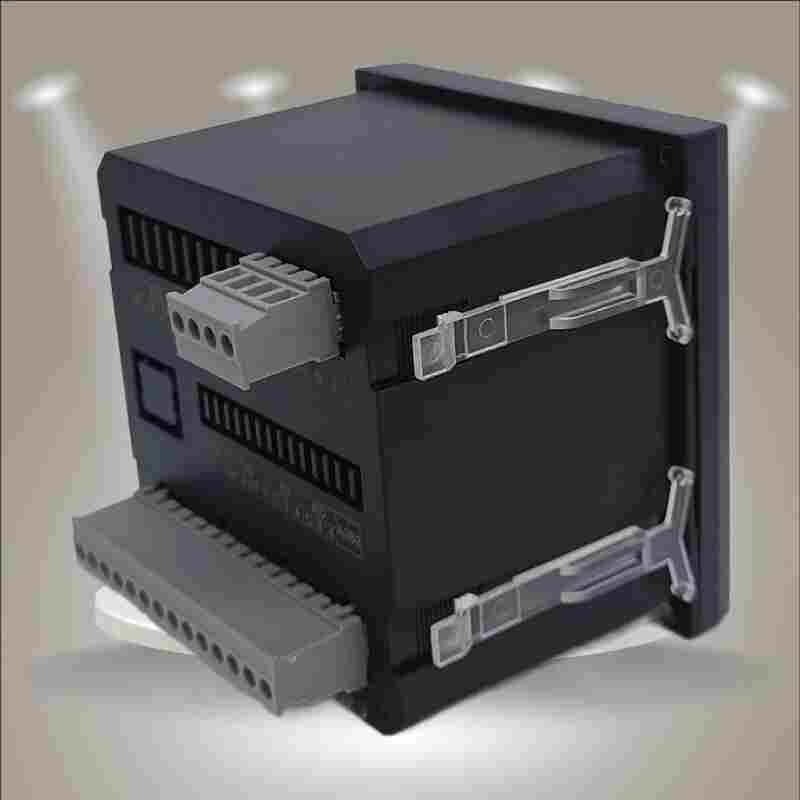

PD800GK-M44电能质量监测装置是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
PD800GK-M44电能质量监测装置产品介绍
PD800GK-M44多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等电力监控、智能监控、计量考核的应用场合设计的高精度、高可靠性、高的智能仪表产品。该系列仪表采用高精度AD芯片和高可靠性的MCU设计，可以测量三相电网中的所有电量参数如三相电压、三相电流、有功功率、无功功率、功率因数、电网频率、双向电能计量及THD等，具有标准电能脉冲和RS485通讯接口，可选多种扩展功能模块(开关量输入输出、模拟量输出、复费率电能统计、谐波分析等)。
PD800GK-M44电能质量监测装置功能特点
多功能电力仪表提供串行异步半工RS485通讯接口，采用MOD-BUS-RTU协议，各种数据信息均可在通讯线路上传送。在一条485总线上可以同时连接多达32个仪表，每个仪表均可以设定其通讯地址（Address NO.），不同系列仪表的通讯接线端子号码可能不同，通讯连接应使用带有铜 网的的双绞线，线径不小于0.5mm2。布线时应使用通讯线远离强电电缆或其他强电场环境，采用T型网络的连接方式。不建议采用星形或其他的连接方式。
MODBUS/RTU通讯协议：MODBUS协议在一根通讯线上采用主从应答方式的通讯连接方式。首先，主计算机的信号寻址到一台地址的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机，即在一根单独的通讯线上信号沿着相反的两个方向传输所有的通讯数据流（半双工的工作模式）。
MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。
主机查询：查询消息帧包括设备地址码、功能码、数据信息码、校验码。地址码表明要选中的从机设备功能代码告之被选中的从设备要执行何种功能，例如功能代码03或04是要求从设备读寄存器并返回它们的内容；数据段包含了从设备要执行功能的其它附加信息，如在读命令中，数据段的附加信息有从何寄存器开始读的寄存器数量；校验码用来检验一帧信息的正确性，为从设备提供了一种验证消息内容是否正确的方法，它采用CRC16的校准规则。
从机响应：如果从设备产生一正常的回应，在回应消息中有从机地址码、功能代码、数据信息码和CRC16校验码。数据信息码包括了从设备收集的数据：如寄存器值或状态。如果有错误发生，我们约定是从机不进行响应。
传输方式是指一个数据帧内一系列独立的数据结构以及用于传输数据的有限规则，下面定义了与MODBUS协议-RTU方式相兼容的传输方式。每个字节的位：1个起始位、8个数据位、（奇偶校验位）、1个停止位（有奇偶校验位时）或2个停止位（无奇偶校验位时）。
PD800GK-M44电能质量监测装置技术指标
显示方式：可编程设置、切换或循环显示
输入参数
额定电压：AC 57.7V、100V、220V、380V
额定电流：AC 1A、5A
频率范围：45～65Hz
输入网络：三相三线、三相四线
测量准确度：电压、电流、有功功率、无功功率、视在功率：±0.5%
频率：±0.1Hz
功率因数：±0.01PF
有功电能：±0.5%
无功电能：±2.0%
启动：在额定电压，参比频率及COSφ=1.0的条件下，负载工作电流为0.001In时，仪表能启动并连续计量电能。
潜动：当施加115％额定电压，电流回路无电流时，仪表无电能累加及脉冲输出。
输出参数
脉冲输出：集电极开路的光耦输出,集电极开路电压VCC≤48、电流Iz≤50mA
脉 冲常数：10000imp/kWh或10000imp/kvarh。其意义为：当仪表累积1kWh 时脉冲输出个数为10000个，需要强调的是1kWh 为电能的2 次电能数据，在PT、CT 的情况下，相对的N个脉冲数据对应1 次电能为1kWh×电压互感器变比×电流互感器变比。
报警(开关量)输出：四路继电器常开触点，30VDC/1A,240VAC/1A(阻性负载)
开关量输入：四路干接点(内部自带＋5V电源）
模拟量变送输出：可同时提供四路输出
输出范围：DC0-20mA/4-20mA
可编程设定精度等级：±0.5%
过载：120%
有效输出
电流24mA
负载：Rmax = 400Ω
通讯接口：RS485，采用MODBUS_RTU通讯规约
波特率1200bit/s、2400bit/s、4800bit/s、9600bit/s可编程设定
安装使用说明
该装置必须由具备*资质的人员进行安装与检修
对该装置进行任何内部或外部操作时，必须切断电压输入和辅助电源，将所有电
流互感器的二次侧线圈短路
始终使用合适的电压检测装置来确定无电压
在给装置通电之前，将所有的机械装置、门、封盖都放回正常位置
始终供给装置正确的额定电压
请勿在结露状态下使用
正常使用前需要检查以下几项：
辅助电源电压
配电系统的频率（50或60Hz）
经过电压输入端子（V1,V2,V3和VN）的线电压690VAC和相电压400VAC
经过电流输入端（I1,I2,和I3）的电流6A
舜高智能售后服务政策
1.产品质量三包，配套的外购原材料均为产品
2.所有出厂的产品均经过严格的出厂检，从原材料采购到产品出厂测试，层层把关，保证产品质量
3.所有产品全程质保，客户如果发现质量问题，如属我方责任，在3年质保期内，我方负责免费维修产品
4.所有对客户均提供：技术更新，质量更好，服务更佳的产品，积极配合，大力支持客户的工作.
5.质保期内，在接到客户的售后请求后6小时内进行响应，提供技术支持。
