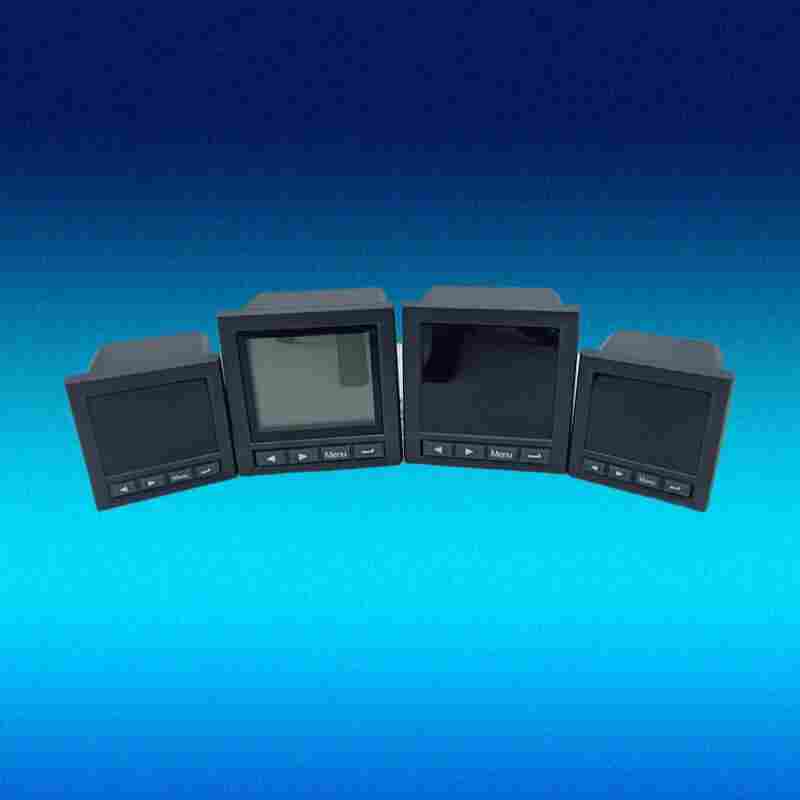

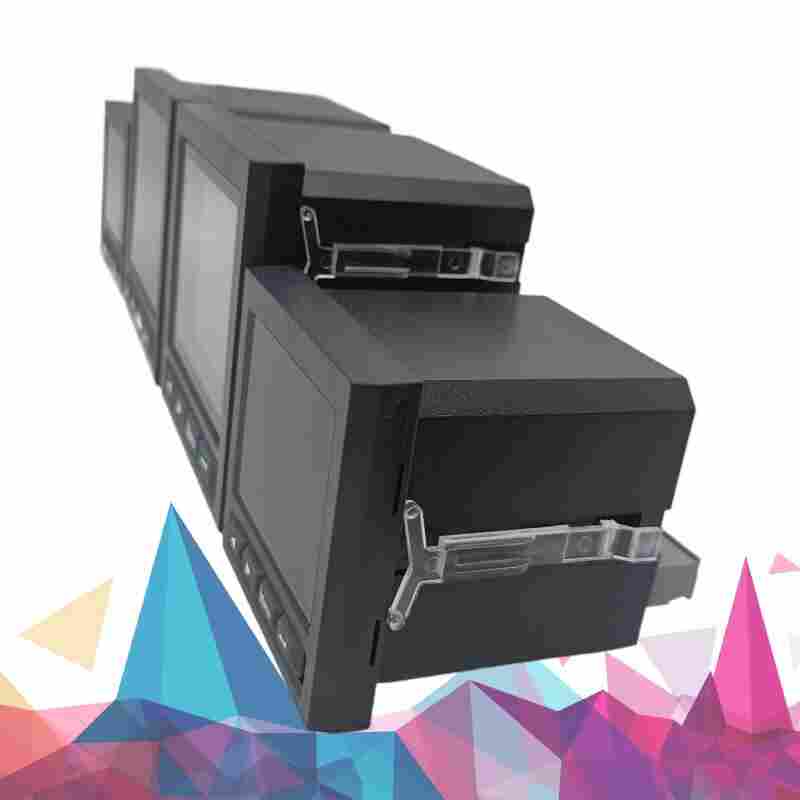

PMAC720-H电能质量监测装置PMAC720-H-江苏舜高2022已更新
发布时间：2022-09-20
PMAC720-H电能质量监测装置是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
PMAC720-H电能质量监测装置产品介绍
PMAC720-H
多功能网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦等的电力智能监控和电能计量等需求而设计，能够高精度测量三相电网中的所有常用电力参数，三相电压/电流、有功/无功/视在功率、功率因数、频率、四象限电能、复费率电能、需量、开关量输入监测、开关量输出控制、模拟量输出、并带有通讯接口、电能脉冲输出等功能。具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。
PMAC720-H电能质量监测装置功能特点
电压
在测量电压低于300V（相电压）/520V（线电压）的时候可以直接接入而不需要外接PT，否则，必须外接PT。当采用外部PT时，应当注意PT的线性度和精度等级，否则会影响仪表的整体测量精度。
电压测量通道的过载能力一般为额定测量电压的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为999，999V。
电流
通常情况下，都必须采用CT才可以进行电流测量。CT的次级额定输出需要符合额定电流输入要求。当采用外部CT时，接线时应当防止开路，否则会在初级励磁作用下在次级产生较高电压，造成人员伤亡或设备损坏。
电流测量通道的过载能力一般为额定测量电流的1.2倍。用户在进行设计时应当注意这点，防止内部测量回路出现饱和，造成测量不准确。额定的测量量程为49，999A。
有功功率
计算三相有功功率Pa，Pb，Pc以及和，有符号位。
无功功率
计算三相无功功率Qa，Qb，Qc以及和，有符号位。
功率因数
可以测量各相功率因数以及功率因数，测量范围从-1.000 ～ +1.000
频率
工作于不同测量模式时，频率测量的采集通道是不相同的。本仪表是通过A相电压通道测量频率。
电度
可以统计相关的功率电度参数，根据功率的方向性，可以分别计算输入电度、输出电度以及净值。
电度采用累加的方式计算，除非用户强制清零，否则自初次上电开始就开始累加，直至计满翻转，重新累加。电度值为999，999，999kWh或kVarh。
通过累加有功功率，分别计算出输入有功电度和输出有功电度。
通过累加无功功率，分别计算出输入无功电度和输出无功电度。
用户可以通过本地显示单元，或者通过通讯口在远程进行电度清零。
脉冲输出
提供两个固态继电器输出。一个用于KWH(有功电度)；另一个用于KVARH（无功电度）
电能脉冲=实际脉冲计数值*CT变比值*PT变比值
（实际计数脉冲数值为二次检测计算值）
开关量输
提供两路的外部有源节点输入，适用于监测断路器位置信号、刀闸位置信号等状态信息。
继电器输出
提供了两路继电器输出端口。继电器规格是250Vac/5A，30Vdc/5A。
模拟量输出
提供了两路模拟量输出端口。模拟量输出～20mA信号，对应的为二次测值。
通过面板或通讯可以修改参数设置
通讯
实际现场中，为了防止信号反射通常会在RS-485网络末端并联上一个大约120欧姆的电阻以进行信号匹配，这点值得用户注意。
PMAC720-H电能质量监测装置技术指标
执行标准：GB/T 17215-2008、GB/T 22264-2008
准确度：有功电能0.5S级
工作电源 ：85～265Vac或100～300Vdc，整机功耗≤5VA
额定输入：电流5A或1A，电压3×220/380V 35Hz～65Hz
开关量输入：标配2路有源开关量输入
继电器输出：2路继电器输出，节点容量250Vdc/5A或30Vac/5A
过载能力：电压、电流1.2倍/连续，电流10倍/1秒
工频耐压：AC2kV/min～1mA 输入-输出-电源
绝缘电阻：≥ 100MΩ
冲击电压：5kV（峰值），1.2/50μs
静电抗扰度：IEC61000-4-2，Level 4
快速脉冲群抗扰度：IEC61000-4-4，Level 4
浪涌抗扰度：IEC61000-4-5，Level 4
正常工作温度：-20℃～60℃
极限工作温度：-25℃～75℃
温度测量范围：0℃～149℃
存储温度：-40℃～80℃
相对湿度：5%～95%无凝露
安装使用说明
1、辅助电源
多功能电力仪表辅助电源为开关电源，若不作特殊声明，提供的是AC/DC85~265V电源接口，保证所提供的电源适用于改系列的产品，所防止损坏产品。（DC供电时“1”为正，“2”为负）
A、建议在电源的火线上安装1A丝。
B、对于电力品质较差，建议在电源回路中安装浪涌器及快速脉冲群器等。
2、信号输入
采用每个测量通道单独采集的计算方式，保证使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
A、电压输入：输入电压应不高于产品的额定输入电压的120%，否则应考虑使用PT：在电压输入端安装1A丝;
B、电流输入：输入电流应不同于产品的额定输入电流（1A、5A）的120%，否则应使用外部CT：
如果使用的CT上连有其他仪表，接线应采用串接方式：
建议使用接线排，不要直接接CT，以便拆装：
去除产品的电流输入连接之前，一定要先断开CT一次回路或短接二次回路。
C、要确保输入电压、电流相序与接线图顺序一致，方向要一致，否则会现功率、电能的数值和符号错误！
D、仪表外部接线方式，要与内部网络设置相一致，三线三线NET=三相四线NET=设置不一致会导致电压或功率不正确。
舜高智能售后服务政策
一、质量*：
1、 产品的制造和检测均有质量记录和检测资料。
2、 对仪器仪表产品性能的检测，诚请用户亲临对产品进行全过程、全性能检查，待产品被确认合格后再装箱发货。
二、价格*：
1、为了保证产品的高可靠性和*性，系统的选材均选用国内或产品。
2、在同等竞争条件下，公司在不以降低产品技术性能、更改产品部件为代价的基础上，真诚以惠的价格提供给贵方。
三、交货期*：
1、产品交货期：尽量按用户要求，若有特殊要求，需提前完工的，仪器仪表公司可特别组织生产、安装，力争满足用户需求。
2、产品交货时，公司向用户提供下列文件；
① 技术使用说明书
② 保修单
四、售后服务*：
1、服务宗旨：快速、果断、准确、周到、
2、服务目标：服务质量赢得用户满意
3、服务效率：保修期内或保修期外如设备出现故障，供方在接到通知后，1-3个工作日内予以解决。 用户可以通过售后电话咨询有关技术问题，并得到明确的解决方案
4、服务原则：仪器仪表产品保修期为3年，在保修期内供方将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由需方人为因素 造成的设备损坏，供方维修或提供的配件均按成本价计。更多资讯尽在仪器仪表门户。
