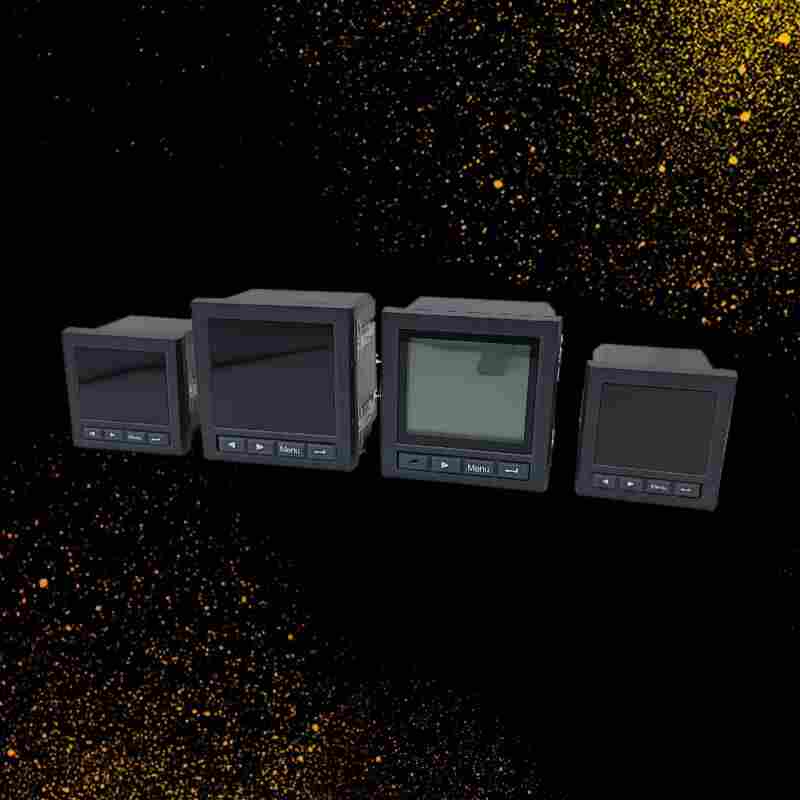

PDM-803HE多功能电力测控仪表PDM-803HE-江苏舜高2022已更新
发布时间：2022-09-20
PDM-803HE多功能电力测控仪表是江苏舜高智能科技有限公司生产的一款全功能电量采集仪表，主要功能有：全点亮测量、电能计量、RS485通讯、数码管/液晶显示，外形美观，测量精度高、通讯稳定、易于安装、接线方便、全中文液晶显示。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
PDM-803HE多功能电力测控仪表产品介绍
PDM-803HE
多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数，如三相电流、电压，有功、无功功率，电度、谐波等。由于该电力仪表还具备完善的通信联网功能，所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
多功能电力仪表具有很高的性能价格比，可以直接取代常规电力变送器及测量仪表。作为一种*的智能化、数字化的前端采集元件，该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
PDM-803HE多功能电力测控仪表功能特点
1、采用阻燃外壳，安装方便
2、大背光，大液晶，显示清晰，数据一目了然
3、能大屏轮流显示三相电压，电流，有无功功率，功率因素及频率
4、具备通信功能、可同时使用2路通讯传输数据。
5、具有可编程功能，互感器变比可任意设置。
6、接线方式覆盖行业所有方式。三相三线、三相四线一表兼容
7、接入电压覆盖所有电压制式，380V/100V/57.7V等均可兼容。
8、按键，使用触感好，寿命高
9、安装卡件不易断裂，牢固不松动
PDM-803HE多功能电力测控仪表技术指标
执行标准：GB/T 17215-2008、GB/T 22264-2008
准确度：有功电能0.5S级
工作电源 ：85～265Vac或100～300Vdc，整机功耗≤5VA
额定输入：电流5A或1A，电压3×220/380V 35Hz～65Hz
开关量输入：标配2路有源开关量输入
继电器输出：2路继电器输出，节点容量250Vdc/5A或30Vac/5A
过载能力：电压、电流1.2倍/连续，电流10倍/1秒
工频耐压：AC2kV/min～1mA 输入-输出-电源
绝缘电阻：≥ 100MΩ
冲击电压：5kV（峰值），1.2/50μs
静电抗扰度：IEC61000-4-2，Level 4
快速脉冲群抗扰度：IEC61000-4-4，Level 4
浪涌抗扰度：IEC61000-4-5，Level 4
正常工作温度：-20℃～60℃
极限工作温度：-25℃～75℃
温度测量范围：0℃～149℃
存储温度：-40℃～80℃
相对湿度：5%～95%无凝露
安装使用说明
接线说明
当选用电压量程3×57.7/100V和3×100V时，应考虑使用外部PT，为了便于维护，建议使用接线排。
当选用电流量程1(2)A、1.5(6)A时，应使用外部CT。如果使用的CT上连有其他仪表，接线应采用串接方式，去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路，为便于维护建议使用接线排。
要确保输入电压、电流相对应，相序一致，方向一致，否则会出现功率和电能等的数值和符号错误。
仪表可以工作在三相四线或者三相三线方式，用户应根据现场使用情况选择相应的接线方式。一般在没有中心线的情况下使用三相三线方式，在有中心线的情况下使用三相四线方式。需要注意的是现场的接线方式必须与表规定接线方式一致，否则仪表的测量数据不正确。
