DDSY1352-RF导轨式计量电能表-江苏舜高2022已更新
发布时间：2022-09-21

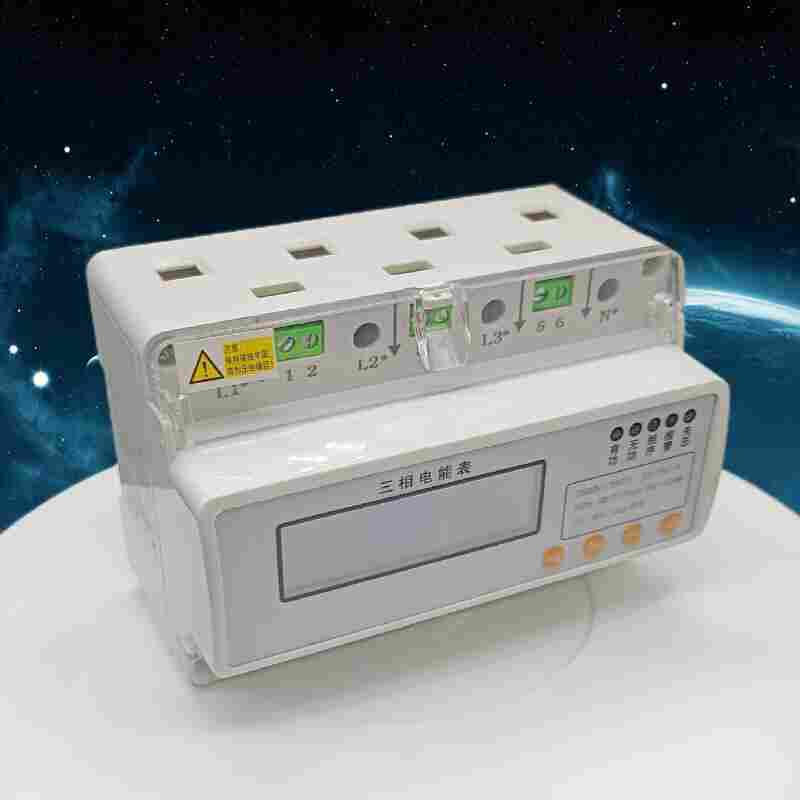

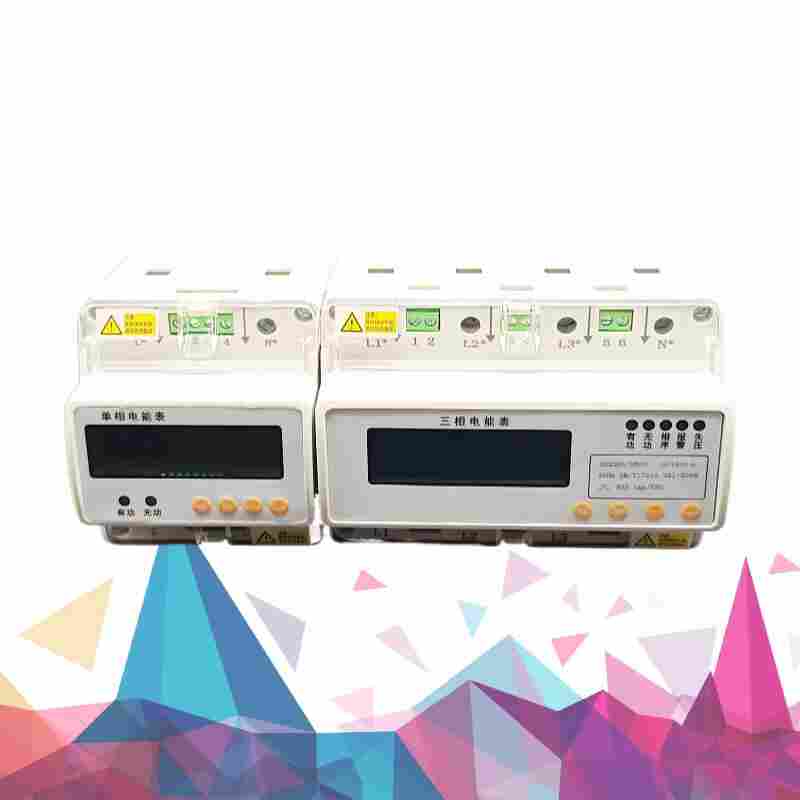

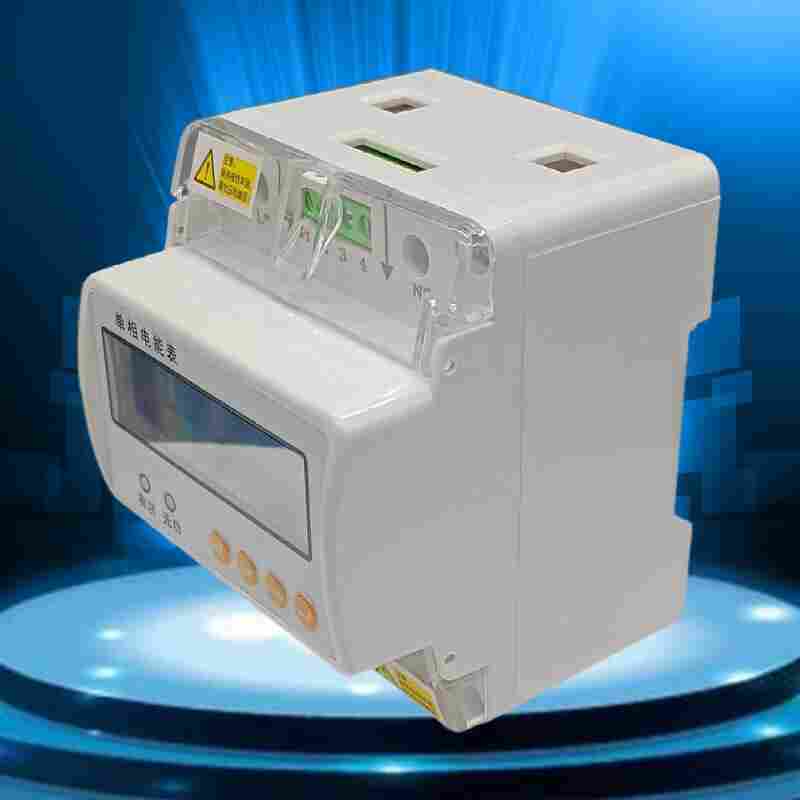

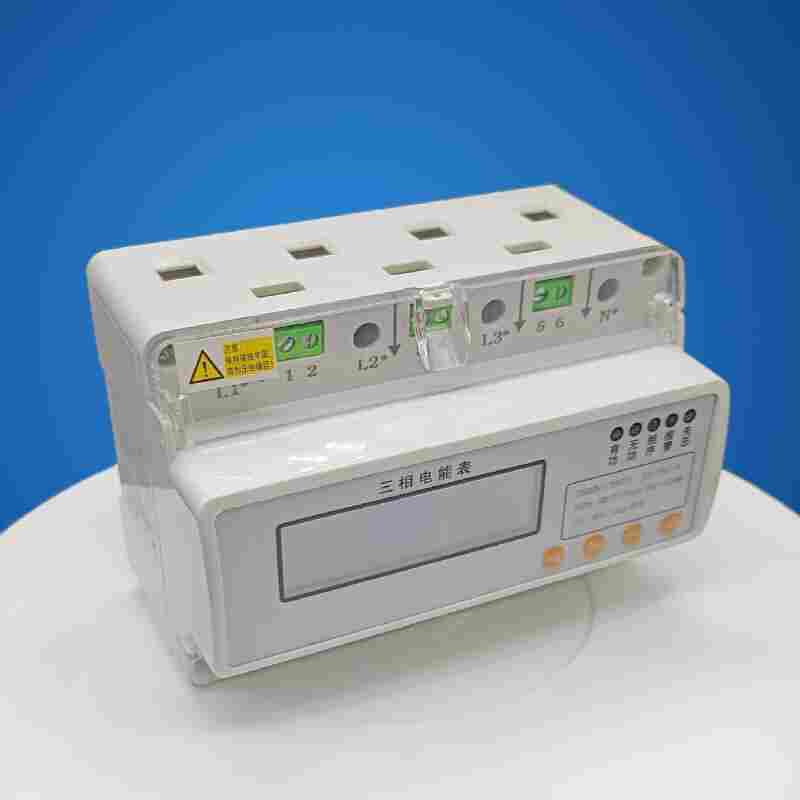

DDSY1352-RF导轨式计量电能表是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
DDSY1352-RF产品介绍
铜陵
是针对电力系统、公用设施、工业应用及住宅等电力监控需求而设计的多功能电力仪表，可应用于交流充电桩，太阳能光伏等场合，完备的通讯功能使之非常适合于各类实时电力监控系统。
DDSY1352-RF功能特点
35mm DIN标准导轨安装，符合DIN EN 50022标准，或者板前式安装(安装孔中心距63mm和67mm)，两种安装方式可由用户任意选择。
6极宽度(模数12.5mm)，符合JB/T7121-1993标准。
可选择5+1位(99999.1kWh)步进电机式脉冲计数器显示，或者6+1位(999999.1kWh) LCD显示。
可选择2个6位LCD计数器，分别用于显示电量(5+1显示)和实时电量(4+2显示)，并且实时电量可以通过面板上的一个红色按钮进行清零，用于清零操作的红色按钮可被铅封保护，适合出租房使用。
可选择内置负荷开关，用于远程费控。
可选择内置远红外数据通讯端口和RS485数据通讯端口，通讯协议符合DL/T645-1997标准，也可选择其它通讯协议。
配置有一个有极性的无源电能脉冲输出端口，符合IEC 62053-31和DIN 43864标准。
两个LED分别指示电源状态(绿色)和电能脉冲信号(红色)。
单方向测量单相两线有功电能消耗，与负荷电流潮流方向无关，符合IEC 62053-21标准。

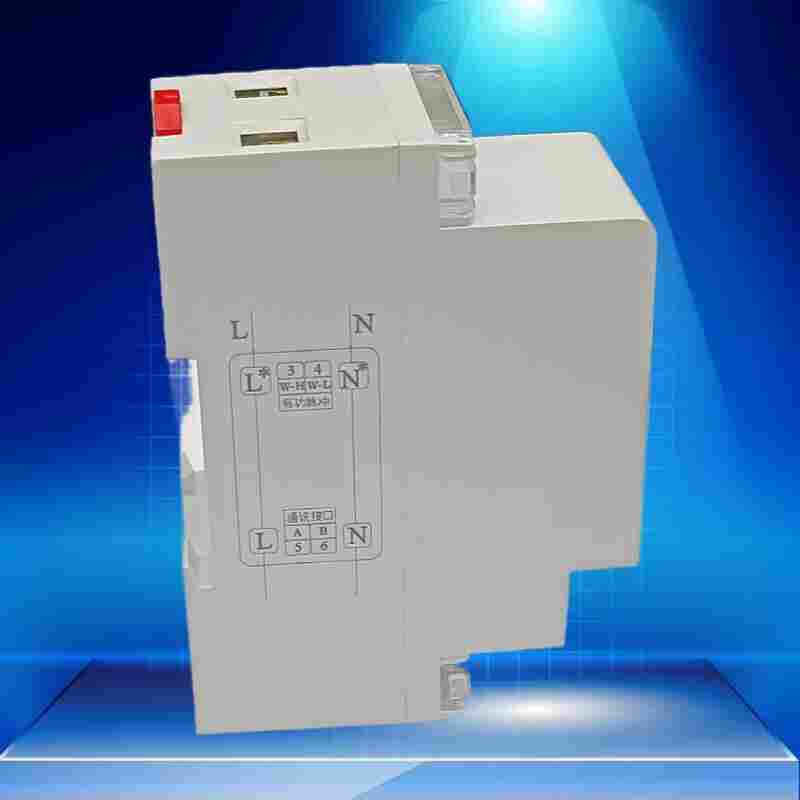

直接接入式使用，具有S型接线和T型接线两种接线方式可供选择。
透明PC材料模压短的接线端子盖，有利于减少安装空间，方便集中安装。
DDSY1352-RF技术指标
准确度等级：1或2
参比电压Un：3×220/380V、3×57.7/100V、3×100V、3×380V
额定电Ib：1.5(6)、5(20)、10(40)、15(60)、20(80)
接入方式：互感式、直接式
仪表常数imp/kWh：1600、800、400
产品问答
导轨式电表的微功率无线通信的组网方案是什么？
微功率无线通信的组网方案是什么？
答：针对低压用户用电信息采集系统，由具有微功率无线模块的集中器、无线采集器和电能表等组成无线通信网络，现场使用无线电能表，或对集中装表的场合每个计量表箱内安装一个无线采集器，通过RS-485接口采集电能表的电量，然后通过自组织微功率无线网络传输数据至配电台区的无线集中器，集中器通过远程通信网络传输数据至主站系统。
导轨式电表微功率无线通信的适用范围和对象是什么？
答：(1)适用于测量点相对比较分散的场合，如城市或农村一户一表的情况。
(2)对集中装表的场合，每个计量表箱内可安装一个无线采集器。
(3)在电网质量恶劣无法为载波提供良好的信道的情况下。
(4)在用户负载变化大，载波信道不稳定的场合。
(5)作为电力线载波通信的补充。
什么是无线公网通信？
答：无线公网通信是指电力计量装置或终端通过无线通信模块接入到无线公网，再经由光纤网络接入到主站采集系统的应用。
导轨式电表无线公网通信目前有几种？
答：无线公网通信主要有GPRS、CDMA、3G、LTE四种。
GPRS的通信原理是什么？
答：GPRS是通用分组无线业务(General Packet Radio Service) 的英文简称，是在现有GSM系统上发展出来的一种新的承载业务，GPRS采用与GSM相同的无线调制标准、同样的频带、同样的突发结构、同样的跳频规则以及同样的TDMA帧结构。GPRS允许用户在端到端分组转移模式下发送和接收数据，而不需要利用电路交换模式的网络资源，从而提供了一种、低成本的无线分组数据业务。
导轨电表的LTE的通信原理是什么？
答：LTE的正式名称是3GLongTermEvoution(LTE) ， 即3GPP长期演进(LTE) 项目。3GPP长期演进(LTE) 项目是近两年来3GPP启动的的新技术研发项目， LTE并非人们普遍误解的4G技术， 而是3G与4G技术之间的一个过渡，是3.9G的标准，它改进并增强了3G的空中接入技术，以OFDM/FDMA为核心的技术。LTE系统支持FDD和TDD两种双工方式。在这两种双工方式下，系统的大部分设计，尤其是高层协议方面是一致的。另一方面， 在系统底层设计，尤其是物理层的设计上，由于FDD和TDD两种双工方式在物理特性上所固有的不同， LTE系统为TDD的工作方式进行了一系列专门的设计，这些设计在一定程度上参考和继承了3GTD-SCDMA的设计思想。这种以OFDM/MIMO为核心的技术可以被看作“准4G”技术。3GPPLTE项目的主要性能目标包括：在20MHz的频谱带宽下提供下行326Mbps、上行86Mbps的峰值速率； 改善小区边缘导轨式电表用户的性能； 提高小区容量； 降低系统延迟，用户平面内的单向传输时延低于5ms，控制平面从睡眠状态到状态的迁移时间低于50ms，从驻留状态到状态的迁移时间小于100ms；支持100km半径的小区覆盖；能够为350km/h、500km/h高速移动的用户提供>100kbps的接入服务；支持成对或非成对频谱，并可灵活配置从1.25MHz到20MHz多种带宽。
DDSY1352-RF导轨式计量电能表是江苏舜高智能科技有限公司生产的一款全功能导轨式电能表，主要功能有：全电量测量、电能计量、RS485通讯、全中文液晶显示，外形美观，测量精度高、通讯稳定、模块化外形、易于安装、接线方便、可选择直接接入/互感器接入。江苏舜高智能科技有限公司（Synchro Intelligent）致力于为用户端能效管理和用电、设备运维的系统解决方案，帮助用户实现能源的可视化管理，能源数据 ，为用户用能保驾护航。
