超声波式能量表超声波能量表式是利用超声波流量传感器和温度传感器测量供水流量及供、回水温度差从而由热量转换器(二次表)测量及显示水流经热交换系统所释放或吸收的热能的仪表。基本数学公式：
应用
热力公司供热量、流量、温度监测
中央空调热量、冷量测量
工矿企业热量、流量的计量与监测
组成

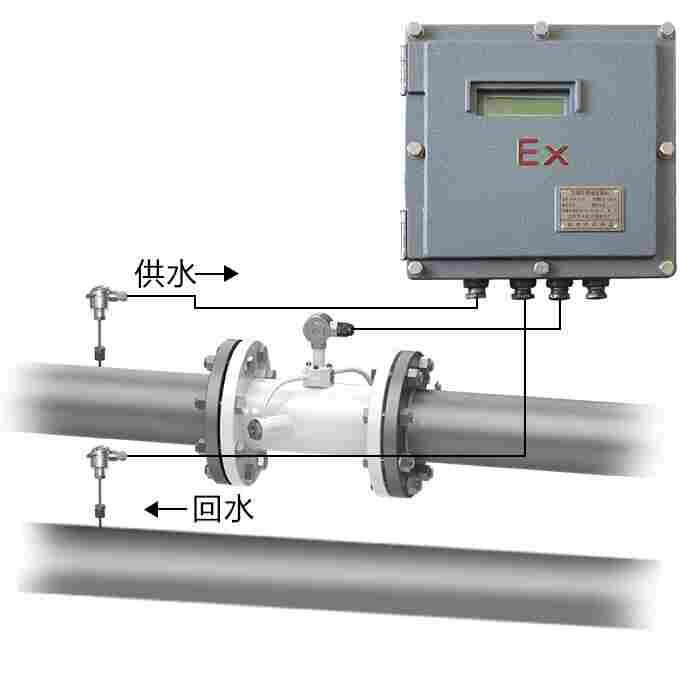

超声波能量表由热量转换器、超声波流量传感器、温度传感器（变送器）组成。
流量转换器
热量转换器分为壁挂式、盘装式。供电AC220V或DC12～36V，配接两线制的温度变送器。
○ 转换器为中文显示和中文操作菜单
○ 数据记录与存储
可查询前720小时，前365天，前36个月和年的流量、热量数据
○ 高精度的数学计算模型
○ 菜单设定
管道参数、温度量程、输出量程、热量单位。
○ 信号输出
4～20mA；累计量脉冲；RS-485；可接入(或嵌入)GSM/GPRS模块实现无线数据传输；可配接打印机。
○热量转换器分为分体壁挂式、一体式(转换器与流量传感器为紧凑型)。供电为内部电池或外部DC5～12V、AC220V。配接温度传感器。
超声波流量传感器分为插入式、管段式、外夹式。外夹式传感器只能配接热量转换器。
插入式转换器
温度传感器和温度变送器
温度传感器
温度传感器采用Pt1000，用于配接热量转换器，测量供、回水管道温度。
○ 连接电缆:PVC, 环境温度-5～+80℃硅胶，环境温度，-50～+180℃。
○ 电缆长度:5m。
○ 过程连接:管螺纹，黄铜和不锈钢。
○ 保护管材质:不锈钢。
○ 测量插件:Pt1000温度传感器, EN 60 751, B级，两线制。 温度变送器
超声波式能量表超声波能量表式温度变送器采用Pt100传感元件和信号转换放大单元一体化结构型热量转换器，测量供、回水管道温度。
超声波能量表超声波式能量表技术参数
管径范围 DN15～4000mm DN15～300mm
测温范围 4℃～150℃1℃
输出 RS-485、4～20mA、累计脉冲 RS-485、4～20mA
显示内容 供热量、热损耗、入口温度、出口温度、瞬时流量、累计流量、累计热量、日期
