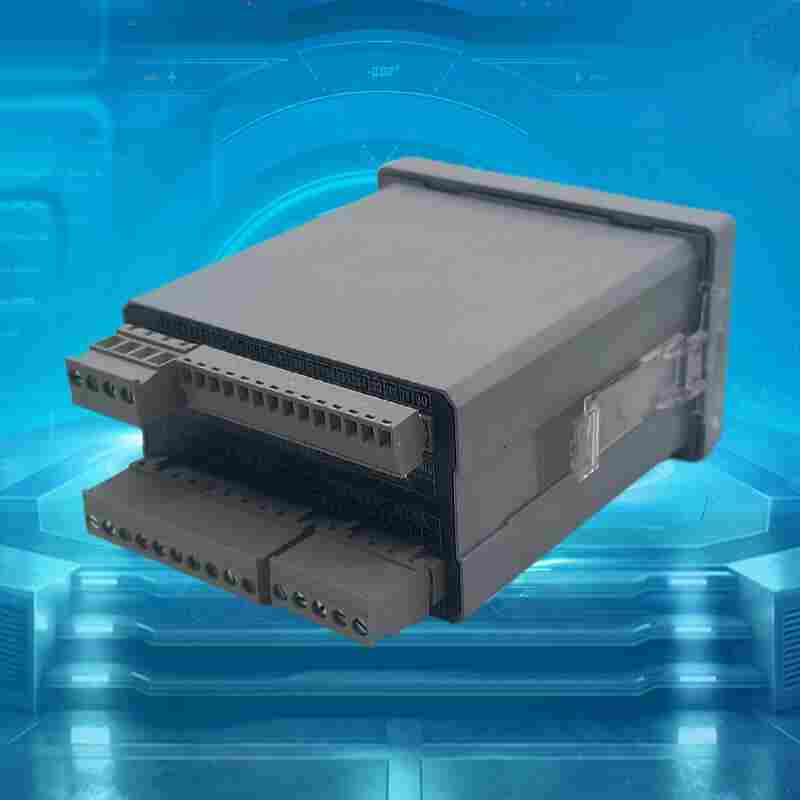

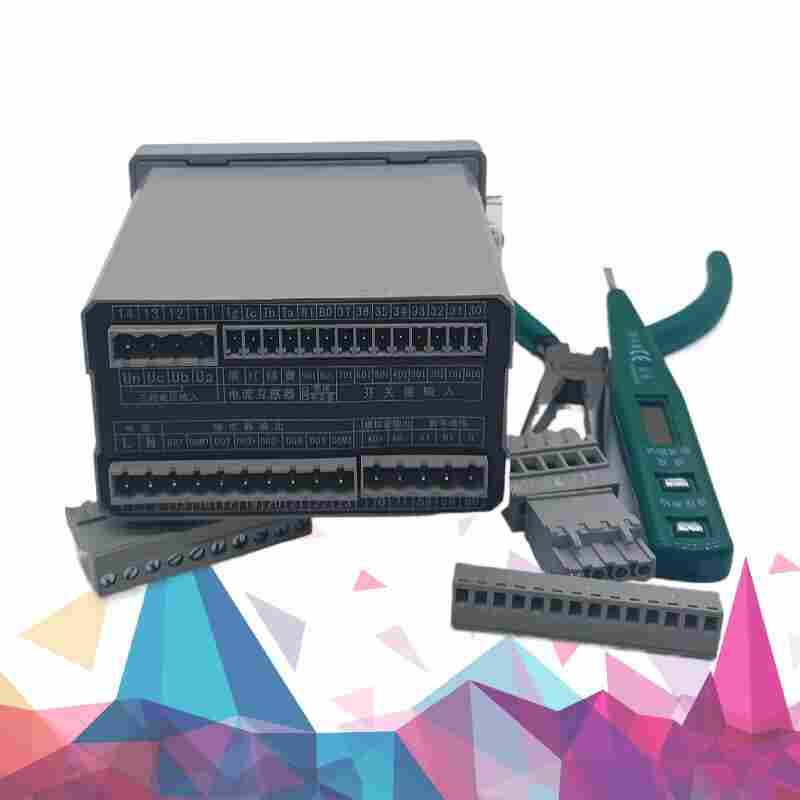

2022已更新ABSMD100一体式智能电动机保护器
发布时间：2022-09-27
2022已更新ABSMD100一体式智能电动机保护器舜高智能低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。可广泛应用于煤矿、石化、冶炼、电力、建筑等行业的配电领域。
ABSMD100产品介绍
ABSMD100电动机保护器是我公司按IEC标准开发的智能化、网络化、数字化的电机智能监控装置。基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于MCC 控制中心中。其集的电机智能保护、综合电量测量及现场远方启停操作控制、运行状态监控、故障记录及网络通讯于一体：可以查看测量数据、DI/DO状态、报警信息、故障信息管理、电机信息管理、参数设定和电机启停等，并且能满足诸多启动方式，在低压控制终端MCC柜和1/4单元及以上各种抽屉柜中可直接安装使用。为电机提供完善保护，避免因电机过载、堵转、接地／漏电、欠电流、欠／过压、温度故障、断相及三相电流不平衡等可能导致的生产事故，限度地保证设备运行的有效性与安全性。通过RS5485接口支持多种通讯协议，能与多种微机工控组态软件实现网络通讯，还可以通过输出模拟量4-2OmA的方式与DCS系统连接，把电机运行参数传送出去，构成分布式综合电力监控系统。对于每一个电机回路，需要配置独立的电动机保护器来进行保护与控制。标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。
对于每一个电机回路，需要配置独立的 监控器来进行保护与控制。监控器标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。 微机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。除了*的电动机保护、监控功能外，还提供了设备维护和运行记录、跳闸记录和定额参数等重要信息，为现代化的设备管理带来很大的便利。
ABSMD100功能特点
1、保护功能：对三相电流过流保护、工作电压保护、漏电保护、三相不平衡保护、断相保护、堵转保护、短路保护、欠载保护保护、启动时保护、接地故障保护、接触器状态的实时监测保护。各种功能具有相互独立，相互之间操作互不影响。
2、控制功能：直接起动、直接旁路起正反转起动、星三角起动、变压器自耦起动、软起动器起动、远程起动、多方起动控制。
3、显示监测：运行状态、三相电流、电压、漏电电流、故障信息等
4、设定功能：可对额定电流设定、启动时间设定1-250、启动方式设置、启动方式转换时间的设置、通讯地址1-255、过载保护的设定、堵转保护、不平衡保护、接地保护、短路保护、漏电保护、欠载保护、过压保护、欠压保护、20MA对应值的设定、温度保护、模拟量保护的设定、外部故障、控制继电器J2、控制继电器J3、控制继电器J4。
ABSMD100技术指标
保护功能
启动保护：在启动时间内，只对断相、过压、欠压、短路及三相电流不平衡进行保护。
过压保护：当工作电压高于工作电压的15%时，动作时间≤6秒。
断相保护：当任何一相断相时，动作时间≤2.0秒。
堵转保护：当工作电流达到整定电流的3~8倍时，动作时间≤2秒。
短路保护：当工作电流达到整定电流的8倍以上时，动作时间≤2秒。
不平衡保护：当任何两相间的电流值相差≥60%时，动作时间≤2秒。
欠流保护：当工作电流连续低于设定的欠流门限时，动作时间≤10秒。
过流保护：过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
自启动功能：有此功能的保护器，需用户设置自启动时间，此时电动机不能通迅启动。
【标题】行业背景
国外部分电机保护控制概况：国外研制电机保护控制装置较早，生产规模较大，*生产和种类齐全的应是美国、德国和韩国。韩国的产品主要有交流与直流电机保护继电器（EOCT、S3、SE、ST、AR、SI、DSL、DDT、TIT、3ST、3E、4F、GE、EGR、DG、DGR、SDDR、EECLH)、数显式智能型保护器、电压型保护器等各种型号60余种规格。主要保护功能有电网、电动机、发电机的断相、过载、欠载、三相不平衡、逆相、堵转、漏电、接地、短路等。其特点有保护器自身温度补偿、指示运行、检测负荷率、提示报警、记忆故障原因和数据、通信、与计算机联网、同时监测96台电动机不仅能保护电路和电动机，还可以利用速断功能保护机械设备,还具有调整精度高、动作准确、体积小、外形美观等优点。美国的主要产品有电子型保护继电器、热敏电阻保护继电器、电子型保护系统、智能控制器等各种型号，数十种规格。主要保护功能有断相、堵转、过载、欠载、不对称、相序、接地、短路、温度等其特点有自身温度补偿、脱扣指示、通信、起动时间监控、每小时限数起动。还具有起动转矩控制、软起动、限流起动、全压起动、软停止、泵控制、智能电机制动、预置低速、低速制动、准确停止、双斜率起动、斜坡软起动、突跳软起动、过载欠载测试、早期故障诊断、计量等功能较理想地实现了智能监测与保护控制。德国的主要产品是电子型温度保护器和系列微机综合保护器。该系列保护器主要功能有电流、电压、频率、负荷、接地等和自动重合闸、故障录波等功能它集保护、控制、监测于一体。
