2022已更新ESS201化工厂用马达保护器
发布时间：2022-09-27
2022已更新ESS201化工厂用马达保护器舜高智能系列电动机保护测控装置，是智能化、网络化、数字化、检测监控、保护于一体的高新技术产品。将*的网络通讯技术和分布式智能技术溶入MCC控制中心，从而为工业生产过程控制提供了科学有效的现场保护，测控单元。

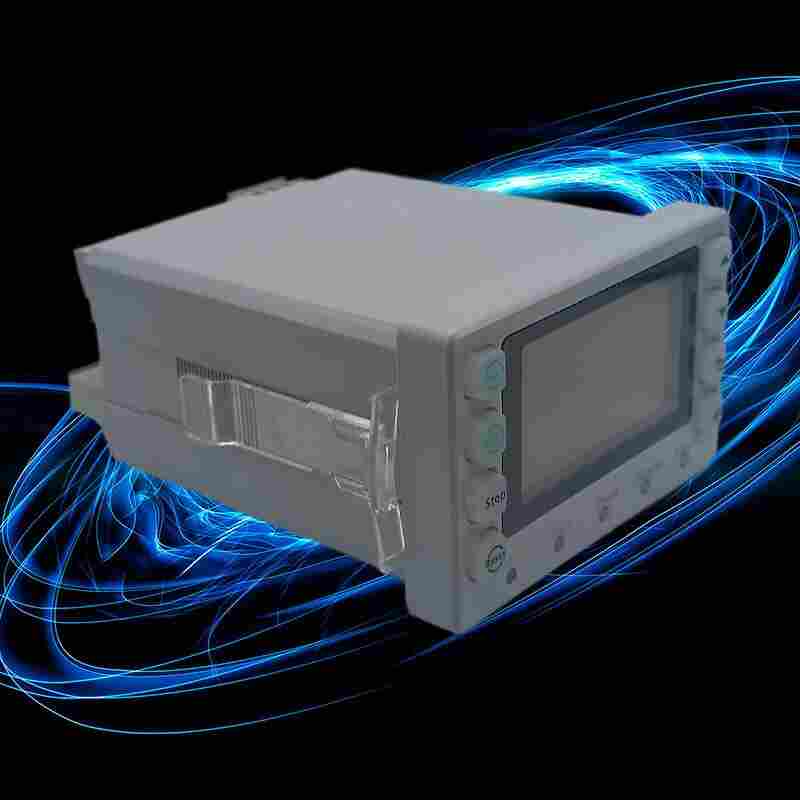

ESS201产品介绍
ESS201系列电动机保护测控装置，是由我司在结合生产电动机保护产品经验及充分研究产品、用户需求和低压抽屉柜的基础上开发的新一代全功能综合测控装置。该测控装置具有*的现场总线，基于微处理器技术，采用模块化结构；由微处理器来执行电动机监测控制功能，与接触器、软起动器、塑壳断路器配合为低压交流电动机及低压线路回路提供了一整套集控制、保护、监测和总线通讯于一体的解决方案。
本保护有RS485 远程通讯接口， D～20mA 模拟量输出，方便与PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控。
系列电动机智能监控器（以下简称监控器）是我公司按IEC标准开发的智能化、数字化、网络化的监控器。具有抗干扰能力强、精度高、工作稳定可靠等特点。该产品基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于 MCC 控制中心中，集的电机智能保护、运行状态监控、 电机运行时间积累记录及网络通讯于一体； 可以查看测量数据、故障信息管理、参数设定等并且能满足诸多启动方式。监控器可兼作数字表功能，能显示三相工作电流、电压和设定保护值等；在低压控制终端MCC柜1/4单元及以上各种抽屉柜中可直接安装使用。
ESS201功能特点
1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。也可分体安装，主体外形尺寸按照仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，可靠。
4、高清晰宽温带背光LCD 显示，设置参数与测量及故障记录直观方便。
5、配有RS485 通信接口，可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，工作电源电压表。
7、具有4~20mA 标准电流输出信号，可直接与工业二次仪表或计算机系统连接。
ESS201技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
【标题】行业背景
*标准《旋转电机装人式热保护》和*标准《性气体环境用设备增安型电动机》都规定了电机与保护装置配套出厂的有关内容，*又将电子型电机保护控制装置列为替代热继电器的节能机电新产品，并颁发了节
能机电产品推广证书和发文推广。充分表明*对电机保护控制的研究开发和推广应用工作的重视大力推广和电机配套的应用电子型电机保护控制装置的时机已成熟势在必行。国内电机保护控制装置概况我国电机保护控制装置的发展，经历了仿苏、自行设计、更新换代、引进技术、跟踪国外新产品等几个阶段。从机械式的双金属热继电器发展到双金属温度开关和电子式保护控制等。
