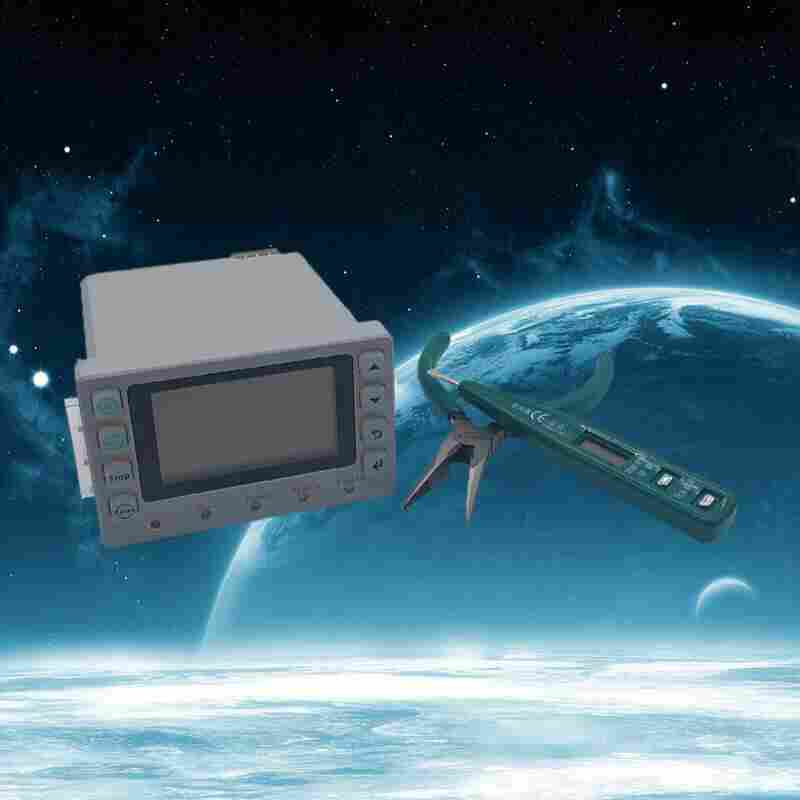

2022已更新WDH-31-203K-200A马达保护器带单相接地保护
发布时间：2022-09-27
2022已更新WDH-31-203K-200A马达保护器带单相接地保护舜高智能系列电动机保护测控装置，是智能化、网络化、数字化、检测监控、保护于一体的高新技术产品。将*的网络通讯技术和分布式智能技术溶入MCC控制中心，从而为工业生产过程控制提供了科学有效的现场保护，测控单元。
WDH-31-203K-200A产品介绍
WDH-31-203K-200A对于电机及运行设备来说，电动机保护器的应用意味着：
科学有效的现场级保护、测控单元
高抗干扰能力和工作可靠性
集的电机智能化、数字化保护及网络通讯化于一体
将*的网络通讯技术和分布式智能技术溶于MCC 控制中心
本保护有RS485 远程通讯接口， D～20mA 模拟量输出，方便与PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控。
系列电动机智能监控器（以下简称监控器）是我公司按IEC标准开发的智能化、数字化、网络化的监控器。具有抗干扰能力强、精度高、工作稳定可靠等特点。该产品基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于 MCC 控制中心中，集的电机智能保护、运行状态监控、 电机运行时间积累记录及网络通讯于一体； 可以查看测量数据、故障信息管理、参数设定等并且能满足诸多启动方式。监控器可兼作数字表功能，能显示三相工作电流、电压和设定保护值等；在低压控制终端MCC柜1/4单元及以上各种抽屉柜中可直接安装使用。
WDH-31-203K-200A功能特点
软件设置传感器变比，用户可直接查看一次回路的电力参数，使得采样数据更直观。
采用交流同步采样和*的数字信号处理算法，实现了实时数据处理和高精密性，有着*的可靠性，具有响应速度快、测量准确、精度高，事件记录等优点。
装置具有自学过程，能自动检测电机起动过程与时间，生成起动曲线，优化保护参数等。
事件记录功能：当保护动作时，记录保护类型、采样电流等参数，形成事件追忆数据，在失电情况下可长久保存，便于事后分析。
采用模块化设计结构，产品体积小，结构紧凑，安装方便，在低压控制终端柜和1/4模数及以上各种抽屉柜中可直接安装使用，提高了控制线路的可靠性和自动化水平。
结构紧凑、华丽、精湛优外观和*的设计体现了高雅、精致、紧凑的产品。
完善的事故记录及自检功能，友好的人机界面,所有测量值和参数、保护信息等由面板液晶显示器实时显示。
WDH-31-203K-200A技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
【标题】行业背景
目前的电动机保护器（电机保护器）普遍是根据电流的大小来决定是否需要保护，这显然没有考虑到环境因素对电机的影响。电机是否需要保护其根本的判断依据应该是电机绕组温度是否过其绝缘等级温度，在相同电流的情况下，对于环境温度高的电机其烧毁的可能性显然要大于环境低的电机，这就说明单纯通过电流的大小来判断电机是否需要保护并不是十分科学的，不能达到对电机在各种环境下的完全保护。基于这些原因，对电机绕组的温升特性实行数学建模，仿真出电机绕组的温度，从而决定电机是否需要保护将是一个必要的研究课题，值得庆幸的是已有这样的产品研制*，例如：原南京爱通自动化研究所与宁波振华电器有限公司合作研制*的MSG/D系列交流电机数字温度仿真监控装置，该系列产品将定子绕组作为研究对象，通过采样电流信号、电机外壳温度信号以及在线测量电机热力学参数，然后通过一个数学模型仿真计算出电机定子绕组的温度，在实际应用中绕组温度仿真精度可达+3度，填补了间接测量电机绕组温度产品的空白，具有开创性意义。
