2022已更新HTHY-63三相电动机保护器
发布时间：2022-09-27
2022已更新HTHY-63三相电动机保护器舜高智能取代了热继电器、热保护器、漏电保护器、欠电压保护器，取消了时间继电器、中间继电器、辅助继电器、电流互感器、仪表、控制和选择开关、指示灯、可编程控制器、变送器等多种附加元件，大大简化了系统接线的难度；避免了因电机过载、堵转、断相、三相电流不平衡、过欠压、漏电等故障而导致的生产事故；是智能化MCC的理想选择。

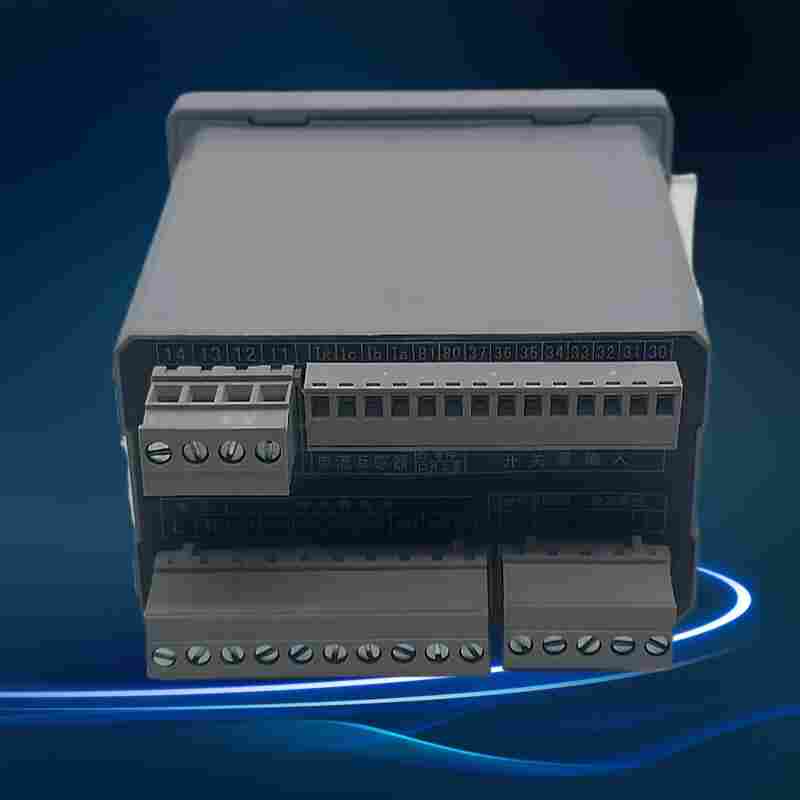

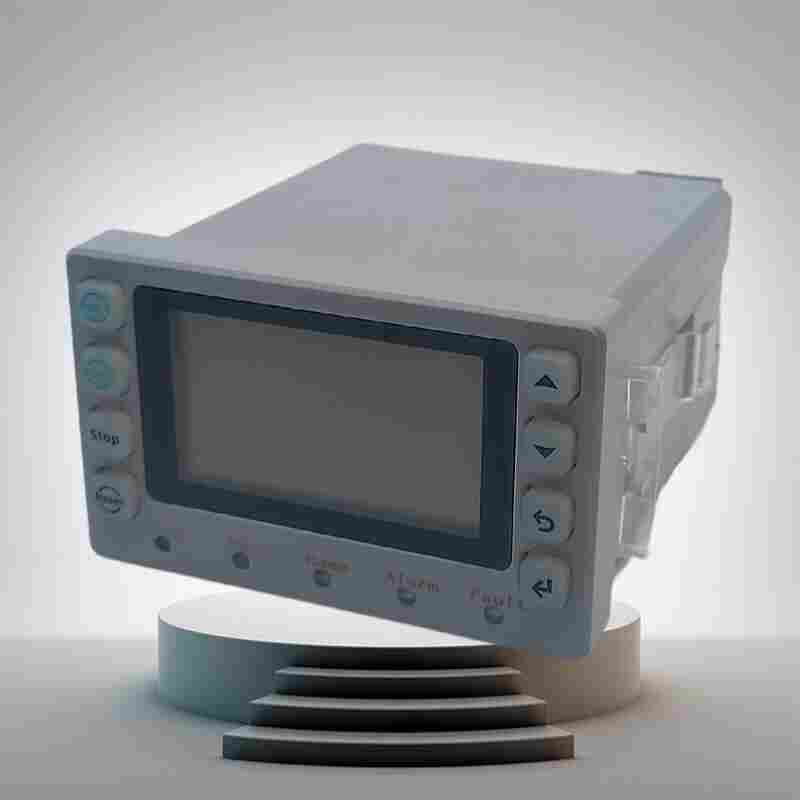

HTHY-63产品介绍
HTHY-63系列电动机智能保护器系统。是我公司在生产过程中积累现场各方经验与单片机高科技的结晶，核心部分采用国外弄的十六位AD单片微机。它具有抗干扰能力强、工作稳定可靠、精度高、产品参数的设定简单方便和数字化、智能化、网络化等特点，可满足更高层次用户的要求。它主要适用于发电、建材、石油、化工、冶金、轻工、纺织、煤炭等工业电动机及三机电力馈电系统的保护，具有三相不平衡、轻载、过载、缺相、过欠压、漏电、堵转、短路、的功能保护和支持多种的启停控制。本机具有RS-485远程通讯接口，支持MODBUS-RTU协议和模拟量4-20MA输出功能，方便了和LC、DCS及后台机组组成网络系统。可在后台机对现场设备进行操控、运行状态监视和故障查询等。
本保护有RS485 远程通讯接口， D～20mA 模拟量输出，方便与PLC、PC 等控制机组成网络系统。实现电动机运行的远程监控。
系列电动机智能监控器（以下简称监控器）是我公司按IEC标准开发的智能化、数字化、网络化的监控器。具有抗干扰能力强、精度高、工作稳定可靠等特点。该产品基于微处理器技术，将*的网络通讯技术和分布式智能技术溶于 MCC 控制中心中，集的电机智能保护、运行状态监控、 电机运行时间积累记录及网络通讯于一体； 可以查看测量数据、故障信息管理、参数设定等并且能满足诸多启动方式。监控器可兼作数字表功能，能显示三相工作电流、电压和设定保护值等；在低压控制终端MCC柜1/4单元及以上各种抽屉柜中可直接安装使用。
HTHY-63功能特点
电流规格
保护器的电流规格分为以下：1A、6.3A、25A、63A、100A、250A、630A。电流小于100A时，电机电缆线可直接穿过保护器自带的电流互感器，当电流大于100A时采用外置的电流互感器，电机电缆线穿过外置的电流互感器，互感器输出的二次线穿过保护器自带的电流互感器。
远方遥控输出，用户面板控制输出
输入与输出采用可编程逻辑控制，轻松实现控制联锁、互锁
采用汉字大液晶，显示各种测量数据，开关量输入状态、继电器输出状态、通讯状态，时钟，SOE 信息等，各种信息一目了然。
HTHY-63技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
【标题】行业背景
在工农业生产用电动机械设备中，经常存在电动机长期“大马拉小车”和变载运行中的长期空载，造成了电能的有功和无功的严重损耗。
我公司生产的UL-E2型以及多功能节能电动机保护器（电机保护器）根据电动机在轻（空）载时，降低其端电压，能提高其功率因数和工作效率的原理。通过自动跟踪检测电机运行电压和电流的相位，根据相位分析电机负载状态，自动调整电机运行电压，使电机磁通量有效配合电机负载转矩，有效降低电机无功损耗，有功损耗、励磁损耗，提高电机工作效率，达到节能降耗目的。利用Y—△转换将电机轻（空）载时端电压降低为原来的3/3倍，电机铁损也降为原理的1/3（因电机的铁损与端电压的平方成正比）同时电机的电流也随之下降，因铜损与电流的平方成正比，所以铜损也随之下降，达到了节能的目的。
举例说明：JO2—52—4三相异步电动机有关数字如下：
Pe=10KWVe=380Vne=1452转/分Mfz=0.1Me在运转中如果将定子绕组由“△”形改为“Y”联接后，COSψ由0.2996提高到0.634，效率μ由66.7%提高到79.7%。定子输入功率由1514W将到1255W。 如每天轻载20小时，每年按300个工作日，则每年节约电能：
A=（1.514-1.255）×20×300=1554度
该装置节电效果显著，空载时，可将空载起动电流下降70%以上，使输入功率降低70%左右，空载运行功率降低47.6%，空载节电50%以上可达68%，特别是对那些经常处于低负载以及负载变化频繁的电动机，平均节电率在（16～40）%，提高了功率因数，降低了电网线损及变压器的铜损，不失为一种较理想的电机节电起动综合装置。
因此，电动机保护器（电机保护器）不仅能保证工农业正常生产，提高生产效率和经济效益，而且在节能事业中也有着重要意义。
