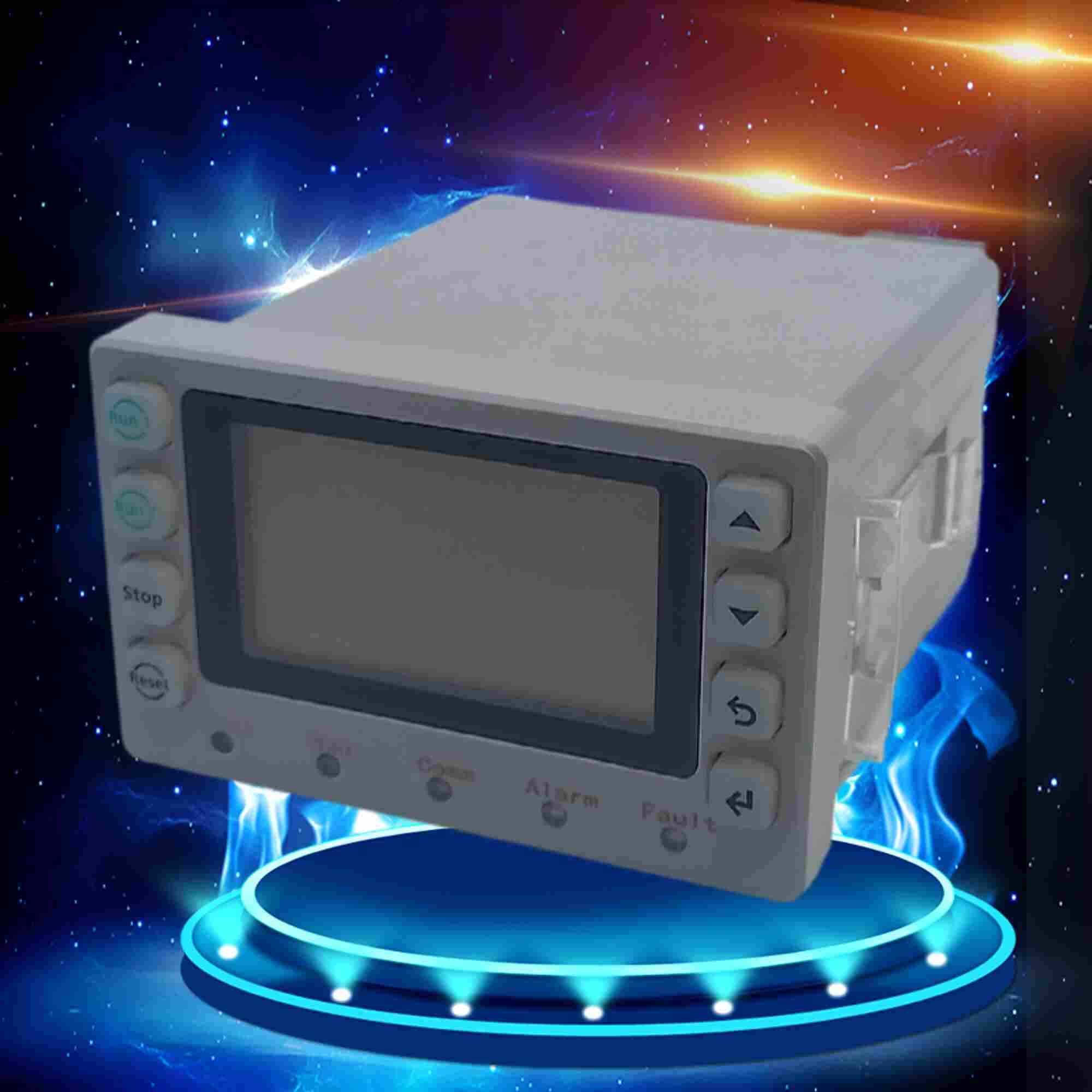

2022已更新M60-2P3A1一体式智能马达保护器
发布时间：2022-09-28
2022已更新M60-2P3A1一体式智能马达保护器舜高智能对于每一个电机回路，需要配置独立的 监控器来进行保护与控制。监控器标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。 微机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。除了*的电动机保护、监控功能外，还提供了设备维护和运行记录、跳闸记录和定额参数等重要信息，为现代化的设备管理带来很大的便利。
M60-2P3A1产品介绍
M60-2P3A1对于电机及运行设备来说，电动机保护器的应用意味着：
科学有效的现场级保护、测控单元
高抗干扰能力和工作可靠性
集的电机智能化、数字化保护及网络通讯化于一体
将*的网络通讯技术和分布式智能技术溶于MCC 控制中心
系列电动机保护测控装置，是智能化、网络化、数字化、检测监控、保护于一体的高新技术产品。将*的网络通讯技术和分布式智能技术溶入MCC控制中心，从而为工业生产过程控制提供了科学有效的现场保护，测控单元。
M60-2P3A1功能特点
系统采用宽温、低功耗工业级芯片，更适合于工业现场使用。
软件、硬件及电磁兼容性三个方面协同设计，产品具有很强的抗干扰能力和很高的可靠性，特别适合于工业现场使用。
M60-2P3A1技术指标
测试范围：A、B、C 三相电流：0—999A。漏电流：0—999mA。
测量精度：1.5 级（I≤Ie 额定电流）。
保护触点容量：常开AC250/6A，常闭AC250/6A。
启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
堵转保护：当三相电流均达到或过额定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
短路保护：任意一相电流均达到或过8Ie 电流时，动作时间≤0.2S。
断相保护：任意一相断相时，动作时间≤2S。
不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
漏电保护：当电机漏电电流≥漏电流额定值，动作时间≤0.2S（默认值为50mA）。
过流保护：当电机的电流≥1.2Ie 时，保护器按反时过流保护，动作时间见图一（默认值为1）。
过压保护：工作电压≥过压电压额定值，动作时间≤5S。
欠压保护：工作电压≤欠压电压额定值，动作时间≤10S。
4~ 20mA 电流输出精度：0.3%F.S（20mA 对应额定值）。
【标题】行业背景
断相保护断相保护是采用电压检测法或电流检测法取样和三相不平衡原理。由电子分立元件或集成电路构成。但在实际应用中电压的波动或网络负荷的不平衡，使电机的工作电压难以平衡。因此很容易误动，且只能在某种断相故障发生时动作，断相保护范围很小。综合保护、多功能保护综合保护是采取正序、负序、零序和过电流等方法检测线电流的变化原理，已由晶体管电路发展到集成电路、厚模电路或集成电路。除具有断相保护功能外，还具有过负荷、堵转、三相不平衡保护功能。但只能在某种断相和一定范围内过负荷故障时动作，它对通风不畅、环温过高、扫膛等故障无保护作用。有的综合保护还具有漏电保护以及故障指示和数码管（液晶）显示等功能。
