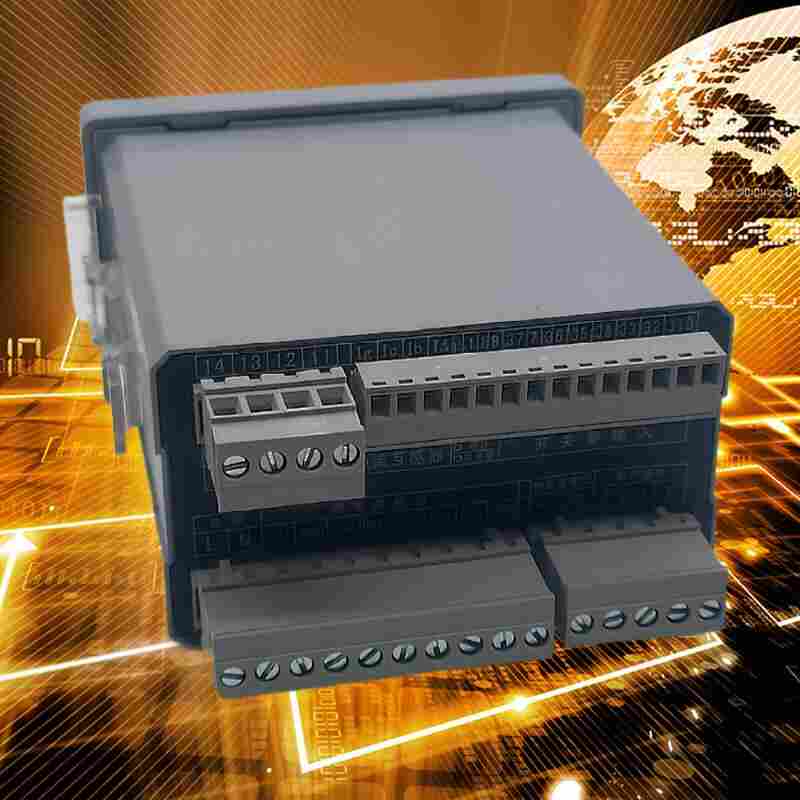

2022已更新M60-2P2DV1马达保护器
发布时间：2022-09-28
2022已更新M60-2P2DV1马达保护器舜高智能对于每一个电机回路，需要配置独立的 监控器来进行保护与控制。监控器标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。 微机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。除了*的电动机保护、监控功能外，还提供了设备维护和运行记录、跳闸记录和定额参数等重要信息，为现代化的设备管理带来很大的便利。
M60-2P2DV1产品介绍
M60-2P2DV1智能电动机保护器(以下简称保护器)，采用单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。保护器能对电动机运行过程中出现的起动时、过载、断相、不平衡、欠载、接地/漏电、阻塞、短路、外部故障等多种情况进行保护，并设有SOE 故障事件记录功能，方便现场维护人员查找故障原因。适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。
电动机智能保护装置是按IEC 标准开发的智能化、网络化、数字化低压电动机保护测控装置；其改变了传统的电动机保护与控制模式，取代了热继电器，电流互感器，中间继电器，变送器等常规电器元件，在实现保护、测量、控制一体化的同时，将*的网络通讯技术和分布式智能技术溶入MCC 控制中心中；从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。具有过负载、电流不平衡、接地/漏电、欠电流、堵转、欠压、过压、欠功率、起动加速时等多种数字式保护功能，满足直接起动，双向起动、星/三角起动等起动方式；丰富的记录功能，可记录多次故障发生时参数瞬时值，指导故障分析；保护功能配置灵活，方便用户兼顾安全生产和连续生产的平衡；保护控制模块与显示操作单元采用分体安装结构，安装/维护极为灵活；实现电动机回路的三相电流、接地电流等多种电参数的测量；可与RTU、PLC 及多种微机工控组态软件（iFIX、WinCC、Intouch、组态王、MCGS）实现网络通讯，构成分布式综合电力监控系统。
M60-2P2DV1功能特点
保护功能：
过载保护、断相保护、三相不平衡保护、堵转保护、漏电保护、接地故障保护、轻载保护、空载保护、短路保护。
控制功能：
直接起动、正反起动、星三角起动、直接旁路起动、自耦变压器降压起动、多方起动控制。
显示监测：
运行状态、三相电流、线电压、漏电电流、故障信息、电动机工作累计时间、故障等信息。
设定功能：
额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、通讯地址。
远传功能：
具有D-20mA模拟量输出，不需外接电源。
通讯功能：
通过 RS485 串行通讯与计算机可构成 256台保护器常规保护控制网络。远程数据设定及显示，远程电动机启动，停止控制等。
M60-2P2DV1技术指标
1、反时限保护：本保护装置具有过流反时限延时保护功能，如图一。
2、过流保护：根据电机额定电流大小在保护器规格范围内任意设定额定电流值，运行电流值大于设定值时，按运动作特性的曲线动作。
3、断相保护：电动机电源有一机缺相时（三相电流不平衡值设为60％可根据用户要求设定），保护装置在3秒内动作。
4、堵转保护：当电动机运行电流大于设定电流值5倍时，保护装置在2秒内动作。
5、 短路保护：任意一相电流达到8Ie电流时，保护装置在0.2秒内动作。
6、 启动延时时间：1-99秒内可调。
7、 输出继电器触头容量：250VC7A。
8、 电流显示误差：≤1.5％。
9、 具有启动延时功能：避开启动时大电流和过电流动作时分开。
10、轻载保护：当电流值小于设定的轻载保护设定值时，保护装置在30秒内动作。
11、漏电（接地）保护：漏电电流大于漏电设定值时保护装置在0.3秒内动作。
12、 4-20mA电流输出精度：0.3%F-S（20mA对应的是额定电流值的2倍）。
13、具有R485串行过程通讯接口与计算机可构成256台保护器常规保护控制网络，能远程设定数据、控制启动停止、显示报警等。
14、星三角转换时：星三角转换时间小于启动延时时间3秒。
15、追忆功能：可存储近期电机所发生的三次故障记录。并可按移位键取出*近一次电机发生的故障代号，再按一次显示前一次故障代号。
【标题】行业背景
温度继电器和温度开关温度继电器是采用双金属片制成的盘式继电器，具有结构简单、动作可靠、保护范围广等优点。但它动作缓慢、返回时间长、以上的三角形接法电机不宜使用。目前在电风扇、电冰箱、空调压缩机等方面大量使用的是双金属片制成的动断触点式温度开关。温度继电器与热继电器不同。温度继电器是装在电机内部靠温度变化使其动作的，而热继电器是装在动力线上靠电流热效应动作的。电子式电机保护控制装置随着现代电子技术的迅速发展，电子式保护控制装置应运而生。目前已由晶体管发展到集成电路、单片机和数字信号处理器。这类电子式保护控制装置从功能上一般分为断相保护、综合保护多功能保护、温度保护、智能保护、微机监测保护控制和集中监测保护控制等。
