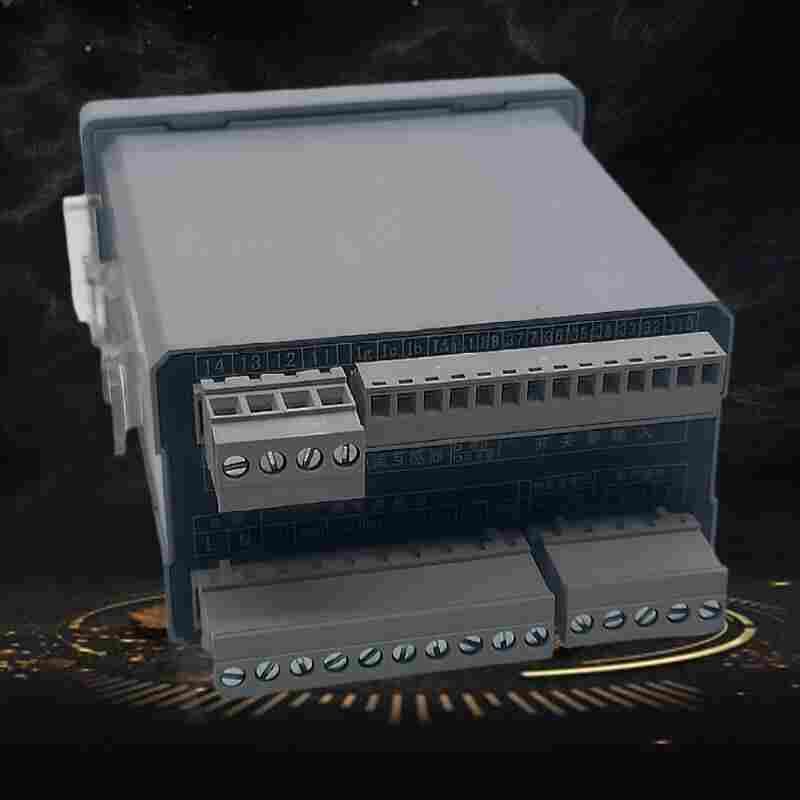

2022已更新ST501F-S-2A电动机保护器直接启动
发布时间：2022-09-28
2022已更新ST501F-S-2A电动机保护器直接启动舜高智能智能电动机保护控制器主要用于操作交流50Hz或60Hz，额定绝缘电压至690V，额定电流至820A的交流电动机控制回路中的接触器，在电机发生过热、过负荷、堵转、欠流、缺相不平衡、接地、漏电、欠压、过压等故障时对电动机予以保护，同时实现测量、显示、控制、保护、变送和通讯等功能，帮助客户对电动机运行情况进行的分析和管理，以提高供电的可靠性和使用效率。
ST501F-S-2A产品介绍
ST501F-S-2A对于每一个电机回路，需要配置独立的 监控器来进行保护与控制。监控器标准的配置，完善的功能，大大简化了传统意义上的电机回路的维护，降低了设备维护成本，从而为工业生产过程控制提供了科学有效的现场级保护、测控单元。 微机保护监控装置适用于AC660V及以下低压系统，作为低压电动机馈线终端的保护、监测和控制的新一代智能化综合装置。除了*的电动机保护、监控功能外，还提供了设备维护和运行记录、跳闸记录和定额参数等重要信息，为现代化的设备管理带来很大的便利。
智能电动机保护控制器主要用于操作交流50Hz或60Hz，额定绝缘电压至690V，额定电流至820A的交流电动机控制回路中的接触器，在电机发生过热、过负荷、堵转、欠流、缺相不平衡、接地、漏电、欠压、过压等故障时对电动机予以保护，同时实现测量、显示、控制、保护、变送和通讯等功能，帮助客户对电动机运行情况进行的分析和管理，以提高供电的可靠性和使用效率。
ST501F-S-2A功能特点
装置具有过载、过热、外部故障、堵转、断相、缺相不平衡、欠压、过压、欠功率、接地或漏电等保护功能，所有保护功能可同时设置报警值和动作值，也可分别设置启用和禁用
可编程开关量输入、继电器输出，满足现场不同保护控制要求
可选择测量量中的任意两路进行4~20mA模拟量输出
采用高性能高亮度点阵液晶显示屏，人机界面有好，且支持中英文显示
测量功能
具有三相电压、平均电压、三相电流、接地电流、三相电流不平衡率、热容量、热电阻、频率、功率、功率因数、电度等参数的测量
保护功能
具有欠载保护、过载保护、缺相保护、堵转保护、接地保护、外部故障保护、欠压保护、过压保护、欠功率保护、相序保护、起动加速时保护、过热保护、TE时间保护等保护功能
12DI 7DO的开关量输入与输出
具有8路DI输入4路DI输出功能，可扩展至12路DI输入、7路DO输出，开关量可实现现场编程
通讯功能
具有Modbus、Profidbus-DP、CAN、以太网等通讯，支持双路冗余通讯
起动方式
具有直接起动、正反转起动、星三角起动、电阻降压起动、自耦变压器起动、软起动等起动方式
其他功能
具有4~20mA模拟量输出功能、抗晃电功能、自起动功能、重起动功能、报警查询、故障记录与查询、操作/跳闸次数、运行/停车时间、DI/DO状态查询等功能
ST501F-S-2A技术指标
产品符合以下标准的相关要求
GB/T 14048.1 -2000 低压开关设备和控制设备则
GB/T EC60947-4-1：2000 低压开关设备和控制设备低压机电式接触器和电动机起动器
GB/T 10736-2007低压电动机保护器
GB/T 14048.5-2001低压开关设备和控制设备第5-1部分控制电路电器和开关元件-机电式控制电路电器
GB/T (IEC 60255-22-1：2007)振荡波抗扰度检验
GB/T (IEC 60255-22-2：1996)静电放电抗扰度检验
GB/T EC 60255-22-3：2000)射频电磁场辐射抗扰度检验
GB/T (IEC 60255-22-4：2002)电快速瞬变脉冲群抗扰度检验
GB/T (IEC 60255-22-5：2002)浪涌抗扰度检验
GB/T (IEC 60255-22-6：2001)射频场感应的传导骚扰抗扰度检验
GB/T (IEC 60255-25：2000)传导发射限值检验
GB/T (IEC 60255-25：2000)辐射发射限值检验
【标题】行业背景
热继电器热继电器是引进苏联技术开发的双金属片机械式电机过载保护器，它在导致保护电机过载方面具有反时限性能和结构简单的特点。但是其工作原理的特点，必然导致功能少，电机易发生通风不畅、扫膛、堵转、长期轻过载、频繁启动等故障而失去保护作用。这主要是因为热继电器的动作曲线和电机实际保护曲线不一致，失去了保护作用。且具有重复性能差、大电流过载或短路故障后不能再次
使用、调整误差大、易受环境温度的影响误动或拒动、功耗大、耗材多、性能指标落后等缺陷。因此*八部委《关于公布机械工业第十六批淘汰落后机电产品项目的通知》淘汰了落后机电产品系列热继电器，同时*把电子型电机保护控制装置列为热继电器的替代产品。这是我国在电机保护控制方面的重大改革和进步。
