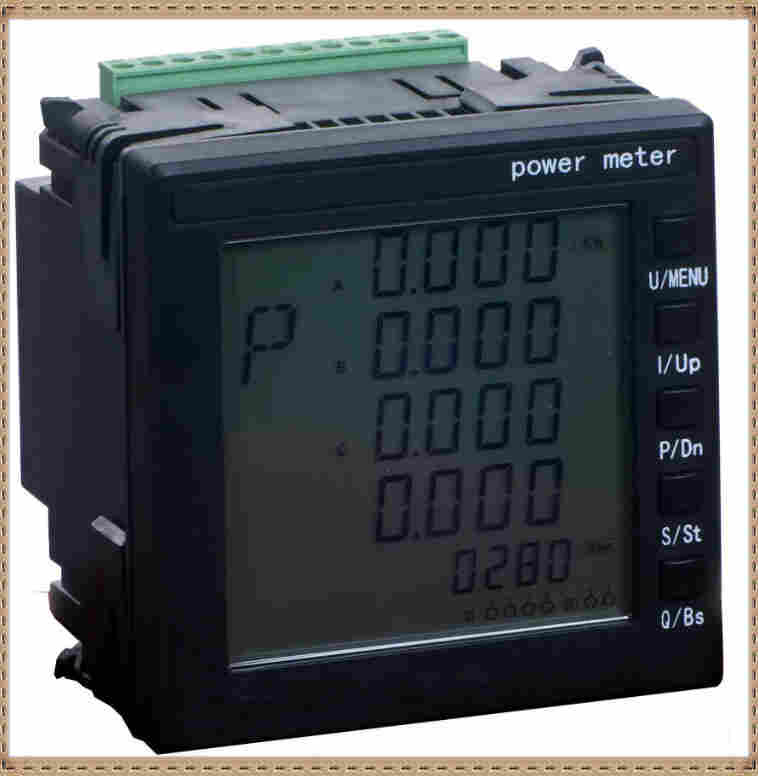

一、PD510-M14多功能电能仪表简述
PD510-M14系列采用现代微处理器技术和数字信号处理技术设计而成，每个仪表可测量多种参数，作为远端监控系统（SCADA）的前端；可联网使用，亦可单独使用。PD510-M14系列采用RS485的通讯接口和MODBUS-RTU通讯协议，以满足您的自动化通信系统。使用低成本的双绞线配线即可构造一可靠的通讯网络。大尺寸彩屏显示器为您提供清晰的数据显示。
/多功能电表工作时，电压经电阻的分压、电流经电流互感器在取样电阻上取样后，送入电能芯片进行处理，并转化为数字信号送到CPU进行计算。由于采用了的电能处理芯片，使得电压电流采样分辨率大为提高，且有足够的时间来更加的测量电能，从而使电能表的计量准确度有了显著改善。CPU用于分时计费和处理各种输入输出数据，通过串行接口将电能芯片的数据读出，并根据预先设定的时段完成分时有功电能计量和需量计量功能，根据需要显示各项数据、通过红外或RS485接口进行通讯传输，并完成运行参数的监测，记录存储各种数据。
二、PD510-M14市场优势
多功能电能仪表的功能，非常强大，其具有电压，电流，功率，有功电量，无功电量，尖，峰，平谷等电量计量功能。试想一下，如果这些电量指标全部可以绘制成曲线，在电脑上或手机上显示数据或图表，对能耗监测系统而言，将起到十分巨大的作用和效果。
多功能电表，不但可以显示数百项电量技术指标，还可以监测电压、电流不平衡等用电数据，也就是说如果一台三相电动机运行是断相了。多功能电表也能够监测出来并及时报警，或者直接执行跳闸操作。另外多功能电表还可以防偷电呢。
人工抄表时获取电量数据是有限的，工厂企业的老板或用电管理人员看到手工统计的电能数据报表也是无奈的，那些数据基本就得不出一个用电管理的优化方案的，自动抄表系统能够解决这个问题，它的价值不只是取代人工抄表，而是能够获取到客户需要的有用电能数据。
|
参数 |
指标 |
|
精度等级 |
|
|
电压、电流 |
0.2级 |
|
功率、有功电能 |
0.5级 |
|
无功电能 |
2级 |
|
适用系统 |
|
|
低压系统 |
400V以下（三相Y型） |
|
高压系统 |
400V以上（三相Y型和三相△形） |
|
显示数据 |
|
|
电流 |
额定电流输入1A或5A，持续1.2倍，瞬间电流10倍/1秒 |
|
电压 |
额定电压输入100V或220V，持续1.2倍，电压2倍/1秒 |
|
脉冲输出 |
|
|
Kwh有功电能脉冲输出 |
1个固态继电器，每度电500个脉冲数，单个脉冲宽度80ms |
|
Kvarh无功电能脉冲输出 |
1个固态继电器，每度电500个脉冲数，单个脉冲宽度80ms |
|
扩展功能 |
|
|
开关量 |
交流220V ± 25% |
|
模拟量输出 |
4～20mA直流信号，400欧姆负载
|
|
继电器输出 |
交流220V/5A，直流30V/5A |
|
工作电源 |
|
|
宽压型 |
交流85V ～ 265V；直流80V ～ 300V |
|
功耗 |
≈3W |
|
绝缘参数 |
|
|
绝缘强度 |
2KV（测试电压为交流有效值） |
|
绝缘电阻 |
≥ 50MΩ |
四、工程施工注意事项
.1 辅助电源输入
在辅助电源输入端必须安装1A丝。
.2 电压输入
输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT；
在电压输入端须安装1A丝；
要确保输入电压与输入电流相对应，即相号和相序一致（否则会出现数值和符号错误）。
.3 电流输入
标准额定输入电流为5A，大于5A的情况应使用外部CT；
要确保输入电流与电压相对应，相序一致，方向一致；
如果使用的CT上连有其它仪表，接线应采用串接方式；
去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路！
.4 安装CT
建议使用接线排，不要直接接CT，以便于拆装。
.5 通讯接线
多功能配电仪表提供串列异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据讯息均可在通讯线路上传送。在一条线路上可以同时连接多达32个多功能配电仪表，每个多功能配电仪表均可设定其通讯地址（Address No.），不同仪表的通讯接线端子号码不同。
通讯连接应使用带有铜网的双绞线，线径不小于0.5mm2。布线时应使通讯线远离强电电缆或其他强电场环境。
五、功能特点
|可扩展2 路继电器输出
三相电压电流奇偶次谐波畸变率分析；
|三行高清LCD显示，显示形象美观
|可进行需量统计，U、I、P、Q、S 的记录功能；
