@南京斯沃电气2022已更新dz81-ms312e3单相多功能智能电表行业背景
|在二十世纪六十年代末，日本衫山桌先明了时分割乘法器并且提出了其功率测量原理，实现了全电子化电能计量装置，并由日本横河株式会社生产了2885型数字功率变换器，受到全世界的关注。在这个原理基础上我国研制出单相和三相电子式数字功率电能标准表。随着电子技术的进一步发展，模拟-数字转换技术和大规模集成电路的逐步完善，促使各种性能和各种功能的电子式电能表逐步成为电能计量的主力军，尤其是多功能电能表的智能化功能日趋完善。近年，在国外电子式电能表发展非常快，芬兰、瑞典、挪威等北欧各国以及法国、英国、德国、西班牙、比利时和意大利等西欧许多*，其用户计费电能表已实现电子化。居民用户的计费电能表也正在逐步电子化过程中，如法国2001年起已停止购买安装感应式电能表；意大利在2005年已经将全部感应式电能表更新为自动抄表的电子式电能表；英国目前已有80%居民计费用表为电子式电能表。现在上海电网65%以上的居民使用了电子式电能表。
业务189支2199持8062
|多功能电能表的推广及远程抄表技术的应用，随着电子技术特别是微电子技术及通讯技术的发展,电能计量仪表及其抄表技术发生了重大的变革。随着我国近年来推行的分时电价及居民用电一户一表的用电管理制度的改革,也促进了多功能电能表及自动抄表技术的发展。因此,远程自动抄表技术是电力系统数据采集自动化的发展方向。

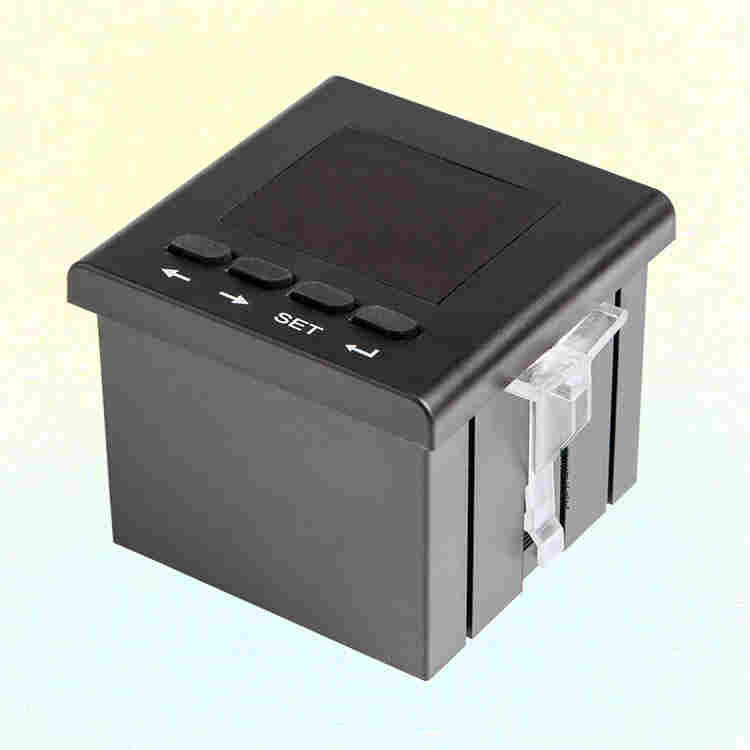

一、dz81-ms312e3单相多功能智能电表简述
dz81-ms312e3系列采用现代微处理器技术和数字信号处理技术设计而成，每个仪表可测量多种参数，作为远端监控系统（SCADA）的前端；可联网使用，亦可单独使用。dz81-ms312e3系列采用RS485的通讯接口和MODBUS-RTU通讯协议，以满足您的自动化通信系统。使用低成本的双绞线配线即可构造一可靠的通讯网络。大尺寸彩屏显示器为您提供清晰的数据显示。
/数显多功能表采用现代数字信号处理芯片和高精度的电能计量芯片，能够准确稳定地测量三相电网中的所有常用电力参数：三相电压、三相电流、有功功率、无功功率、视在功率、电网频率、功率因数、电能、电压不平衡度、电流不平衡度、平均电压、相间电压夹角、电压谐波、电流谐波、电压值/值、电流值/值、有功/无功需量、通过外部漏电（或零序）电流互感器实现漏电（或零序）电流的测量。输入/输出接口*多可配备：两路电能脉冲输出、两路数字通迅接口、四路开关量输入、四路开关量输出、四路模拟量输出。多功能电力仪表具有高的，可以直接取代常规测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种*的智能化、数字化的电网前端采集单元，已广泛应用于各种控制系统、SCADA系统和能源管理系统中、变电自动化、配电网自动化、小区电力监控、工业自动化、智能楼宇、智能型配电房、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成与业界同PLC、变频器、工业控制计算机通讯软件的组网通信。
二、dz81-ms312e3市场优势
单相多功能智能电表的功能，非常强大，其具有电压，电流，功率，有功电量，无功电量，尖，峰，平谷等电量计量功能。试想一下，如果这些电量指标全部可以绘制成曲线，在电脑上或手机上显示数据或图表，对能耗监测系统而言，将起到十分巨大的作用和效果。
多功能电表，不但可以显示数百项电量技术指标，还可以监测电压、电流不平衡等用电数据，也就是说如果一台三相电动机运行是断相了。多功能电表也能够监测出来并及时报警，或者直接执行跳闸操作。另外多功能电表还可以防偷电呢。
人工抄表时获取电量数据是有限的，工厂企业的老板或用电管理人员看到手工统计的电能数据报表也是无奈的，那些数据基本就得不出一个用电管理的优化方案的，自动抄表系统能够解决这个问题，它的价值不只是取代人工抄表，而是能够获取到客户需要的有用电能数据。
|
参数 |
指标 |
|
精度等级 |
|
|
电压、电流 |
0.2级 |
|
功率、有功电能 |
0.5级 |
|
无功电能 |
2级 |
|
适用系统 |
|
|
低压系统 |
400V以下（三相Y型） |
|
高压系统 |
400V以上（三相Y型和三相△形） |
|
显示数据 |
|
|
电流 |
额定电流输入1A或5A，持续1.2倍，瞬间电流10倍/1秒 |
|
电压 |
额定电压输入100V或220V，持续1.2倍，电压2倍/1秒 |
|
脉冲输出 |
|
|
Kwh有功电能脉冲输出 |
1个固态继电器，每度电500个脉冲数，单个脉冲宽度80ms |
|
Kvarh无功电能脉冲输出 |
1个固态继电器，每度电500个脉冲数，单个脉冲宽度80ms |
|
扩展功能 |
|
|
开关量 |
交流220V ± 25% |
|
模拟量输出 |
4～20mA直流信号，400欧姆负载
|
|
继电器输出 |
交流220V/5A，直流30V/5A |
|
工作电源 |
|
|
宽压型 |
交流85V ～ 265V；直流80V ～ 300V |
|
功耗 |
≈3W |
|
绝缘参数 |
|
|
绝缘强度 |
2KV（测试电压为交流有效值） |
|
绝缘电阻 |
≥ 50MΩ |
四、工程施工注意事项
.1 辅助电源输入
在辅助电源输入端必须安装1A丝。
.2 电压输入
输入电压应不高于产品的额定输入电压（100V或400V），否则应考虑使用PT；
在电压输入端须安装1A丝；
要确保输入电压与输入电流相对应，即相号和相序一致（否则会出现数值和符号错误）。
.3 电流输入
标准额定输入电流为5A，大于5A的情况应使用外部CT；
要确保输入电流与电压相对应，相序一致，方向一致；
如果使用的CT上连有其它仪表，接线应采用串接方式；
去除产品的电流输入连线之前，一定要先断开CT一次回路或者短接二次回路！
.4 安装CT
建议使用接线排，不要直接接CT，以便于拆装。
.5 通讯接线
多功能配电仪表提供串列异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据讯息均可在通讯线路上传送。在一条线路上可以同时连接多达32个多功能配电仪表，每个多功能配电仪表均可设定其通讯地址（Address No.），不同仪表的通讯接线端子号码不同。
通讯连接应使用带有铜网的双绞线，线径不小于0.5mm2。布线时应使通讯线远离强电电缆或其他强电场环境。
五、功能特点
越限报警记录；
|采用三排高亮红色LED或高亮白底黑字LCD自动循环显示；
三相有功、无功、视在功率
|可在面板设置PT、CT变比, 能够适应所有高、中、低压的交流测量
