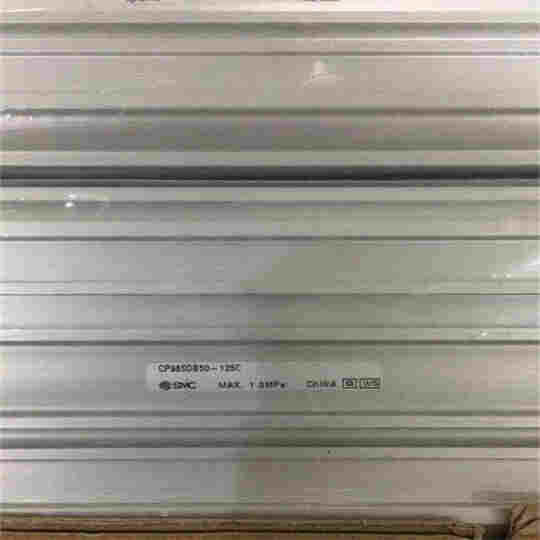

SMC双作用式气缸CP96SDB50-175C
SMC全新气缸的数据表
CP96 系列 符合ISO(15552)标准 气缸/标准型 单杆双作用
追加系列 CP96-W、CP96K、CP96KW系列 [New]
追加定制规格 [New]
轻量:*多减小15%
用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间
垫缓冲使活塞停止时的金属噪音减小
SMC气缸的注意事项
SMC标准气缸的端盖运用的是*的压力铸造处理技术。缸筒运用的是质量较高的铝合金材质精拉管路，内部表层通过硬质阳级氧化加工制造
而成。SMC气缸的活塞杆表层运用的是预先滚压硬化加工技术，通过电镀硬铬、精细磨削，賂了优良的防止生锈、耐磨等特点。
SMC标准气缸上面的密闭件构造新颖，质量优异,能够在没有提供润滑油液的状况下依然没有异常的运作，气缸初始启动的时候压力较小，延
长了它的使用期限。气缸前后两个端盖都携带了备用通气螺口，方便使用者安设方位的选取。气缸缸径分为32~320mm不等,气缸行程可达到
2000mm。气缸前后端盖均有缓冲调节功能，使气缸活塞运行两端平稳，无撞击感。多种气缸安装附件可供选择，灵活多变。
工作中负载有变化，应选用输出力充裕的气缸，在高温条件下,应选用相应的耐高温气缸。气缸配管前，必须清除管内杂物，防止杂物进入气
缸内。气缸使用介质应经过40μm以 上滤芯过滤后方可使用。在低温环境下，应采取抗冻措施，防止系统中的水分冻洁。
技术参数
字段描述 字段取值 取值描述
内置磁环 D 无磁性开关(内置磁环)
安装方式 B 基本型
缸径 50 缸径 50mm
气缸行程 175 175
带防护套 - 无防护套
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
带防护套2 - 无防护套
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
低使用压力 0.05 MPa
高使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～60℃
给油 不给油式
使用活塞速度 50～1000 mm/s
杆侧缸盖材质 压铸铝
无杆侧缸盖材质 压铸铝
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
缓冲垫材质 铝合金
杆端螺母材质 碳钢
活塞杆直径 20 mm
0.2MPa理论推力IN 330 N
字段描述 取值描述
形式 气压式
动作方式 单杆双作用
缓冲形式 垫缓冲 / 气缓冲
配管口径 1/4
通口螺纹的种类 G
杆端形状 杆端外螺纹
杆端螺纹的种类 M
杆端螺纹尺寸 M16X1.5
