日本SMC主管路过滤器AFF75B-20D效果图

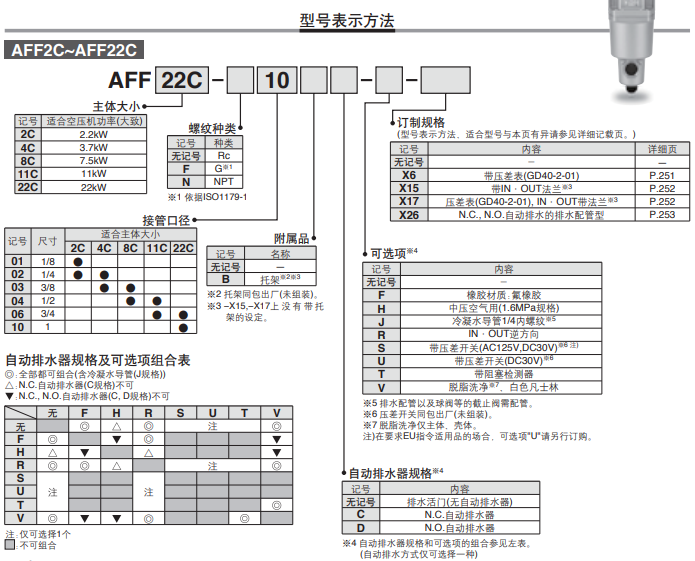

应用参数:
从气源来的压缩空气中含有过量的水汽和油滴，同时还有固体杂质，如铁锈、沙粒、管道密封剂等，这些会损坏活塞密封环，堵塞元器件上的小排气孔，缩短元器件的使用寿命或使之失效.空气过滤器的作用就是将压缩空气中的液态水、液态油滴分离出来，并滤去空气中的灰尘和固体杂质，但不能除去气态的水和油.
空气穿过时受到油浴，部分尘粒被捕捉．而气流在内筒内旋转上升，穿过旋流板后加剧旋转，将气流中夹带的油滴一部分甩入回油槽中由回油管流入筒底，一部分沿内筒壁回流，将筒壁上油膜所捕集到的粉尘洗落到筒底，产生新油膜。则气流再次通过滤网，滤去较小尘粒和油滴，达到滤清空气的目的．吸气口噪声主要是一般流体机械运转时产生的机械噪声通过管道与气体传至吸气口的噪声和气流 噪声，影响周围环境．ZKSG型油式空气消声过滤器由于采用切向进气，气流受到油膜，油浴及滤网的阻尼与分格，又经过多次膨胀，并且在顶部还有消声帽这些均起到极好的消声作用，从而大大降低吸气口噪声。
压缩空气从IN口进入，经过AFF主管路过滤器滤芯过滤后分离掉其中的油、水和固态污染物（分离出来的这些杂志流入过滤器的下部，由自动排水器排出），出口便得到较为干净的气体。
SMC AFF的过滤面积比AF过滤器的大10倍 配管2in以下的过滤器滤芯还带有金属骨架，股过滤器使用寿命长，
法兰连接的过滤器的上盖可直接固定滤芯，股滤芯更换容易。
能去除压缩空气中的油.水.异物等不纯物.提高下游干燥器的功能.延长精密过滤器的滤芯寿命和防止元件的故障。
过滤器为圆筒形，筒体分隔成三部分：即外筒，内筒，出气管。内部上部为旋流板（或称导流叶片）和过滤网，下部与外筒相通，筒底盛以一般流体机械机油（废油）。气流从切线方向吸入外筒，高速旋转，气流中的尘粒受离心力作用被分离出来。接着气流掠过油面，油面产生波动，部分油雾被气流夹带旋转，黏附在内筒筒壁上形成油膜，气流中的尘粒，为油膜所捕捉。油膜沿着壁面回流，成为下垂油幕。
日本SMC主管路过滤器AFF75B-20D效果图
