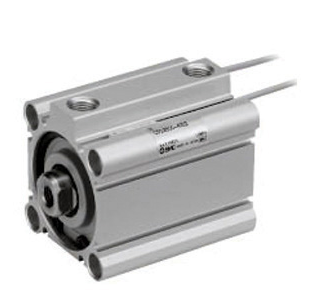

SMC薄型气缸CQ2B100TF-50DZ
CQ2 Z 系列 薄型气缸：标准型/单杆双作用
节省空间气缸，薄形、装置紧凑型设计
可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)
磁性开关不突出表面
新追加双耳环型、小型脚座型
质量：减少5%到13%(和以前的CQ2系列相比)
安装螺丝同捆，设定了杆端安装件的型号(省去了分别订购气缸和支件的时间)
带磁性开关 (CDQ2系列: CDQ2, CDQ2W, CDQ2K, CDQ2KW,CDQP2, CDQ2□S, CDBQ2)
内置磁环 - 无内置磁环
安装方式 B 通孔式(标准)
形式 - 气压式
缸径 100 缸径 100mm
通口螺纹的种类 TF G
气缸行程 50 气缸行程 50mm
杆端螺纹的种类 M
杆端螺纹尺寸 M20X2.5
*低使用压力 0.05 MPa
*使用压力 1.0 MPa
保证耐压力 1.5 MPa
环境温度 -10℃～70℃
给油 不给油式
使用活塞速度 50～500 mm/s
杆侧缸盖材质 铝合金
缸筒材质 铝合金
活塞杆材质 碳钢
活塞材质 铝合金
杆端螺母材质 碳钢
活塞杆直径 30 mm
双行程标记 - 无双行程标记
气缸行程2 - 无气缸行程2
缸体可选项 - 标准(杆端内螺纹)
磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面
安装螺钉同包 - 无安装螺钉
杆端安装件 - 无
磁性开关型号 - 无磁性开关
磁性开关个数 - 2个 或 无
订制规格 - 标准
其他特性
配管口径 3/8
动作方式 单杆双作用
0.3MPa理论推力IN 2140 N
0.5MPa理论推力IN 3570 N
0.7MPa理论推力IN 5000 N
0.3MPa理论推力OUT 2360 N
0.5MPa理论推力OUT 3930 N
0.7MPa理论推力OUT 5500 N
